Указатели правильности чередования фаз

m.PAD-DS — устройство контроля фазы и фидера для действующих установок

Код товара: 62900
  • Устройство контроля фазы и фидера для действующих установок m.PAD-DS Устройство контроля фазы и фидера для действующих установок m.PAD-DS

    • Гарантия

      1 год

    • Производитель

      MADE

    Назначение устройства контроля фазы и фидера для действующих установок m.PAD-DS:

    m.PAD-DS – это индикатор фазы и фидера, указывающий, к какой фазе и к какому фидеру подключен потребитель в низковольтной сети, находящейся под напряжением, на выходе с трансформаторной подстанции. Это надежная, достоверная и удобная для пользователя система. Индикатор m.PAD-DS представляет собой усовершенствованный индикатор m.PAD: благодаря новому программному обеспечению, теперь он поддерживает различные топологии сети, такие как ЗВЕЗДА, ТРЕУГОЛЬНИК, частоты 50 Гц и 60 Гц.

    Индикатор m.PAD-DS состоит из передатчика (центрального устройства) и приемника (линейного устройства). Центральное устройство подключают на трансформаторной подстанции:

    • На стороне низкого напряжения к трем фазам и нейтрали;
    • К каждому фидеру, используя катушки датчиков тока.

    Затем линейное устройство можно подключить между фазой и нейтралью (звезда) или между фазами (треугольник) в любой точке сети, чтобы определить фазу и фидер потребителя.

  • Технические характеристики устройства контроля фазы и фидера для действующих установок m.PAD-DS:

    Параметр Значение

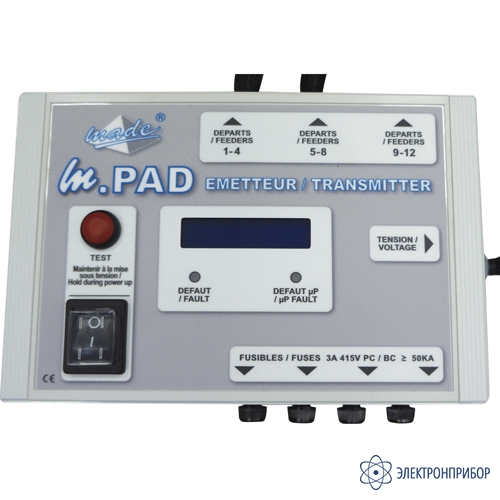

    Передатчик
    Соединение ЗВЕЗДА или ТРЕУГОЛЬНИК
    АКБ 230/400 В переменного тока (междуфазное),
    115/230 В переменного тока (фазное)
    Частота рабочего напряжения 60 Гц
    Размеры 240 x 160 x 120 мм
    Степень защиты IP 54
    Рабочие температуры -15°C / + 55°C
    Приёмник
    АКБ 100-250 В переменного тока + батарея 9 В для отображения результатов
    Частота рабочего напряжения 60 Гц
    Размеры 195 x 100 x 60 мм
    Степень защиты IP 64
    Рабочие температуры -15°C / + 55°C
    Общие характеристики
    Вес 9,85 кг

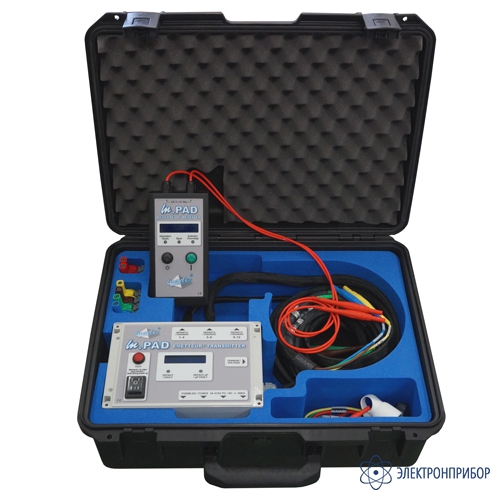

  • Комплект поставки m.PAD-DS

    № Наименование Количество
    1 Устройство контроля фазы и фидера для действующих установок m.PAD-DS 1
    2 Комплект шнуров напряжения Cat IV, включая предохранители HPC 50 кА-1,6 А/1000 В 1
