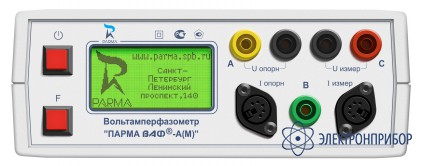

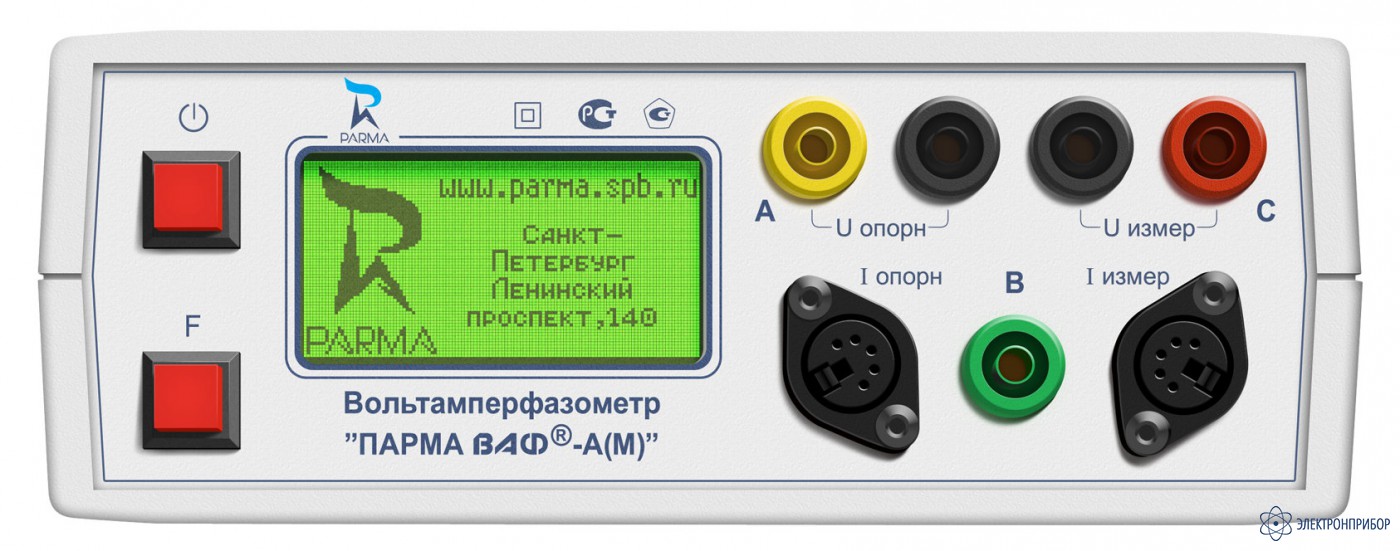

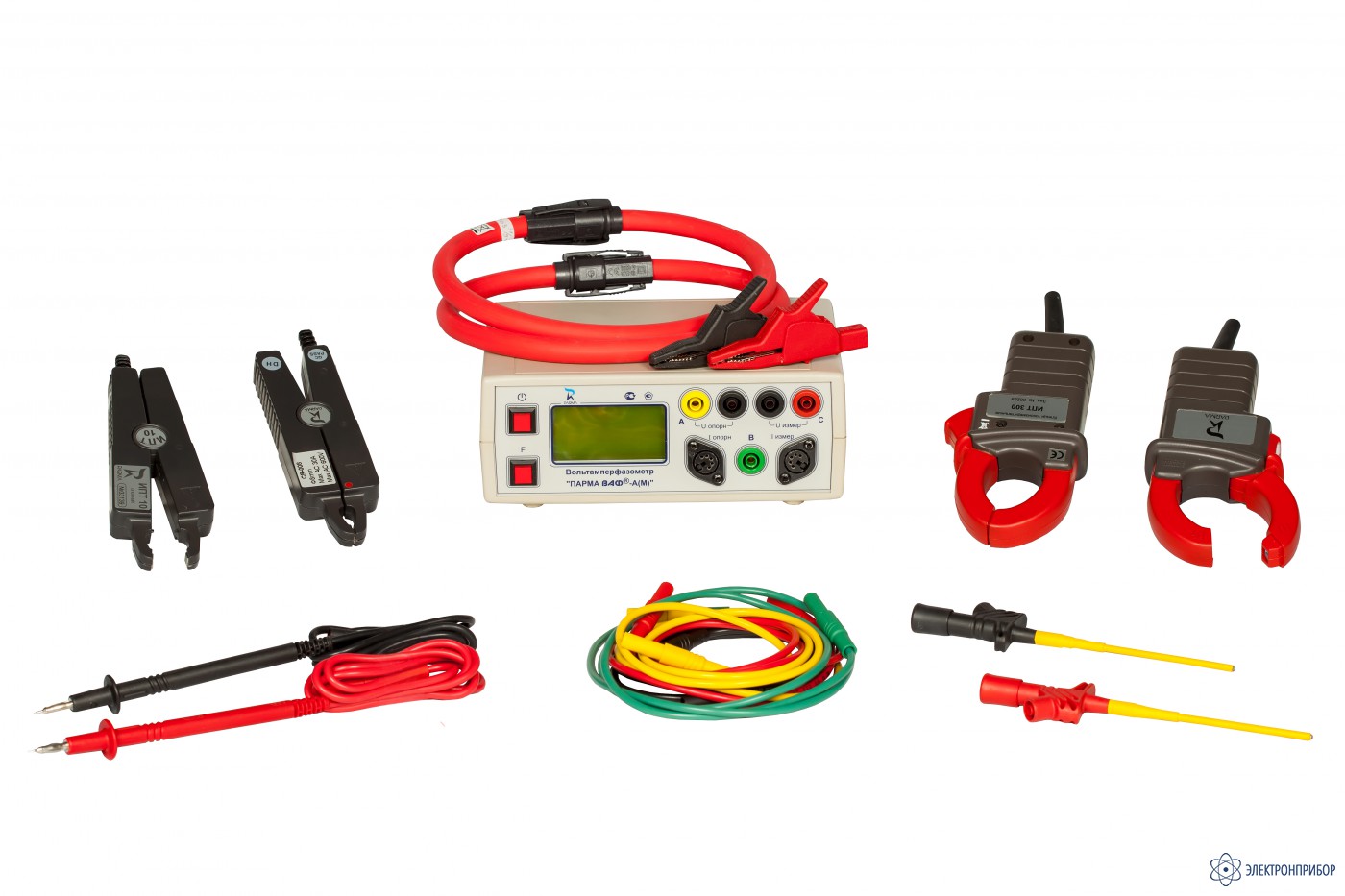

Парма ВАФ-А(М) — вольтамперфазометр
Код товара: 23632-
-
Гарантия
1.5 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
39937-08 до 20.02.2024
-
Производитель

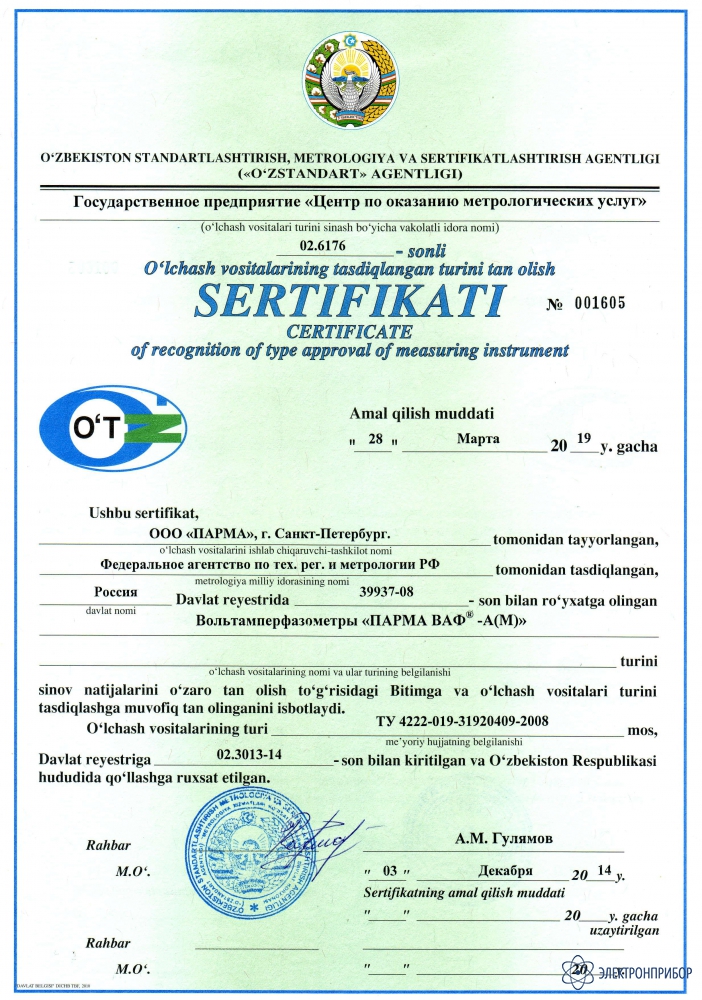

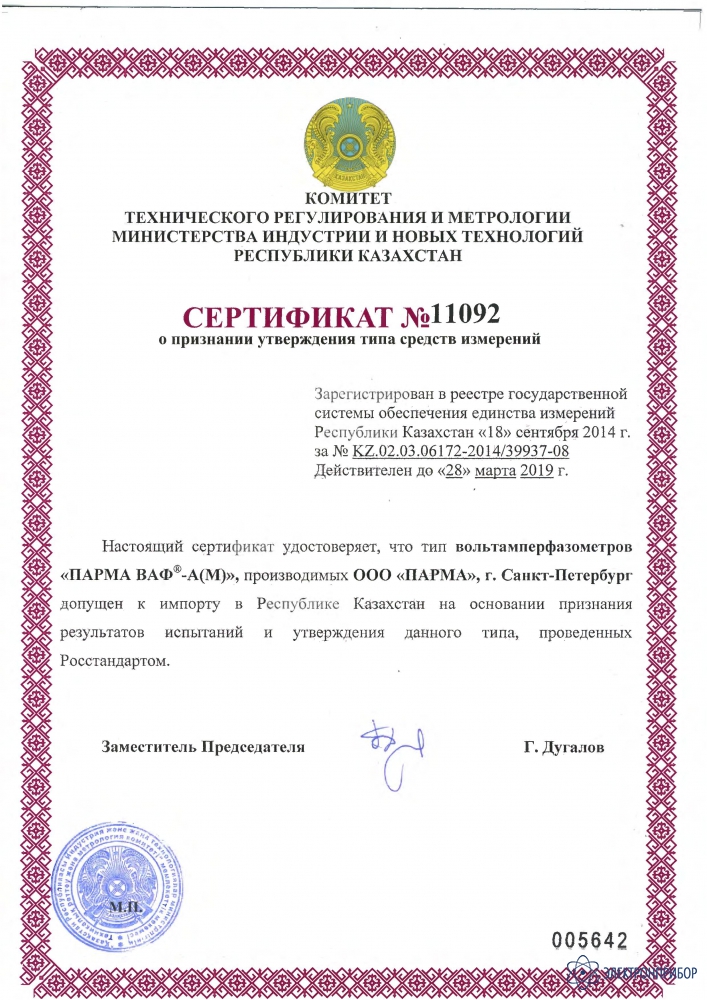

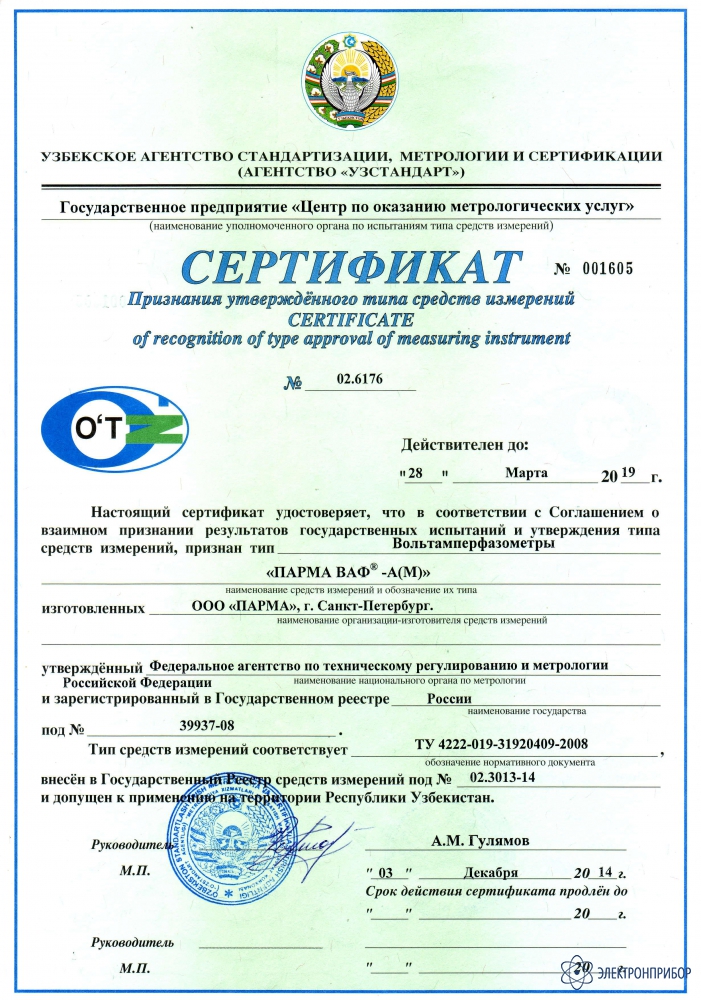

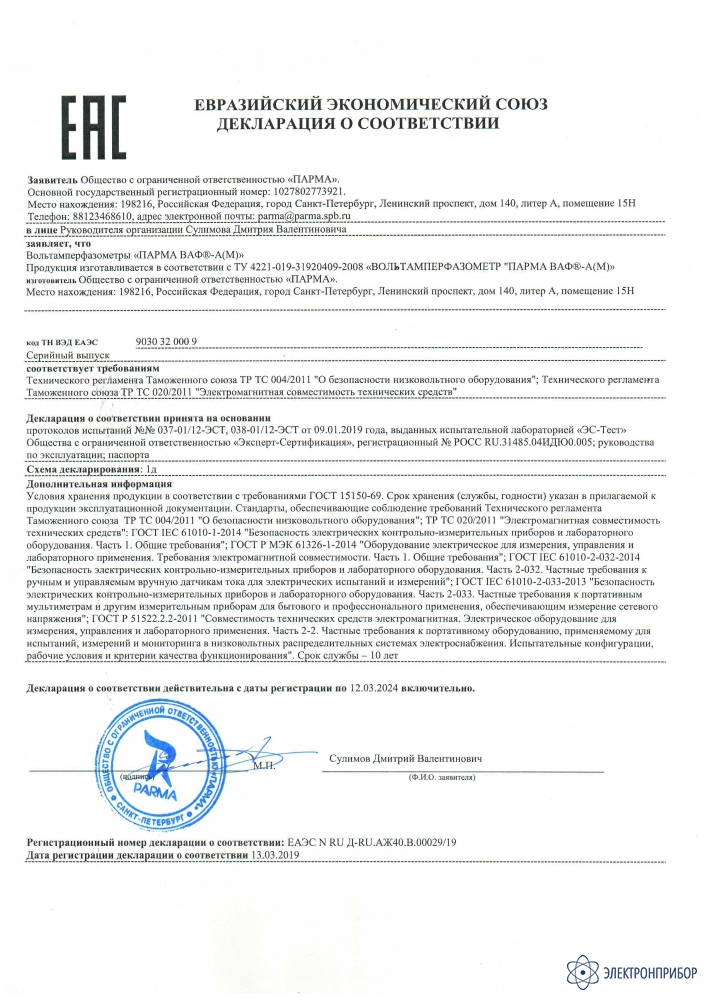

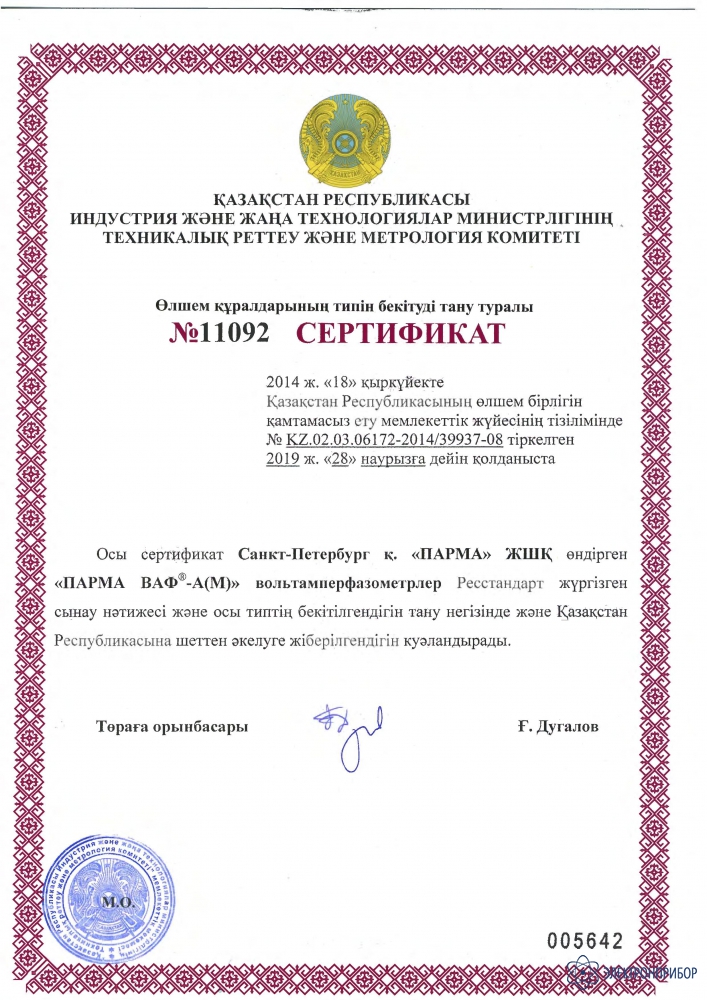

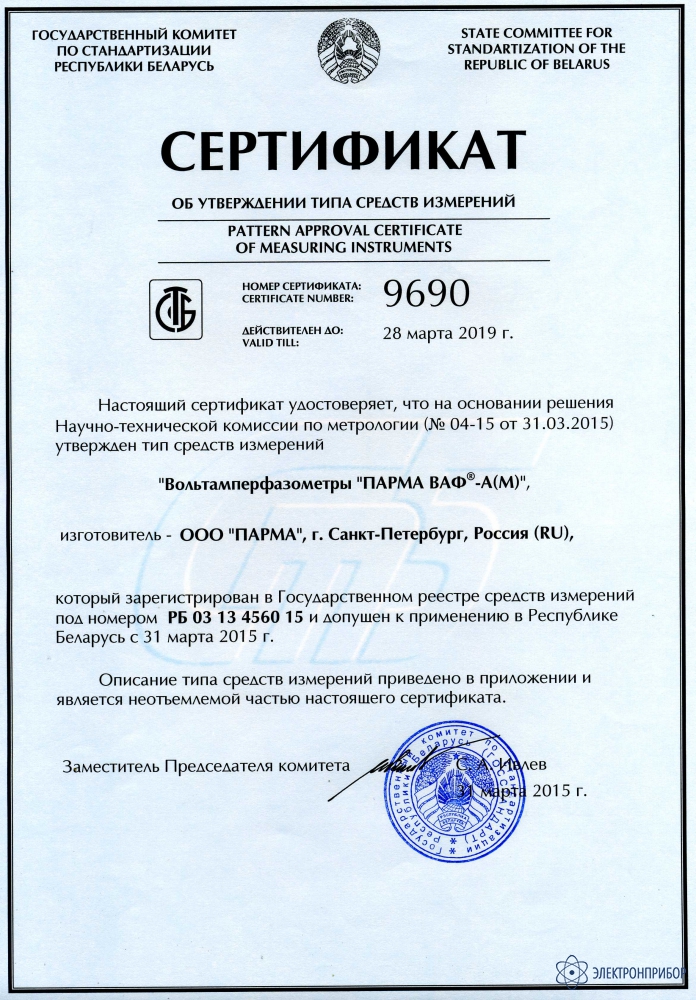

Сертификаты
Назначение вольтамперфазометра Парма ВАФ-А(М):
Вольтамперфазометр Парма ВАФ-А(М) предназначен для измерения напряжения постоянного тока и параметров сигналов синусоидальной формы:
– действующего значения напряжения и силы переменного тока;
– частоты переменного тока и напряжения;
– угла сдвига фаз между напряжением и током;
– угла сдвига фаз между напряжением и напряжением;
– угла сдвига фаз между током и напряжением, если прибор укомплектован опорным ИПТ;
– угла сдвига фаз между током и током, если прибор укомплектован опорным ИПТ;
– косинуса угла (cos φ), вычисление и отображение;
– активной, реактивной и полной мощности;
– а также для определения последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.Область применения:
- Эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок;
- Фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
- Контроль правильной фазировки цепей учета присоединения;
- Снятие вольт-амперной характеристики и измерения углов;
- Контроль одно- и трехфазных цепей в шкафах электропитания;
- Измерение вторичных (до 10 А) и первичных (до 3000 А) токов одним прибором.
Измерение величины:
- Действующее значение напряжения и силы переменного тока;
- Действующее значение напряжения и силы переменного тока основной частоты;
- Частота напряжения и силы переменного тока;
- Угол сдвига фаз между напряжением и напряжением;
- Угол сдвига фаз между током и током;
- Угол сдвига фаз между током и напряжением;
- Угол сдвига фаз между напряжением и током;
- Активная, реактивная и полная мощность;
- Коэффициент мощности – cos φ;
- Определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.
Особенности вольтамперфазометра Парма ВАФ-А(М):
- Полная автоматизация выбора режима работы;
- Универсальное питание от АКБ или батарей типоразмера «С»;
- Удобство работы с труднодоступными токоведущими цепями;
- Измерение силы переменного тока с высокой точностью от 0,1 А без «врезки» в токовые цепи;
- Графический ЖК-дисплей с подсветкой;
- Возможность сохранения «экрана» - запись в память прибора отображаемой в данный момент информации;
- Возможность автоматической регистрации измерительной информации в памяти прибора в формате MS Office;
- Возможность просмотра сохраненной информации при подключении к ПК через USB;
- Пользовательское меню для настройки прибора;
- Одновременное отображение до 4-х измеряемых параметров;
- Удобная рабочая сумка для эксплуатации прибора и хранения аксессуаров;
- Температура окружающего воздуха в рабочих условиях - от -20 до +55 °С.
Для заказа прибора необходимо выбрать его модификацию (тип и количество токоизмерительных клещей и токоизмерительных щупов):

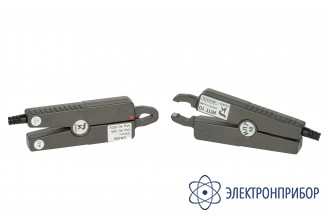

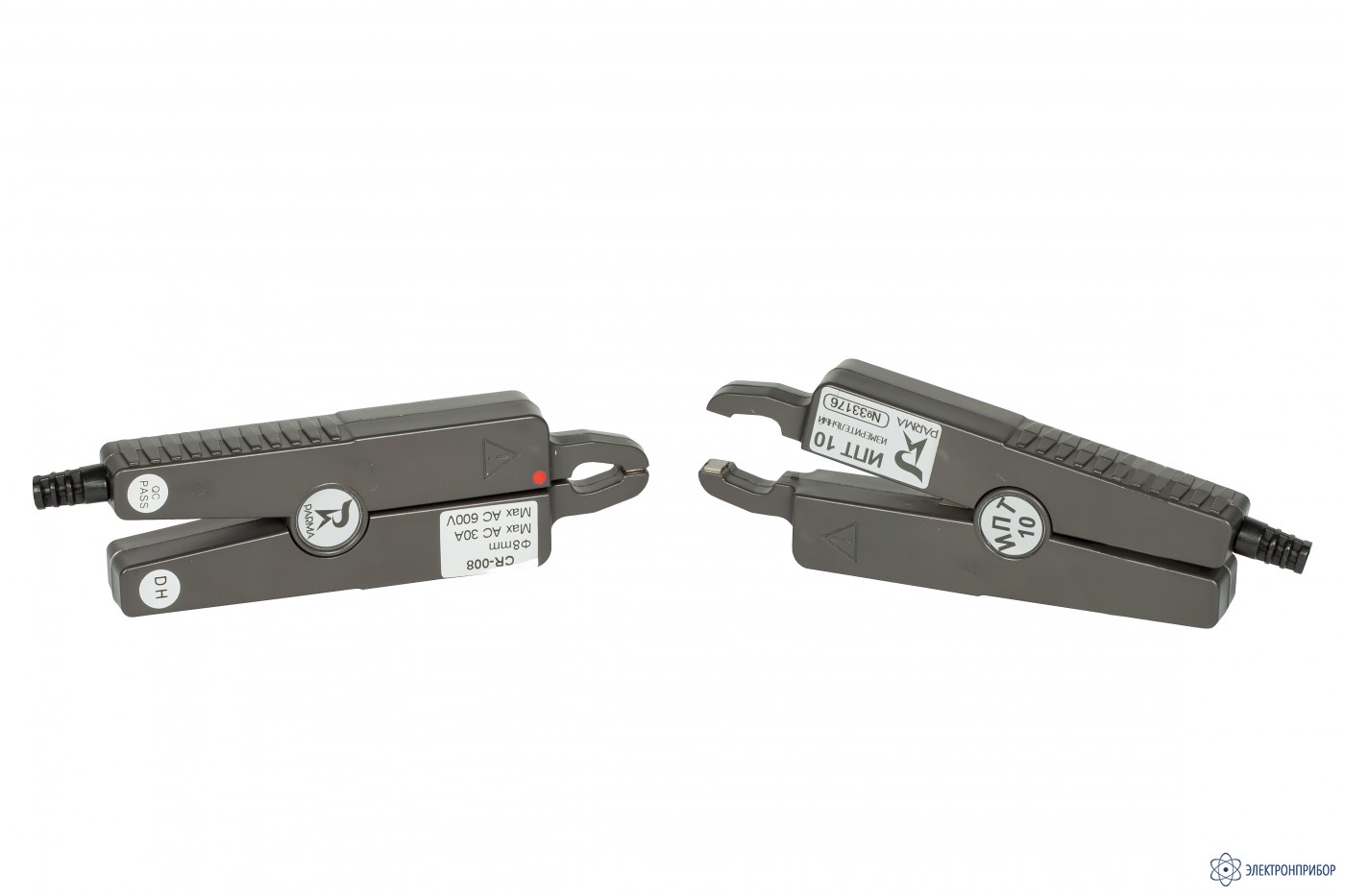

- ИПТ-10 - токоизмерительные клещи на 10 А: 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи;

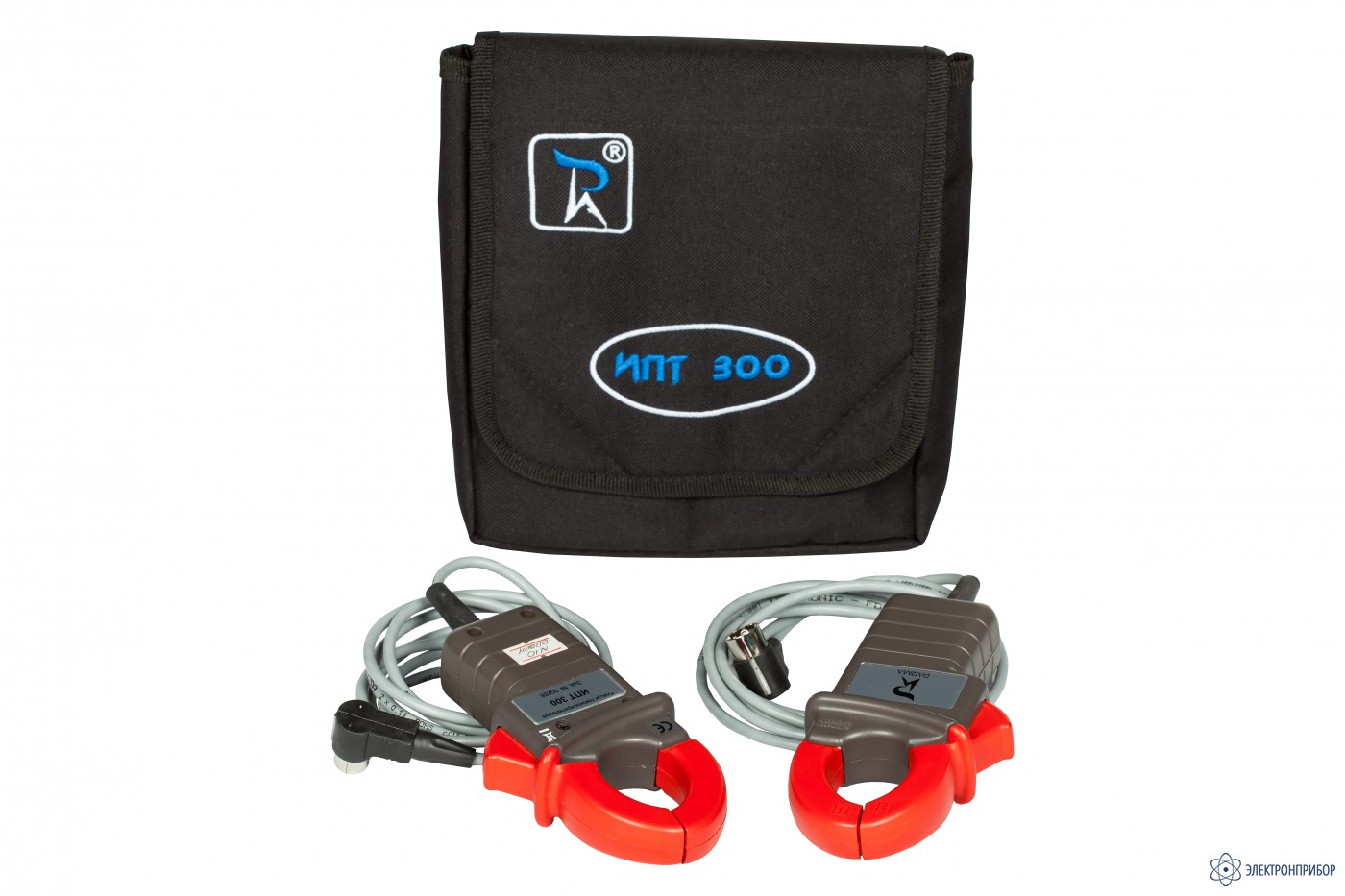

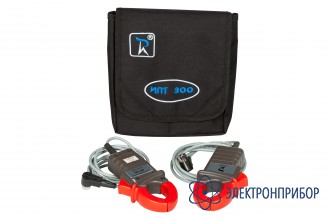

- ИПТ-300 - токоизмерительные клещи на 300 А: 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи;

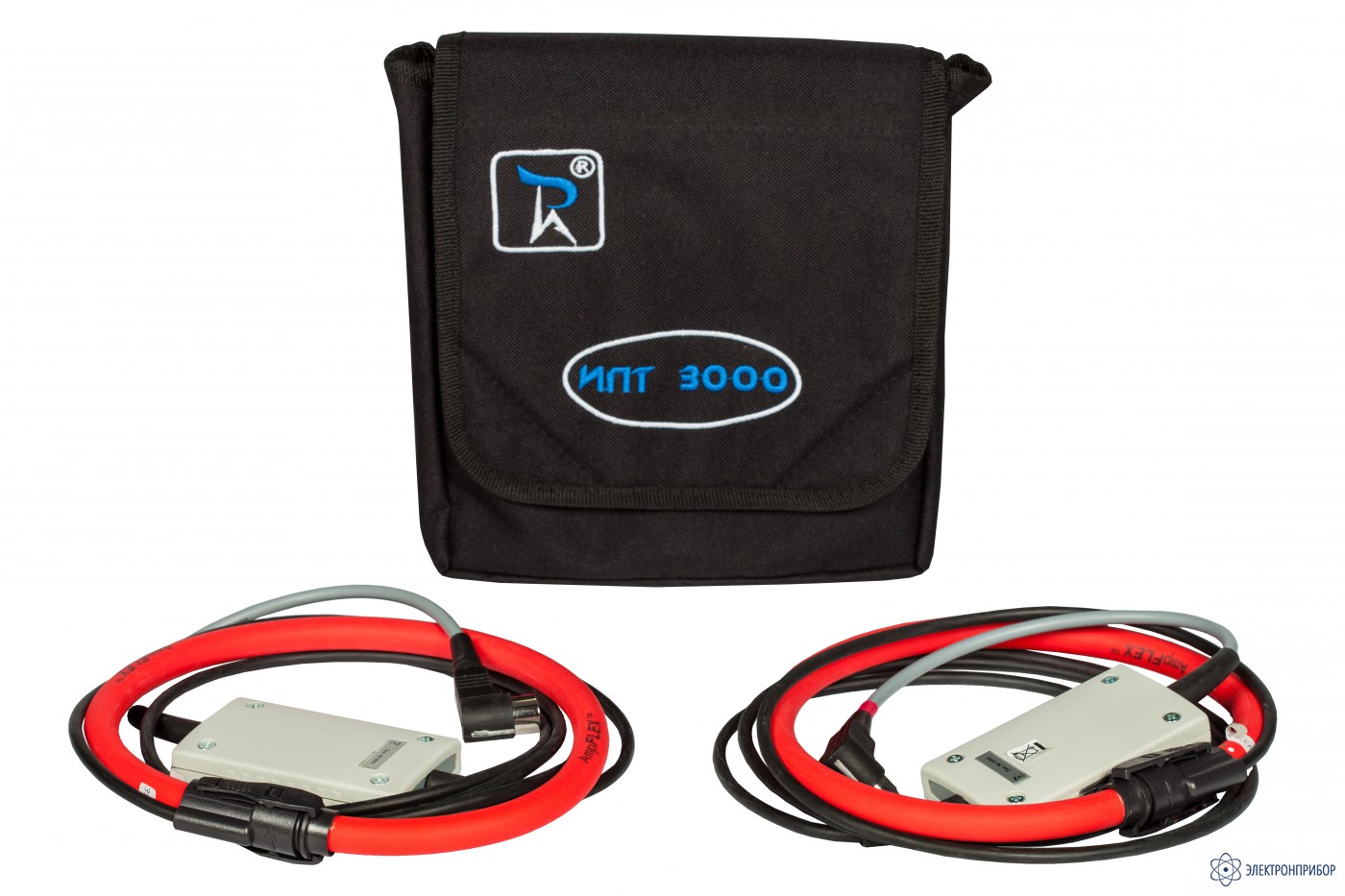

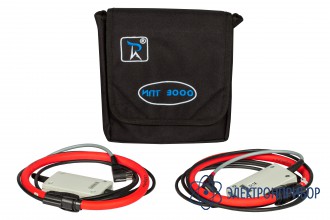

- ИПТ-3000 - гибкие клещи типа Ampflex 3000 А (0 - 300 А, 300 - 3000 А): 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи.

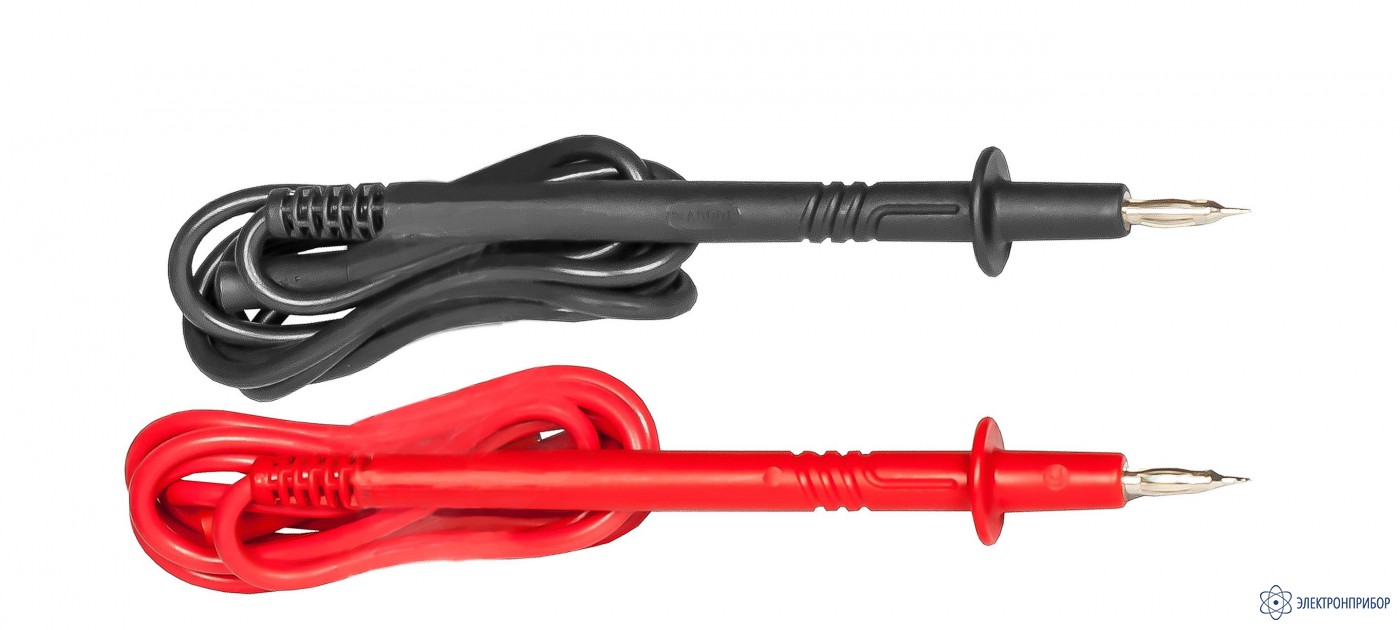

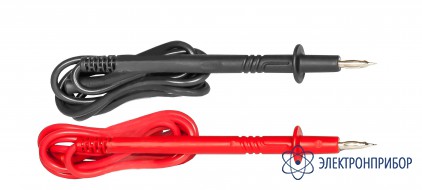

- Обычный / расширенный комплект измерительных щупов: 1 - обычный комплект, 2 - расширенный (универсальный).
Пример записи при заказе:
ВАФ-А(М) с одним ИПТ-10, одним ИПТ-300, без ИПТ-3000, с расширенным комплектом измерительных щупов (универсальным):
ВАФ-А(М) 1-1-0-2. -
-
Технические характеристики вольтамперфазометра Парма ВАФ-А(М):
Параметр Значение Предельное значение напряжения,
которое может быть показано на дисплеене менее 600 В ВАФ, при необходимости использования
осуществляет измерение силы переменного токадо 3000 А с относительной погрешностью не более 2 % Относительная погрешность при измерении силы переменного тока 2% Входное сопротивление каналов напряжения не менее 1 МОм ВАФ выдерживает перегрузку в течение 1 минуты по напряжению 2•Uк
где Uк – конечное значение диапазона измеряемого напряжения.ВАФ в комплекте с ИПТ-10 выдерживает перегрузку в
течение 1 минуты по току1,5•Iк
где Iк – конечное значение диапазона измеряемой силы тока.ВАФ в комплекте с ИПТ-300 и ИПТ-3000 выдерживает перегрузку по току в течение 1 с 1,5•Iк
где Iк – конечное значение диапазона измеряемой силы токаОкно магнитопровода ИПТ (клещей) ИПТ-10 9,5 мм ИПТ-300 Ø ~ 30 мм ИПТ-3000 обод длинной - 450 мм, (Ø ~145 мм при образовании окружности) Время установления рабочего режима Не более 6 с Питание От сети переменного тока через адаптер, входящий в комплект поставки ВАФ, от USB-порта персонального компьютера, или от четырех встраиваемых источников питания постоянного тока типоразмера C (гальванические элементы типа P14P 1,5 В или аккумуляторы NiMH типа HR14 1,2В) Потребляемая мощность от встраиваемых источников постоянного тока не более 2,5 Вт Потребляемый ток от USB-порта не более 0,5 А Время работы ВАФ с АКБ определяется режимом использования и емкостью АКБ Среднее время восстановления работоспособного состояния после утановления неисправности 2 часа Средняя наработка на отказ не менее 10000 час. Средний срок службы не менее 10 лет Масса Измерительного блока не более 1 кг Измерительного блока и измерительных клещей, упакованных в сумку не более 5 кг. Габаритные размеры Измерительного блока не более 190 х 70 х 143 мм Измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку не более 350 х 110 х 215 мм Диапазоны измерений с допускаемыми погрешностями вольтамперфазометра Парма ВАФ-А(М):
Параметр Ед.
изм.Диапазон
измеренияПределы допускаемой
погрешности измеренияПримечание Напряжение постоянного тока В от 0,3 до 460,0 Δ=±(0,005∙Х+0,4) – Действующее значение
напряжения переменного токаВ от 2 до 460,0 Δ=±(0,005∙Х+0,4) – Частота измеряемого
напряженияГц от 45 до 55 Δ=±0,4 – Частота измеряемой
силы токаГц от 45 до 55 Δ=±0,4 – Действующее значение силы переменного тока При использовании ИПТ10 А от 0,1 до 10 Δ=±(0,008∙Х+0,01) – При использовании ИПТ300 А от 10 до 300 Δ=±(0,02∙Х+1) – При использовании ИПТ3000 А от 5 до 300 Δ=±3,0 – от 300 до 1000 δ=±1,5 – Углы сдвига фаз Между напряжением и напряжением градус ± 180 Δ=±3,61) – Между током и током градус ± 180 Δ=±3,62) – Δ=±10,03) – Между током и напряжением (φIU) градус ± 180 Δ=±3,62) – Δ=±8,03) – Между напряжением и током (φUI) и (φ) градус ± 180 Δ=±3,62) – Δ=±8,03) – Активная мощность При использовании ИПТ 10 кВт от 0,002 до 4,6 Δ=±(0,025∙Х+0,01) при cos φ
(0,5 ≥ φ ≥ 1)При использовании ИПТ 300 кВт от 0,15 до 138,0 Δ=±(0,035∙Х+0,5) При использовании ИПТ 3000 кВт от 0,075 до 138,0 Δ=±(0,025∙Х+0,5) от 4,5 до 460,0 Δ=±(0,03∙Х+3) Реактивная мощность При использовании ИПТ 10 квар от 0,002 до 4,6 Δ=±(0,025∙Х+0,01) при cos φ
(0,5 ≥ φ ≥ 1)При использовании ИПТ 300 квар от 0,15 до 138,0 Δ=±(0,035∙Х+0,5) При использовании ИПТ 3000 квар от 0,075 до 138,0 Δ=±(0,025∙Х+0,5) от 4,5 до 460,0 Δ=±(0,03∙Х+3) Полная мощность При использовании ИПТ 10 кВ∙А от 0,002 до 4,6 Δ=±(0,01∙Х+0,01) – При использовании ИПТ 300 кВ∙А от 0,15 до 138,0 Δ=±(0,02∙Х+0,3) – При использовании ИПТ 3000 кВ∙А от 0,075 до 138,0 Δ=±(0,025∙Х+0,035) – от 4,5 до 460,0 Δ=±(0,025∙Х+1,5) – где – Х – измеренное значение напряжения, силы тока, активной, реактивной и полной мощности
1) При действующем значении напряжения переменного тока не менее 30 В
2) При действующем значении силы переменного тока не менее 100 мА
для ИПТ 10, не менее 5 А (предел 300 А) и не менее 300 А (предел 3000 А)
для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В
3) При действующем значении силы переменного тока не менее 10 А для ИПТ 300 и действующем значении напряжения переменного тока не менее 30 ВУсловия эксплуатации вольтамперфазометра ПАРМА ВАФ-А(М):
Параметр Значение Нормальные условия применения Номинальная температура окружающего воздуха +20 °С Допускаемое отклонение температуры окружающего воздуха ±5 °С Относительная влажность воздуха от 30 до 80 % Атмосферное давление от 84 до 106 кПа Рабочие условия применения Температура окружающего воздуха от минус 20 до плюс 55 °С Относительная влажность воздуха 90 % при 30 °С Атмосферное давление от 84 до 106,7 кПа. -

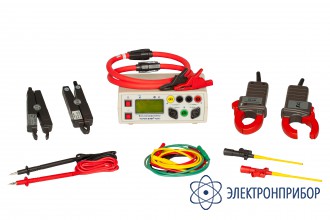

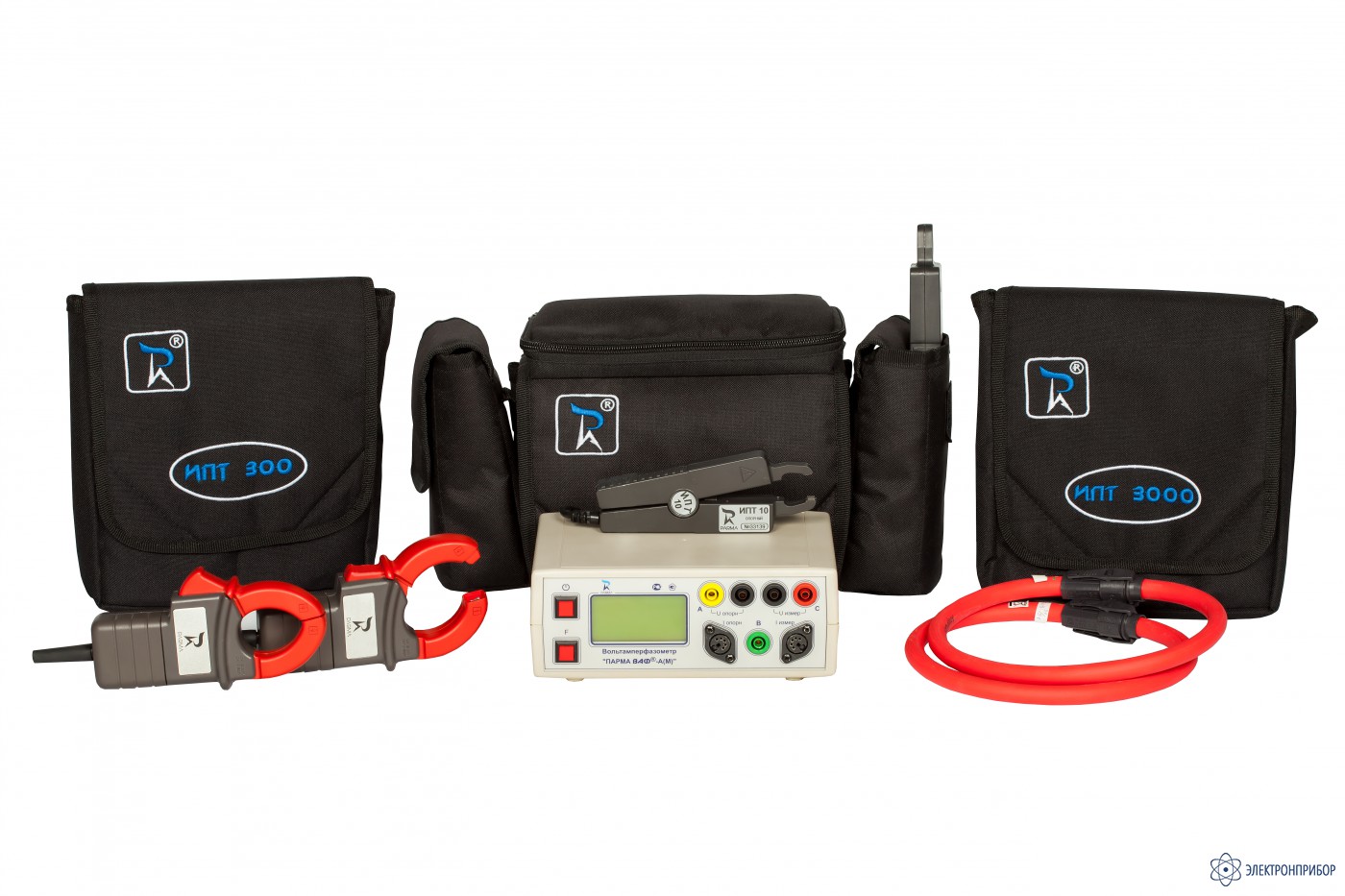

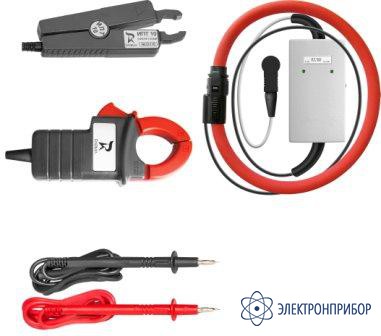

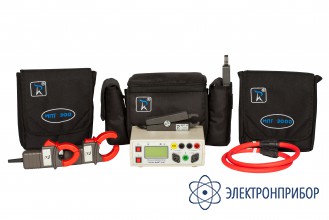

Комплект поставки Парма ВАФ-А(М)
-
Дополнительная комплектация Парма ВАФ-А(М)
-
Модификации Парма ВАФ-А(М)
Подберите модификацию по параметрам
ИПТ-10 - токоизмерительные клещи на 10 АИПТ-300 - токоизмерительные клещи на 300 АИПТ-3000 - гибкие клещи типа Ampflex 3000 А (0 - 300 А, 300 - 3000 А)Комплект измерительных щупов-
ПАРМА ВАФ-А(М) 0-0-0-1, вольтамперфазометр (базовый блок)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-0-0-2, вольтамперфазометр (базовый блок с расширенным комплектом измерительных щупов "универсальный")
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-0-1-1, вольтамперфазометр (с одними гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-0-1-2, вольтамперфазометр (с одними гибкими клещами Ampflex на 3000А и расширенным комплектом измерительных щупов "универсальный")
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-0-2-1, вольтамперфазометр (с двумя гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-0-2-2, вольтамперфазометр (с двумя гибкими клещами Ampflex на 3000А и расширенным комплектом измерительных щупов "люкс")
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-1-0-1, вольтамперфазометр (с одними токоизмерительными клещами на 300А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-1-0-2, вольтамперфазометр (с одними токоизмерительными клещами на 300А и расширенным комплектом измерительных щупов "универсальный")
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-1-1-1, вольтамперфазометр (с одними токоизмерительными клещами на 300А, одними гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-1-2-1, вольтамперфазометр (с одними токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-2-0-1, вольтамперфазометр (с двумя токоизмерительными клещами на 300А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-2-0-2, вольтамперфазометр (с двумя токоизмерительными клещами на 300А и и расширенным комплектом измерительных щупов "универсальный")
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-2-1-1, вольтамперфазометр (с двумя токоизмерительными клещами на 300А, одними гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 0-2-2-1, вольтамперфазометр (с двумя токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 1-0-0-1, вольтамперфазометр (с одними токоизмерительными клещами на 10А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 1-0-0-2, вольтамперфазометр (с одними токоизмерительными клещами на 10А и расширенным комплектом измерительных щупов "универсальный")
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 1-0-1-1, вольтамперфазометр (с одними токоизмерительными клещами на 10А, одними гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 1-0-2-1, вольтамперфазометр (с одними токоизмерительными клещами на 10А, двумя гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 1-1-0-1, вольтамперфазометр (с одними токоизмерительными клещами на 10А, одними токоизмерительными клещами на 300А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 1-2-0-1, вольтамперфазометр (с одними токоизмерительными клещами на 10А, двумя токоизмерительными клещами на 300А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 1-2-2-1, вольтамперфазометр (с одними токоизмерительными клещами на 10А, двумя токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-0-0-1, вольтамперфазометр (с двумя токоизмерительными клещами на 10А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-0-0-2, вольтамперфазометр (с двумя токоизмерительными клещами на 10А и расширенным комплектом измерительных щупов "универсальный")
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-0-1-1, вольтамперфазометр (с двумя токоизмерительными клещами на 10А, одними гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-0-2-1, вольтамперфазометр (с двумя токоизмерительными клещами на 10А, двумя гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-1-0-1, вольтамперфазометр (с двумя токоизмерительными клещами на 10А, одними токоизмерительными клещами на 300А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-1-2-1, вольтамперфазометр (с двумя токоизмерительными клещами на 10А, одними токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-2-0-1, вольтамперфазометр (с двумя токоизмерительными клещами на 10А, двумя токоизмерительными клещами на 300А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-2-1-1, вольтамперфазометр (с двумя токоизмерительными клещами на 10А, двумя токоизмерительными клещами на 300А, одними гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
ПАРМА ВАФ-А(М) 2-2-2-1, вольтамперфазометр (с двумя токоизмерительными клещами на 10А, двумя токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А)
Снят с производства
Замена: ПАРМА ВАФ-А(М2)Подобрать аналог
-
