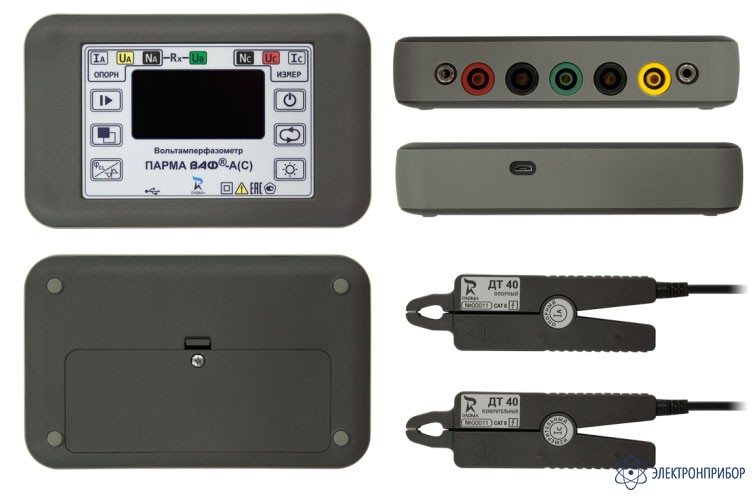

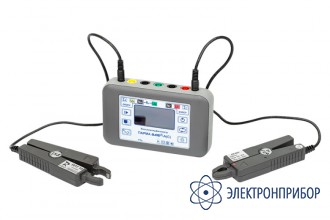

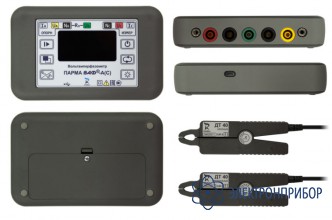

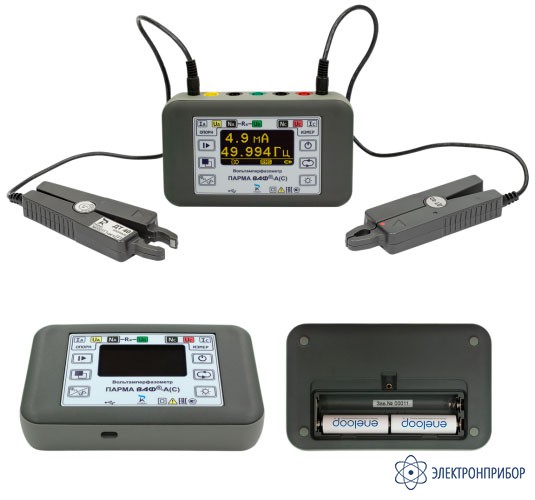

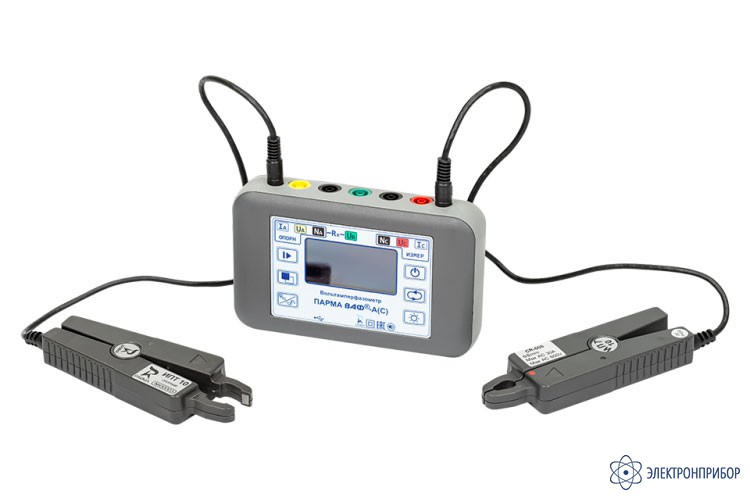

Парма ВАФ-А(С)-2 — вольтамперфазометр (с двумя клещами)

Код товара: 42155
  • 63887-16
    Является модификацией Парма ВАФ-А(С)

    • Гарантия

      1.5 года

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      63887-16 до 12.05.2026

    • Производитель

      ПAРМА, Россия

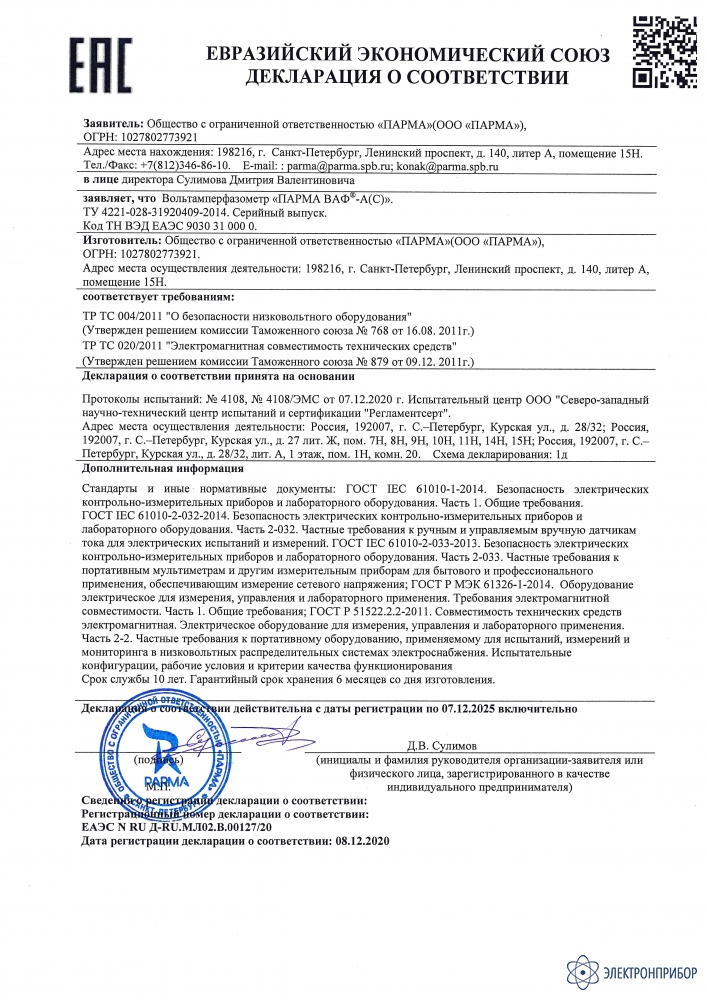

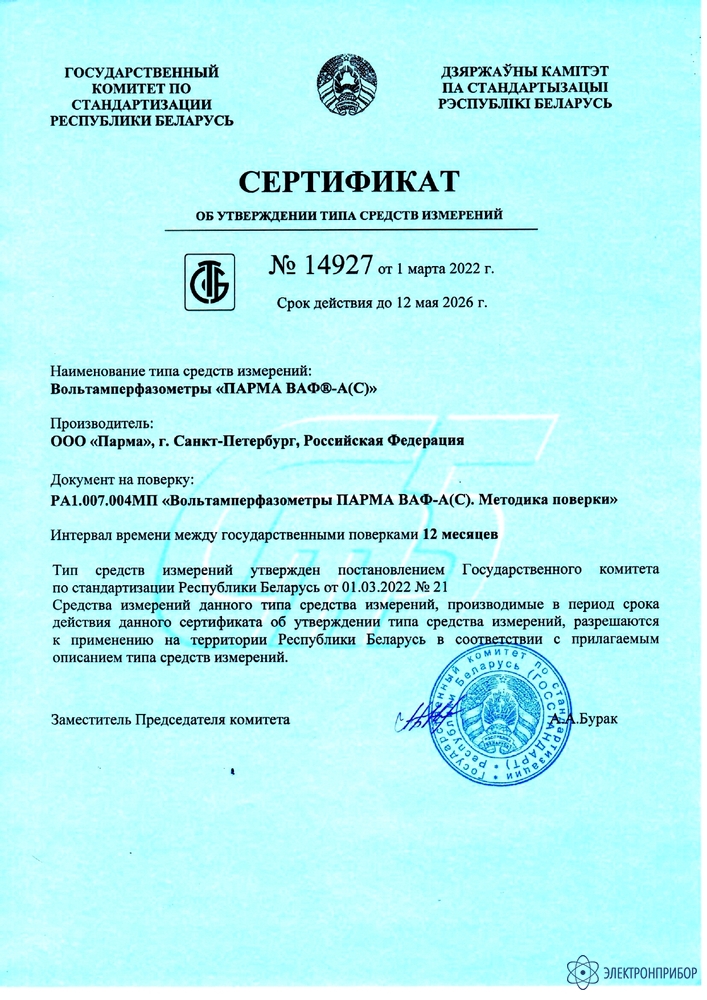

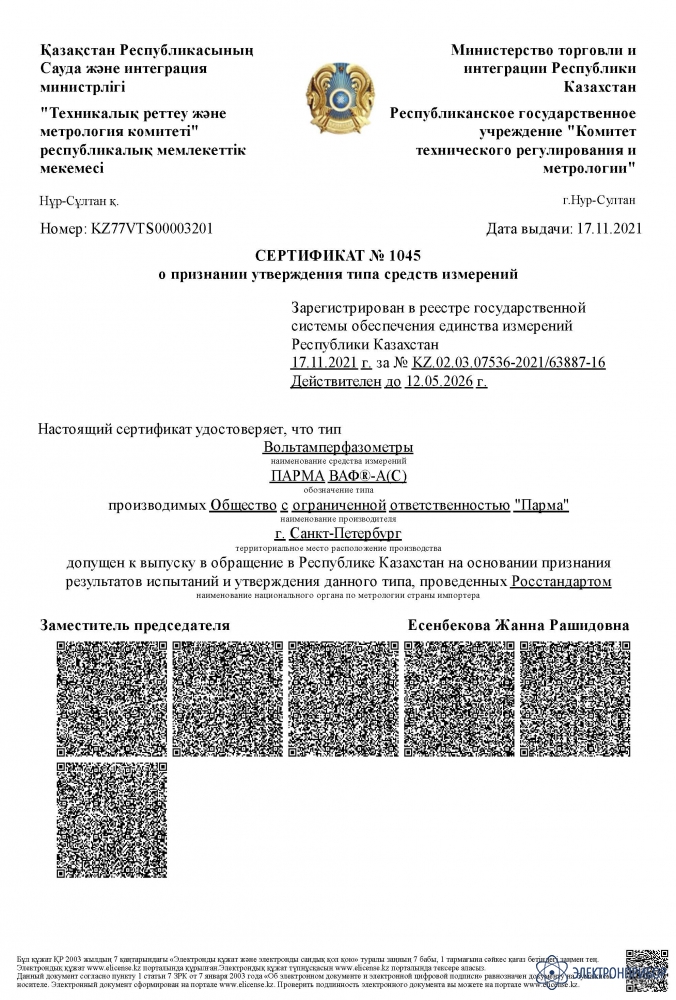

    Сертификаты

    Назначение вольтамперфазометра ПАРМА ВАФ-А(С):

    Парма ВАФ-А(С) может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты и других.

    Область применения:

    • Эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок;
    • Фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей;
    • Контроль правильной фазировки цепей учета присоединения;
    • Снятие вольт-амперной характеристики и измерения углов;
    • Контроль одно- и трехфазных цепей в шкафах электропитания.

    Особенности вольтамперфазометра ПАРМА ВАФ-А(С):

    • Измерение силы переменного тока с высокой точностью от 4 мА до 40А;
    • Высокая точность измерения угла сдвига фаз при напряжении от 0,3В и силе тока от 4 мА;
    • Магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности;
    • Корпус из ударопрочной пластмассы;

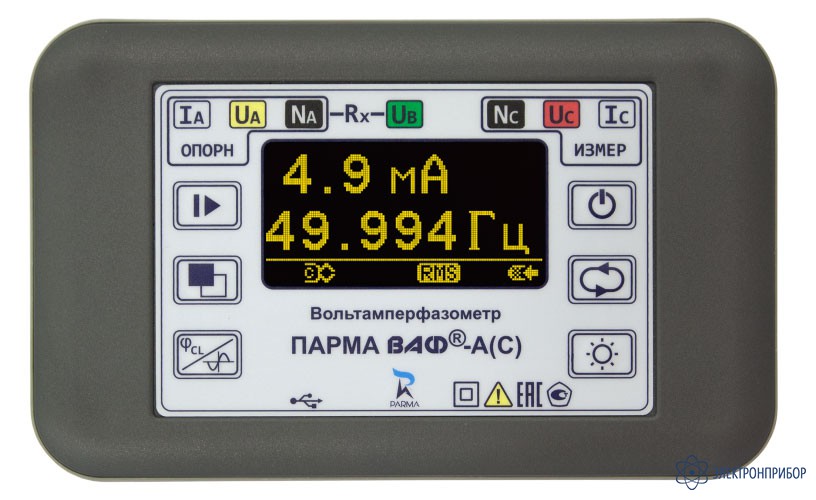

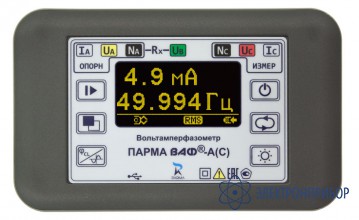

    • Контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце;
    • Регулируемая яркость дисплея;
    • Питание от аккумуляторных батарей NiMH типа AA – 4 шт (в комплекте поставки) или батареек;
    • Время непрерывной работы от аккумуляторных батарей – не менее 6 часов;
    • Сетевой блок питания с разъёмом microUSB;
    • Расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -20 до +55 °С;
    • Малые габаритные размеры – не более 156х98х36 мм, масса– не более 1 кг (с принадлежностями).

    Вольтамперфазометр ПАРМА ВАФ-А(С) обеспечивает измерение:

    • Действующее значение напряжения и силы переменного тока;
    • Действующее значение напряжения и силы переменного тока первой гармоники;
    • Частота напряжения и силы переменного тока;
    • Угол сдвига фаз между напряжением и напряжением;
    • Угол сдвига фаз между током и током;
    • Угол сдвига фаз между током и напряжением;
    • Угол сдвига фаз между напряжением и током;
    • Активная, реактивная и полная мощность;
    • Коэффициент мощности – cos φ;
    • Проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях;
    • Определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.

  • Технические характеристики вольтамперфазометра ПАРМА ВАФ-А(С):

    Метрологические характеристики
    Измеряемый параметр Диапазон измерения Пределы допускаемой погрешности при измерении приведенной, ( γ ) % относительной, ( δ) % абсолютной ( Δ ) Примечание
    Напряжение постоянного тока, U, В от 0,5 до 600 Δ = ± (0,5+0,005*Х) -
    Напряжение переменного тока первой гармоники, U (1) , В от 0,3 до 600 γ = ± 0,05% при U ≤ 0,1 U K
    δ = ± 0,5% при U ≥ 0,1 U K
    Напряжение переменного тока, U RMS , В от 0,3 до 600 γ = ± 0,05% при U ≤ 0,1 U K
    δ = ± 0,5% при U ≥ 0,1 U K
    Сила переменного тока первой гармоники, I (1), А от 0,004 до 40 γ = ± 0,01% при I ≤ 0,1 I K
    δ = ± 1% при I ≥ 0,1 I K
    Сила переменного тока, I RMS , А от 0,004 до 40 γ = ± 0,01% при I ≤ 0,1 I K
    δ = ± 1% при I ≥ 0,1 I K
    Сопротивление цепи, R Ом от 1 до 500 Δ = ± (0,3+0,035*Х) -
    Коэффициент мощности,cos φ от минус 1 до 1 - -
    Частота напряжения и силы переменного тока, f. Гц от 45 до 55 Δ = ± 0,01 при U ≥ 2 В и I ≥ 100 м A
    Δ = ± 0,05 при 0,4 В ≤ U ≤ 2 В и 5 мА ≤ I ≤ 100 мA
    Углы сдвига фаз, градус от 0 до 360 Δ = ± 1 при U ≥ 10 В и I ≥10 м A
    Δ = ± 3 при U ≤ 10 В и I ≤10 м A
    Активная мощность, Р, Вт от 0 до 24000 γ = ± 0,003% при Р ≤ 24 Вт
    δ = ± 3% при Р ≥ 24 Вт
    Реактивная мощность, Q, вар от 0 до 24000 γ = ± 0,003% при Q ≤ 24 вар
    δ = ± 3% при Q ≥ 24 вар
    Полная мощность, S, В∙А от 0 до 24000 γ = ± 0,003% при S ≤ 24 В∙А
    δ = ± 3% при S ≥ 24 В∙А
    1) - для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения,
    где –  UК, IК – конечное значение диапазона измерения.
    URMS, IRMS – действующее значение напряжения, силы переменного тока,
    U(1), I(1) – значение напряжения, силы переменного тока первой гармоники, Х – измеренное значение напряжения, сопротивления
    Общие характеристики
    Параметр Значение
    Входное сопротивление каналов напряжения не менее 1 МОм
    Время установления рабочего режима не более 10 с
    Питание прибора От встраиваемого источника постоянного тока - 4 аккумуляторные батареи NiMH 1,2 В типоразмера АА (ГОСТ Р МЭК 60086-1-2010), 4,8В
    Потребляемая мощность От встраиваемых источников питания не более 2,5 В∙А
    Среднее время восстановления работоспособного состояния не менее 1 часа
    Средняя наработка на отказ не менее 8000 час
    Средний срок службы не менее 10 лет
    Условия эксплуатации Температура окружающего воздуха, °С От -20 до 55
    Относительная влажность воздуха при 30°С, % 90
    Атмосферное давление, кПа От 84 до 106,7
    Нормальные условия применения прибора Номинальная температура окружающего воздуха, °С 20
    Допускаемое отклонение температуры окружающего воздуха, °С ± 5
    Относительная влажность воздуха, % От 30 до 80
    атмосферное давление, кПа От 84 до 106
    Масса прибора (измерительный блок, ДТ (опорные и измерительные), упакованные в сумку) не более 2,2 кг
    Габаритные размеры измерительного блока не более 156 × 98 × 36 мм
    Габаритные размеры прибора (измерительный блок, опорные и измерительные ДТ, упакованные в сумку) не более 255 × 150 × 160

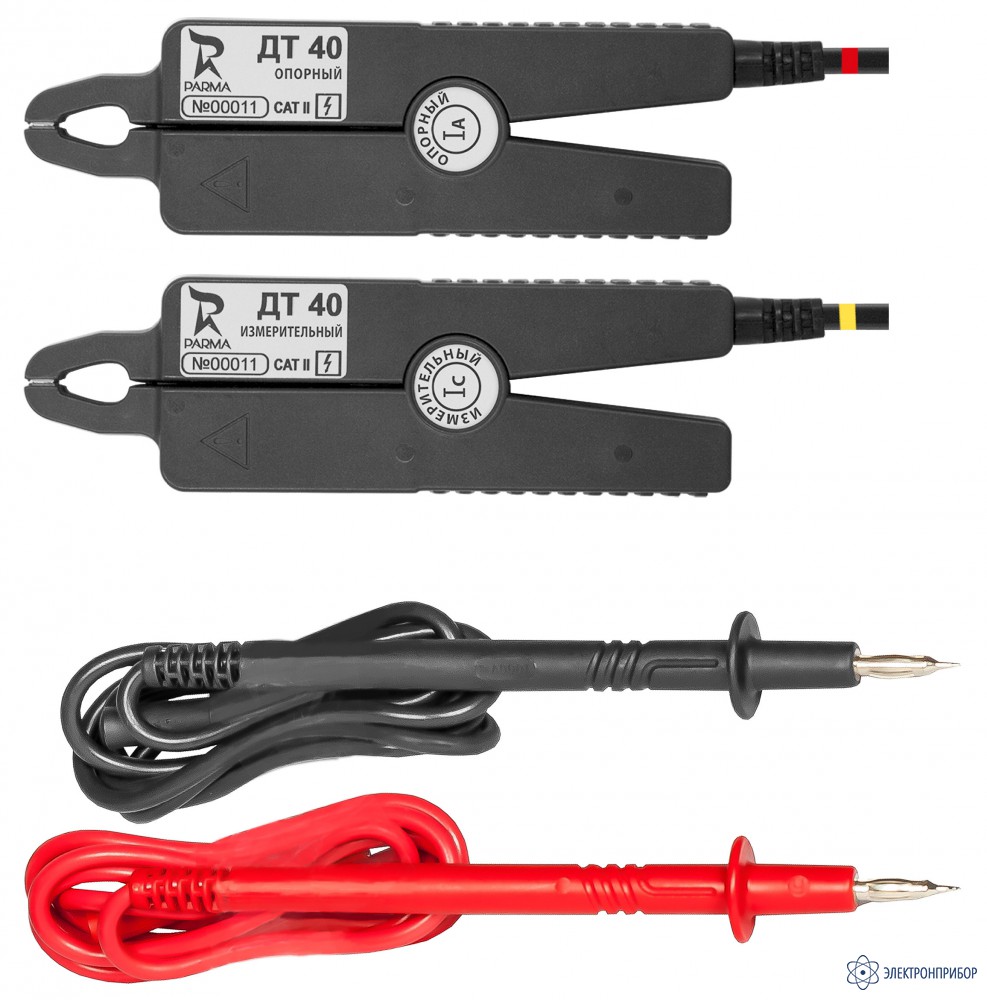

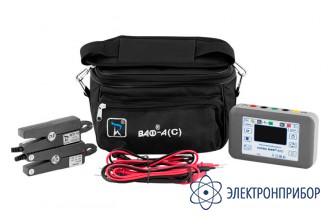

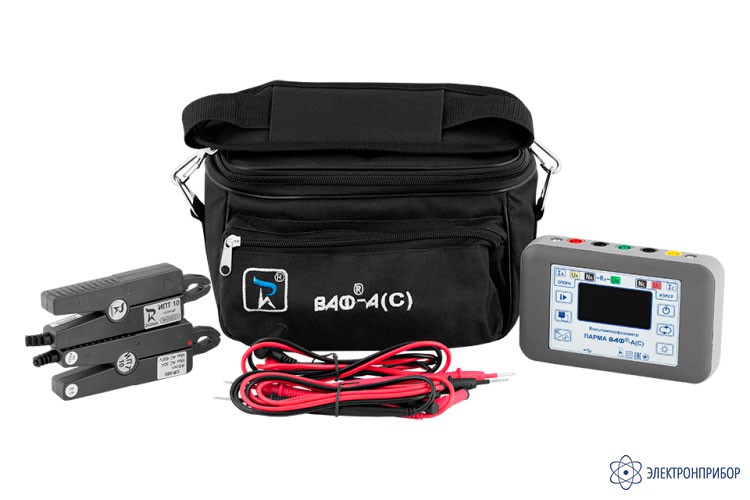

  • Комплект поставки Парма ВАФ-А(С)-2

    № Наименование Количество
    1 Измерительный блок 1
    2 Датчик тока (измерительный канал) 1
    3 Датчик тока (опорный канал) 1
    4 Щупы напряжения 2
    5 Сетевой блок питания с прилагаемым кабелем microUSB 1
    6 Руководство по эксплуатации 1
    7 Методика поверки на электронном носителе 1
    8 Формуляр 1
    9 Аккумуляторная батарея типоразмера AA 4
    10 Сумка 1

    Дополнительная комплектация Парма ВАФ-А(С):

    (Поставляется за отдельную плату)

    № Наименование
    1 Набор измерительных щупов универсальный
