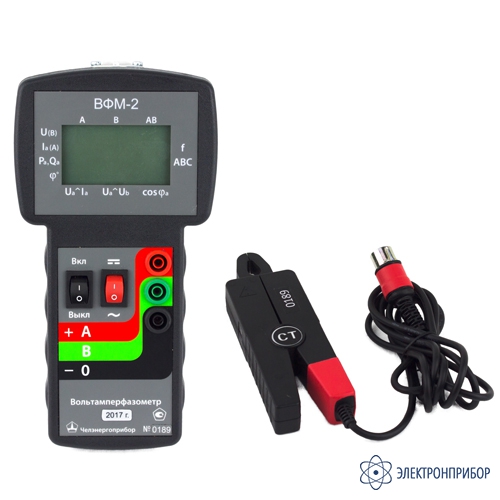

ВФМ-2 — вольтамперфазометр (с одними клещами)

Код товара: 25598
  • 46864-11
    Является модификацией ВФМ-2

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      46864-11 до 22.04.2021

    • Производитель

      Челэнергоприбор, Россия

    Сертификаты

    Назначение вольтамперфазометра ВФМ-2:

    Вольтамперфазометр ВФМ-2 предназначен для измерения действующего значения двух фазных и одного линейного напряжений и силы переменного тока с одновременным вычислением активной и реактивной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными напряжениями, между током и напряжением, между током и током, а также для определения последовательности чередования фаз в трехфазных системах. Кроме того, прибор может производить измерения постоянных напряжения.

    Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладки фазочувствительных схем релейной защиты.

    Прибор предназначен для применения на предприятиях электрических сетей, на электростанциях и подстанциях.

    Особенности вольтамперфазометра ВФМ-2:

    • Измерение силы переменного тока в пределах 0…10 А без разрыва цепи. Абсолютная погрешность в диапазоне 0…50 мА не превышает 1 мА;
    • Измерение сдвига фаз между напряжением и током при токе менее 50 мА. Абсолютная погрешность при токе 50 мА не более 1°, при токе 15 мА – не более 3°;
    • Возможность измерения постоянного напряжения;
    • Малая масса (0,5 кг) и габариты.

  • Технические характеристики вольтамперфазометра ВФМ-2:

    Параметр Значения
    Диапазоны измерения
    Напряжения постоянного тока 0…500.0 В
    Действующего значения напряжения переменного тока 0…460.0 В
    Силы постоянного тока 0…10.00 А
    Действующего значения силы переменного тока 0...10.00 А
    Угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током -180...+180 град
    Активной (реактивной) мощности 0...4000 Вт (Вар)
    Частоты напряжения и силы переменного тока 45...65 Гц
    Предел допускаемой относительной погрешности измерения
    Напряжения постоянного тока ± [0,5+0,05(Uк /Uи -1)] %
    Действующего значения напряжения переменного тока ± [0,5+0,05(Uк /Uи -1)] %
    Действующего значения силы переменного тока ± [1+0,05(Iк /Iи -1)] %
    Частоты напряжения и силы переменного тока ± 0,1%
    Прочие параметры
    Предел допускаемой приведенной погрешности измерения угла сдвига фаз между напряжением и током (при напряжении более 50 В и силе тока более 30 мА) ± 1 %
    Предельное значение напряжения, которое может быть показано на дисплее не менее 600 В
    Входное сопротивление каналов напряжения не менее 1 МОм
    Раскрытие магнитопровода токоизмерительных клещей 8 ± 0,5 мм
    Общие данные
    Прибор определяет порядок чередования фаз в трехфазной системе +
    Питание от шести встроенных никель-металлогидридных аккумуляторов габарита АА
    Максимальная потребляемая мощность не более 0,3 Вт
    Масса не более 0,5 кг
    Габариты не более 208х108х40 мм

  • Комплект поставки ВФМ-2

    № Наименование Количество
    1 Вольтамперфазометр ВФМ-2 1
    2 Токовые клещи с проводом для подключения 1
    3 Щупы типа "крокодил" с проводами для измерения напряжения 3
    4 Магнитная клипса для крепления прибора к стальной поверхности 1
    5 Зарядное устройство для аккумуляторов 1
    6 Руководство по эксплуатации и паспорт 1
    7 Сумка для переноски прибора и принадлежностей 1

  • Модификации ВФМ-2
