ИК-50, ИК 50, ИК50

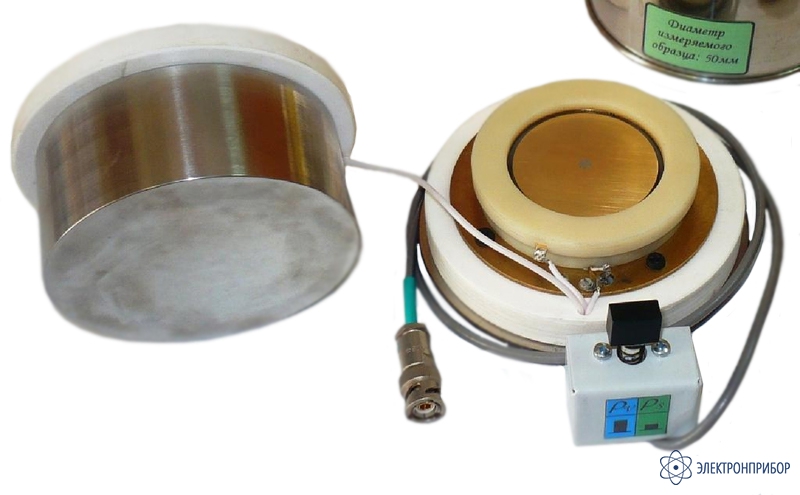

ИК-50 — универсальная измерительная камера
Код товара: 49425-
Описание универсальной измерительной камеры ИК-50:
Универсальная камера «ИК-50» предназначена для измерения удельного объемного и поверхностного сопротивлений изоляционных материалов.
Камера «ИК-50» разработана в соответствии с требованиями ГОСТ Р50499-93 (МЭК 93-80) «Материалы электроизоляционные твердые. Методы определения удельного объемного и поверхностного сопротивлений» и ГОСТ 6433.2-71 «Методы определения электрического сопротивления при постоянном напряжении».
Измерение удельного объемного и поверхностного сопротивлений образцов изоляционных материалов посредством данных камер и тераомметра ТОмМ-01 производится прямым методом «вольтметра-амперметра». В электрической схеме камер предусмотрена надежная защита от влияний внешних электромагнитных помех и паразитных токов утечек на ее измерительные цепи.
В соответствии с принятой терминологией ГОСТ Р50499-93 камера содержит один защищённый (измерительный) и два защитных/незащищённых электрода. При этом последние, в зависимости от вида измеряемого удельного сопротивления, принимают одно из двух указанных назначений (защитный или незащищённый) путём простой перекоммутации своих цепей на двух контактных гнёздах: гнездо потенциальной защиты и гнездо заземления.
-
-
Технические характеристики универсальной измерительной камеры ИК-50:
Параметр Значение Диаметр защищённого (измерительного) электрода, мм 25±0.05 Внутренний диаметр первого защитного/незащищённого электрода, мм 29±0.05 Внешний диаметр первого защитного/незащищённого электрода, мм 60±0.05 Внешний диаметр второго защитного/незащищённого электрода, мм 90±0.1 Максимальный диаметр измеряемого образца изоляции, мм 50±0.1 Суммарный вес второго защитного/незащищённого электрода и дополнительного груза, обеспечивающих давление(10,0+0,2кПа) на испытуемый образец изоляции при указанных геометрических размерах электродов, кг 4.052±0.1 Масса камеры, кг 4.8 -
Комплект поставки ИК-50
№ Наименование Количество 1 Универсальная измерительная камера «ИК-50» 1 2 Паспорт 1 -
Совместимость с ИК-50
