MСC-1010, MСC 1010, M СC 1010

Аксессуары к измерителю сопротивления заземления DET4TC2
MVC1010 MСC1010

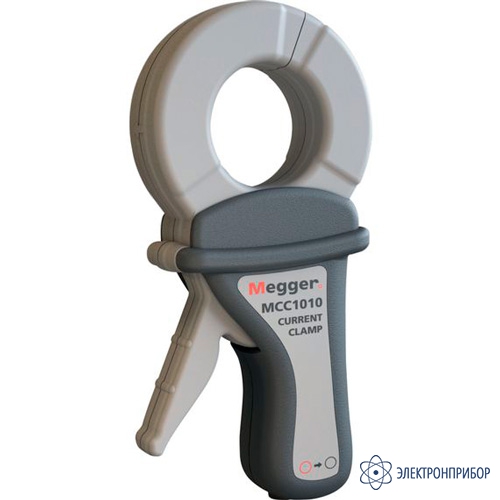

MСC1010 — токовые клещи для DET4TC2

Код товара: 61552

  • Назначение токовых клещей для DET4TC2 MCC1010:

    Датчик тока MCC1010 и MVC1010 предназначен для измерений переменного тока до 1000 A с коэффициентом деления 1000:1. Датчик обеспечивает высокую точность (погрешность 0,3% при полном диапазоне измерений) и незначительный сдвиг фазы (0,7° при полном диапазоне измерений), поэтому применим для измерения мощности, электроэнергии и качества электроэнергии. Такие высокие эксплуатационные характеристики достигаются благодаря высокопроницаемому сплаву FeNi, из которого изготовлены магнитные сердечники. Минимальное установленное сопротивление (нагрузка) 1 Ω должно обеспечиваться инструментом, подсоединенным к MCC1010 и MVC1010. Выходные клеммы MCC1010 и MVC1010 защищены ограничительной схемой напряжения, обеспечивающей безопасное напряжение прикосновения при всех номинальных условиях. MCC1010 и MVC1010 относится к категории безопасности CATIV 600 В, в соответствии с международным стандартом IEC 61010.

    MCC1010 и MVC1010 предназначен для зажима однофазного измеряемого объекта, а не фазы + нейтраль, так как это даст неверный результат из-за протекания тока в разных направлениях. Необходимо попытаться по возможности удерживать зажимы отдельно для улучшения качества измерений многофазного тока. При измерении амперметром до 1 A, он может быть подключен напрямую к MCC1010 и MVC1010. Ток 1000 A приведет к показанию амперметра 1 A (коэффициент деления 1000:1). MCC1010 и MVC1010 создает сигнал 1 мВ на выходе при сопротивлении нагрузки 1 Ω для каждого 1 A первичного тока, поэтому при использовании универсального измерительного прибора, необходимо использовать такой прибор с диапазоном измерений мВ переменного тока. Специализированные приборы для измерения сопротивления заземления, такие как DET3TC, DET4TC и DET4TCR Megger требуют обеспечения соответствия входного сопротивления и схемы измерения диапазону измерения входных сигналов 1 мВ – 1 В и ограничению первичного тока 20 A. При использовании универсального измерительного прибора с истинным СКЗ, показание напряжения будет равно истинному СКЗ, благодаря точности и коэффициенту амплитуды MCC1010 и MVC1010.

    MCC1010 и MVC1010 - это простой в использовании бесконтактный зажим считывания тока, который может применяться со следующими инструментами:

    • Анализаторами качества электроэнергии;
    • Осциллографами;
    • Контрольно-измерительными устройствами двигателя;
    • Приборами для измерения сопротивления заземления с зажимами;
    • Технология ART n Безэлектродное измерение;
    • Устройства регистрации данных;
    • Цифровые электроизмерительные приборы.

    Особенности токовых клещей для DET4TC2 MCC1010:

    • CAT IV 600 В измерение тока до 1000 A (переменного тока);
    • Чувствительность 1 мА/1 A с номинальной нагрузкой 1 Ω;
    • Большие зажимы для кабелей до 52 мм;
    • Защита от перенапряжения выходных клемм;
    • Применимо для тока потерь.

  • Технические характеристики токовых клещей для DET4TC2 MCC1010:

    Параметр Значение
    Электрические характеристики
    Коэффициент преобразования 1000:1
    Чувствительность 1 mA/A
    Первичный ток* 1 mA – 100 mA 0.1 A – 1 A 1 A – 10 A 10 A – 100 A 100 A – 1000 A
    Точность выходного сигнала ≤1% + 5 μA ≤0.5% ≤0.3%
    Смещение фазы выходного сигнала Не указано ≤0.7°
    Максимальный непрерывный ток 1000 A @ ≤500 Hz;
    100 A @ >500 Hz
    Полоса пропускания частоты 15 Hz – 10 kHz
    Коэффициент амплитуды ≥6 для тока до 2000 А, пик (300 A rms)
    Влияние коэффициента амплитуды ≤1% for CF ≤4
    Номинальный импеданс нагрузки ≤1 Ω (нагрузочное сопротивление)
    Максимальное выходное напряжение ≤28 V peak (электронный ограничитель)
    Влияние частоты 30 Hz – 5 kHz ≤0.25%
    Влияние положения проводника в зажимах ≤0,3% амплитуды
    Влияние нагрузки до 5Ω амплитуда согласно спецификации до 900 A;
    ≤0,25% амплитуды выше 900 А;
    ≤0,1° на фазе
    Влияние смещения постоянного тока ≤2% до 20 A DC
    Рабочее напряжение ≤600 V rms
    *Если не указано иное, стандартные условия являются следующими: 22 ±3 °C, 75% влажность, синусоидальный ток при 50/60 ГЦ, без смещения постоянной составляющей, центрированный проводник, внешнее магнитное поле <40 A/м, импеданс нагрузки (нагрузка) ≤1 Ω
    Условия окружающей среды
    Диапазон рабочих температур От -20 °C до +50 °C, <85% относительной влажности при (кроме льда или грязи на зажимах)
    Диапазон температур для хранения От -40 °C до +70 °C, <85% относительной влажности
    Влияние температуры ≤0,1% на амплитуде фаза согласно спецификации
    Влияние влажности Амплитуда и фаза согласно
    спецификации (кроме льда или грязи на зажимах)
    Максимальный размер проводника 52 мм
    Общие характеристики
    Класс входной защиты IP 40 с закрытыми зажимами
    Рабочая высота 2000 м
    Выходные клеммы 4 мм, скрытые разъемы
    Безопасность IEC 61010-1:2010 +
    IEC 61010-2-030:2010 +
    IEC61010-2-032:2002
    Электромагпитная совместимость IEC61326-1
    Безопасность CATIV 600 V Pollution degree 2
    Вес 700 г
    Габариты 218 мм x 110 мм x 45 мм

  • Комплект поставки MСC1010

    № Наименование Количество
    1 Токовые клещи для DET4TC2 MCC1010 1
