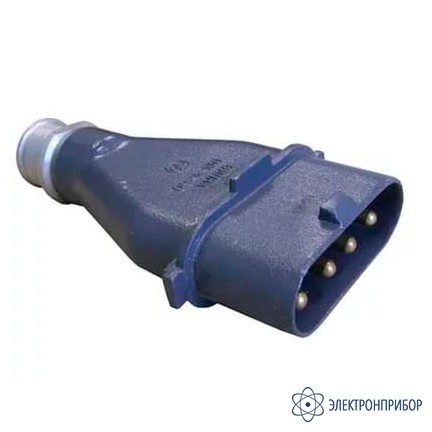

ШК 4х15-В(ф) — кабельная вилка
Код товара: 52715-
-
Гарантия
1 год
Назначение кабельной вилки ШК 4х15-В(ф):
Разъем кабельная вилка ШК 4х15-В(ф) предназначен для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 50 Гц при напряжении до 400 В (амплитудное значение).
Область применения кабельной вилки ШК 4х15-В(ф):
Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления и в передвижных энергоустановках, в металлургии, на железнодорожном транспорте для подключения пековых вагонов, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.
Разъемы ШЩ, ШК предназначены для объемного монтажа, подсоединение жил кабеля к контактам производится с помощью винтов.
Фиксация сочлененного положения кабельного с кабельным разъемом производится с помощью ручек-скоб и специальных выступов, расположенных на корпусах.
Фиксацию сочлененного положения щитового с кабельным разъемом обеспечивает крышка.
-
-
Основные технические характеристики кабельной вилки ШК 4х15-В(ф):
Параметр Значение Сила тока на контакт, А 15 Диаметр контактов, мм 5 Изолятор керамика Номинальное напряжение, В 380 Максимальное напряжение, В 400 Частота тока, Гц 50 Степень защиты по ГОСТ 14254-96 IP54 Климатическое исполнение по ГОСТ 15150-69 УХЛ Рабочая температура воздуха, °С ±50 Относительная влажность при 25°С 98% Число сочленений-расчленений в обесточенном состоянии 1000 Минимальная наработка на отказ, ч 30000 Сопротивление на контактах, Ом, не более 0,005 Сопротивление изоляции, МОм, не менее:
- в нормальных климатических условиях
- при воздействии тепла
- при длительном воздействии влаги
- при кратковременном воздействии влаги
500
100
5
30 -
Комплект поставки ШК 4х15-В(ф)
№ Наименование Количество 1 Кабельная вилка ШК 4х15-В(ф) 1
