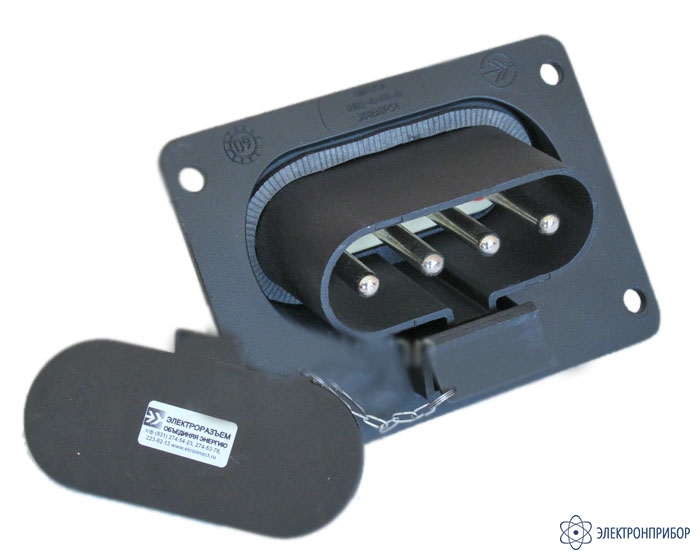

ШЩ 4х60-ВФ — вилка щитовая (изолятор керамика)
Код товара: 49321-
Описание вилки щитовой (изолятор керамика) ШЩ 4х60-ВФ:
Разъем (соединительный штыревой (штекерный) четырехконтактный) ШЩ 4х60 А предназначенный для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В (Амплитудное значение).
Особенности вилки щитовой (изолятор керамика) ШЩ 4х60-ВФ:
- Корпус разъёма из алюминиевого сплава выдерживает значительные механические нагрузки в условиях УХЛ1 по ГОСТ15150, что обеспечивает стабильную работу при внешних температурах от +50 до -50 °С;
- Высокую коррозионную защиту гарантирует полимерное порошковое покрытие корпуса;
- Длительный ресурс сочленений-расчленения, а также низкое контактное сопротивление (до 0,005 Ом) обеспечивает гальваническое никелирование контактной пары;
- В отличии от пластмас совых соединителей стойки к УФ излучениям.
Область применения вилки щитовой (изолятор керамика) ШЩ 4х60-ВФ:
Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания) , в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.
Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).
-
-
Технические характеристики розетки кабельной (изолятор керамика) ШЩ 4x60-РФ:
Параметр Значение Тип соединителя Вилка Исполнение Щитовое Материал изолятора Керамика Ток 60 А Сопротивление на контактах, не более 0,005 Ом Степень защиты IP54 Сопротивление изоляции, не менее 5 МОм Рабочая температура воздуха -50° - +50 °С Относительная влажность воздуха до 45-98 % Масса 2.32 кг Число контактов 4 Номинальное напряжение 380 В Частота тока 50 Гц -
Комплект поставки ШЩ 4х60-ВФ
№ Наименование Количество 1 Вилка щитовая (изолятор керамика) ШЩ 4x60-ВФ 1
