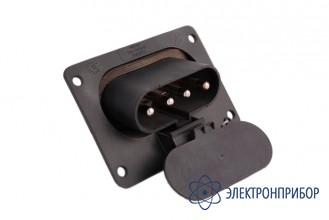

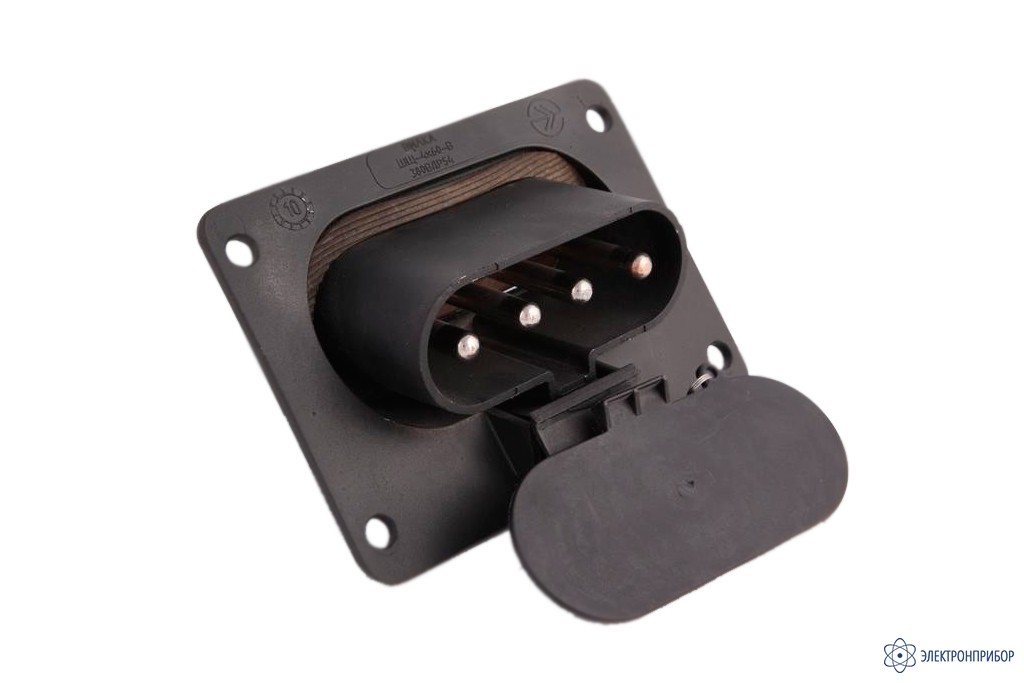

ШЩ 4х60-В — вилка щитовая
Код товара: 31791-
в наличии
Назначение вилки щитовой ШЩ 4x60-В:
Разъемы (соединители штыревые (штекерные) четырехконтактные) ШК, ШЩ 4х15, 4х25, 4х32, 4х60, 4х100 А предназначены для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В (амплитудное значение).
Соединители (разъёмы питания) предназначены для объемного монтажа (распайка разъёмов), подсоединение жил кабеля к контактам производится с помощью винтов.
Фиксация сочлененного положения розетки щитовой с розеткой кабельной ШК-ШК 4х15А, 4х25, 4х32А производится с помощью ручек-скобок и специальных выступов, расположенных на корпусах.
Фиксация щитового и кабельного (разъёмов) соединителей ШЩ-ШК 4х25, 4х60, 4х100А, а также кабельных вилки и розетки ШК-ШК 4х60, 4х100А обеспечивает крышка.
Область применения вилки щитовой ШЩ 4x60-В:
Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания), в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.
Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).
Преимущества разъемов ШК-ШЩ:
- Основной отличительной чертой электрических разъёмов ШК-ШЩ 15, 25, 60, 100А, является высокая перегрузочная способность (до 3-х крат). Например, электроразъём на ток 25А легко выдерживает нагрузку в 50А, а разъём на ток 60А до 150А.
- Корпус разъёма из алюминиевого сплава выдерживает значительные механические нагрузки в условиях УХЛ1 по ГОСТ15150, что обеспечивает стабильную работу при внешних температурах от +50 до -50 °С. Высокую коррозионную защиту гарантирует полимерное порошковое покрытие корпуса.
- Длительный ресурс сочленений-расчленения, а также низкое контактное сопротивление (до 0,005 Ом) обеспечивает гальваническое никелирование контактной пары. В отличии от пластмассовых соединителей стойки к УФ излучениям.
-
-
Технические характеристики вилки щитовой ШЩ 4x60-В:
Параметр Значение Тип разъема вилка Тип контакта штыревой Тип соединителя щитовой Материал изолятора термореактопласт Сила тока на контакт 60 А Диаметр применяемого кабеля 10-30 мм Сопротивление на контактах, не более 0,005 Ом Степень защиты IP54 Сопротивление изоляции, не менее 5 МОм Рабочая температура воздуха -50° - +50 °С Относительная влажность воздуха до 98 % Количество контактов в контактной группе 4 Номинальное напряжение 380 В Частота тока 60 Гц Способ присоединения к контактам жил кабеля прижимные винты Покрытие контактов никелированное Покрытие корпуса порошковая краска Цвет черный Сочленение со следующими продуктами Розетка кабельная ШК 4х60 5ДК 704-1/ШК 4х60 5ДК 573011/СШК8-4х60-Р Масса 1,6 кг -
Комплект поставки ШЩ 4х60-В
№ Наименование Количество 1 Вилка щитовая ШЩ 4х60-В 1
