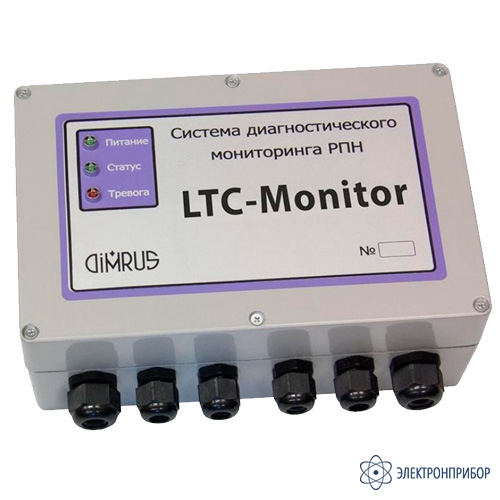

LTC-Monitor — выносной модуль контроля РПН

Код товара: 36124
  • Назначение выносного модуля контроля РПН LTC-Monitor:

    Выносной модуль контроля РПН LTC- Monitor предназначен для контроля состояния РПН трансформатора.

    Описание выносного модуля контроля РПН LTC-Monitor:

    В рабочем режиме модуль LTC- Monitor непрерывно отслеживает следующие параметры:

    • Текущее положение РПН (от датчика положения РПН), по этим данным прибор рассчитывает наработку в каждом из положений;
    • Две температуры;
    • Момент переключения РПН (для определения момента переключения, прибор использует величину сигнала тока с электродвигателя РПН, для этого в настройках прибора задается порог тока в амперах, при превышении которого считается что двигатель РПН включен).

    В момент переключения РПН, LTC- Monitor начинает регистрацию данных по следующим каналам: тока, напряжения и вибрации. Регистрация заканчивается после окончания переключения (длительность переключения не должна превышать 20 секунд). Далее по полученным сигналам тока и напряжения путем перемножения получается сигнал активной мощности. В результате обработки полученных данных, получаются следующие величины, которые сохраняются в энергонезависимую память прибора: дата и время переключения РПН, СКЗ токов нагрузки, СКЗ сигнала напряжения, СКЗ сигнала тока, СКЗ сигнала виброускорения, средняя активная мощность, коэффициенты отношения по току (PI), напряжению (PU), вибрации (PV) и мощности (PW).

    Коэффициент отношения показывает: во сколько раз отклонялись регистрируемые сигналы во время переключения от своего нормального значения. Также в этом замере сохраняются данные, отслеживаемые в режиме реального времени (температура, положение РПН и наработка).

    Процесс измерения вибрации и токов нагрузки в модуле LTC- Monitor запускается в момент переключения РПН (описан выше) или в зависимости от настроек модуля: по расписанию, через интервал времени, по команде из системы верхнего уровня или при нажатии на кнопку “Ent” выносного пульта управления. Эти данные сохраняются в энергонезависимую память модуля с данными, отслеживаемыми в режиме реального времени (температура, положение РПН и наработка).

  • Технические характеристики выносного модуля контроля РПН LTC-Monitor:

    Параметр Значение
    Каналы регистрации Канал измерения вибрации, канал измерения тока привода РПН, канал измерения напряжения двигателя привода РПН, 2 канала измерения температуры, 3 канала измерения токов нагрузки
    Номинальное переменное напряжение фазы двигателя РПН 220 В
    Диапазон тока фазы двигателя РПН 0,1–5 А
    Диапазон измерения вибрации 0,03–15 g
    Полоса частот измерения вибрации 5–1000 Гц
    Напряжение питания датчика вибрации 15–30 В
    Приведенная погрешность при измерении вибрации 5 %
    Диапазон измерения температуры блока РПН От минус 55 до плюс 150 °С
    Габаритные размеры модуля 222 × 170 × 82 мм
    Средняя наработка на отказ модуля Не менее 10000 часов
    Срок службы модуля Не менее 10 лет
  • Комплект поставки LTC-Monitor

    Наименование Количество
    1 Выносной модуль контроля РПН LTC-Monitor 1
