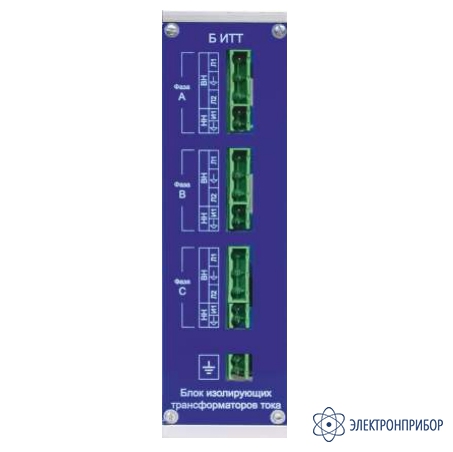

M21 — модуль изолирующих трансформаторов тока БИТТ

Код товара: 52229

  • Назначение модуля изолирующих трансформаторов тока БИТТ M21:

    Высоковольтные подстанции, на которых обычно монтируются силовые трансформаторы, обладают рядом специфических особенностей. Основными из этих особенностей являются:

    • Высокий уровень промышленных и высокочастотных помех, который отрицательно сказывается на точности получаемых диагностических заключений;
    • Протекание по цепям заземления оборудования больших уравнительных токов. Возникающие при этом разности потенциалов практически не сказываются на работе оборудования, но при проведении точных расчетов, например, при определении тангенсов углов потерь изоляции вводов, приводят к недопустимым погрешностям.

    Для уменьшения влияния этих помех в системе TDM используются модули гальванической изоляции, при помощи которых измерительные цепи системы мониторинга изолируются от реальных цепей подстанции и трансформатора.

    Модуль M21 включает в себя три специально разаработанные измерительные трансформаторы тока 0,1/0,1 А.

    Служит для гальванической развязки измерительных цепей модуля M3 системы TDM, служащего для регистрации токов проводимости высоковольтных вводов трансформатора. Гальванически изолируются цепи от ПИН ввода и цепи прибора.

    Использование модуля БИТТ эффективно тогда, когда между «землями» трансформатора и прибора TDM возникает разница потенциалов хотя бы в единицы и даже доли вольта. Очень полезно использование БИТТ для контроля состояния вводов групповых трансформаторов, когда разнесены даже «земли» отдельных фаз.

    Использование БИТТ является хорошим решением для разделения цепей при совместном использовании систем мониторинга и систем защиты типа КИВ-500.

    Изолирующие модули в системе TDM также применяются для разделения цепей измерительных трансформаторов тока. Это делается для исключения совместного влияния цепей РЗА, систем коммерческого учета электроэнергии и токовых цепей системы мониторинга. При использовании этих модулей обеспечивается гальваническая изоляции системы мониторинга TDM от других измерительных систем.

  • Комплект поставки M21

    № Наименование Количество
    1 Модуль изолирующих трансформаторов тока БИТТ M21 1
