M3 — модуль контроля состояния 6 вводов трансформатора
Код товара: 36121-
-
Производитель
Назначение модуля контроля состояния 6 вводов трансформатора M3:

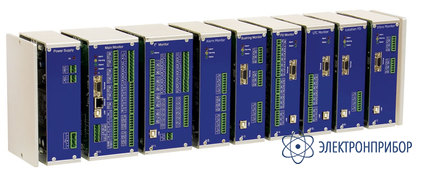

Модуль «Bushing Monitor» (М3) предназначен для контроля изоляции высоковольтных вводов трансформаторов под рабочим напряжением в режиме постоянного мониторинга, выявления изменений контролируемых параметров, включение систем сигнализации.
Особенности модуля контроля состояния 6 вводов трансформатора M3:
Состав технических средств модуля M3:
- микропроцессорный модуль M3;
- набор датчиков контроля токов проводимости и частичных разрядов;
- соединительные кабели и металлорукав;
- программное обеспечение для считывания информации в компьютер и настройки модуля.
Модуль M3 в целом, позволяет контролировать несколько параметров, отражающих состояние изоляции вводов трансформатора:
- небаланс токов проводимости вводов трансформатора;
- тангенс угла потерь и емкость вводов под рабочим напряжением;
- связь между небалансом токов проводимости и температурой верхних слоев масла (температурный коэффициент);
- скорость изменения небаланса токов проводимости.
Основными источниками сигналов служат специально разработанные датчики марки «DB-2», монтируемые на ПИН высоковольтных вводов. Датчик «DB-2» снимает с измерительного вывода комплексный сигнал, содержащий ток проводимости промышленной частоты и высокочастотный сигнал частичных разрядов.
Сигналы токов проводимости с датчиков каждого набора вводов внутри прибора объединяются на нагрузочных сопротивлениях, соединенных в звезду. При настройке модуля M3 производится уравновешивание входных сигналов подстроечными сопротивлениями. Далее микропроцессорный модуль контролирует появление напряжения смещения, между общей землей, и искусственно созданной нулевой точкой. Благодаря применению фильтров прибор не чувствителен к наличию высших гармонических составляющих в напряжении с датчиков.
Через заданные интервалы времени модуль M3 автоматически контролирует появление напряжения смещения. Модуль M3 управляет выходным реле модуля «Мain Monitor» и включает его при превышении защитного порога.
Передача информации в системы верхнего уровня производится через модуль «Main Monitor» по интерфейсу RS-485 (протоколам Modbus RTU или TCP).
Полученную информацию модуль хранит в энергонезависимой памяти, что позволяет также выявлять тенденции в изменении состояния изоляции.

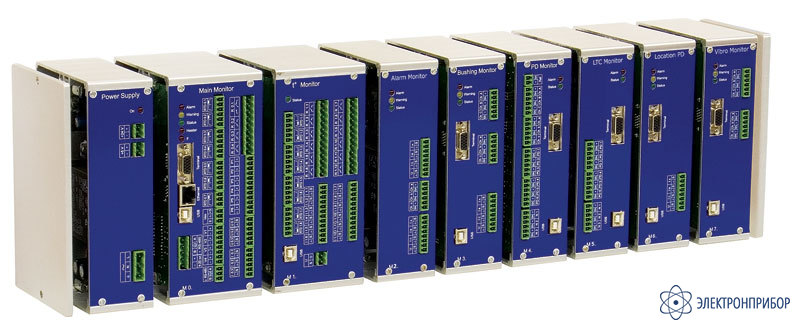

Модуль M3 эксплуатируется установленным в монтажный шкаф системы «TDM».
На лицевой панели корпуса модуля M3 располагаются индикаторы, отражающие текущий режим работы модуля и параметры технического состояния контролируемых вводов трансформатора.
-
-
Технические характеристики модуля контроля состояния 6 вводов трансформатора M3:
Параметр Значение Количество контролируемых вводов 6 Количество каналов измерения тока нагрузки 3 Рабочее напряжение вводов (35–750) кВ Объем энергонезависимой памяти (FLASH) для хранения информации 32 Мб Порты внешней связи прибора RS-485, USB Напряжение питания 5 В Потребляемый ток, не более 0,5 А Ток проводимости (5-100)мА Технологические параметры (0–5)В Примечание - По согласованию с заказчиком диапазон измеряемого тока проводимости может быть изменен -
Комплект поставки M3
№ Наименование Количество 1 Модуль контроля состояния 6 вводов трансформатора M3 1 -
Совместимость с M3
-
TDM P-034, комплексная система мониторинга и диагностики состояния силовых трансформаторов
