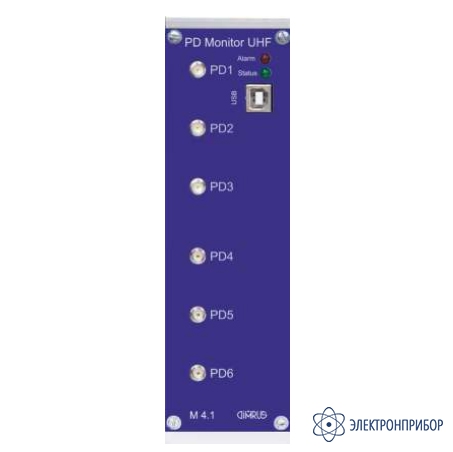

M4.1 — модуль регистрации частичных разрядов в диапазоне UHF

Код товара: 52225

  • Назначение модуля регистрации частичных разрядов в диапазоне UHF M4.1:

    Диагностический модуль M4.1 предназначен для регистрации частичных разрядов в баке трансформатора в сверхвысокочастотном диапазоне в системе TDM. Сверхвысокочастотный диапазон считается наиболее эффективным для диагностики, так как UHF датчики частичных разрядов располагаются внутри трансформатора и экранируются от внешних помех металлическим баком. Недостатком использования этого диапазона для измерения частичных разрядов является более высокая сложность и стоимость измерительного оборудования.

    С модулем M4.1 могут использоваться различные электромагнитные антенны, встраиваемые в бак трансформатора. Можно применять стандартные антенны марки ACS, или заказные, учитывающие конструктивные особенности контролируемого трансформатора.

    Функциональное назначение модуля регистрации частичных разрядов в диапазоне UHF M4.1:

    • Модуль M4.1 предназначен для регистрации частичных разрядов внутри бака контролируемого трансформатора при помощи встроенных датчиков. Благодаря такому монтажу датчиков уровень внешних помех очень низкий, так как корпус бака трансформатора является хорошим экраном;
    • Регистрация частичных разрядов производится в сверхвысокочастотном (UHF) диапазоне частот, поэтому модуль M4.1 практически не чувствителен к сигналам коронных разрядов, уровень которых в высоковольтном оборудовании очень высок. Это происходит потому, что частота коронных разрядов сравнительно невысока и обычно не превышает 100 200 МГц;
    • Благодаря этим двум причинам модуль M4.1 имеет очень высокую чувствительность, что дает возможность выявлять дефекты в изоляции трансформатора на самых ранних стадиях развития, когда другие диагностические методы, например, контроль растворенных в масле газов, не показывает даже признаков дефектов;
    • При помощи алгоритмов встроенной экспертной системы, частично находящейся в модуле, а частично в программном обеспечении INVA, производится диагностика типа дефекта, выявленного в изоляции, оценивается уровень его развития и степень опасности для дальнейшей эксплуатации контролируемого трансформатора.

  • Технические характеристики модуля регистрации частичных разрядов в диапазоне UHF M4.1:

    Наименование Тип Диапазон, ГГц
    Входные каналы измерения частичных разрядов
    Частичные разряды PD1 Антенна 0,4 ÷ 1,5
    Частичные разряды PD2 Антенна 0,4 ÷ 1,5
    Частичные разряды PD3 Антенна 0,4 ÷ 1,5
    Частичные разряды PD4 Антенна 0,4 ÷ 1,5
    Частичные разряды PD5 Антенна 0,4 ÷ 1,5
    Частичные разряды PD6 Антенна 0,4 ÷ 1,5
    Информационные каналы и интерфейсы связи
    Интерфейс USB Для PC
    Индикаторы на лицевой панели модуля
    Alarm (Авария) Красный Предаварийное
    Status (Состояние) Зеленый

  • Комплект поставки M4.1

    № Наименование Количество
    1 Модуль регистрации частичных разрядов в диапазоне UHF M4.1 1
