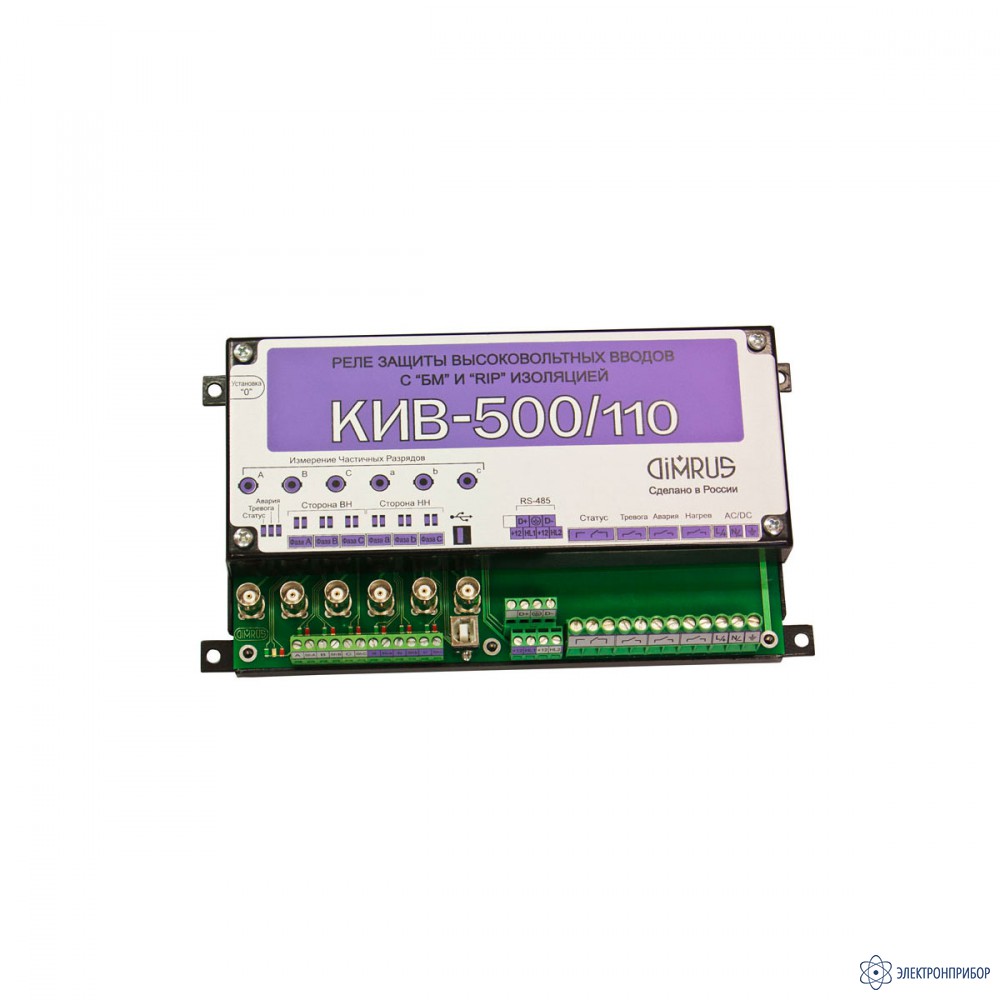

КИВ-500/110 (на 6 вводов) — универсальное реле защиты вводов с изоляцией
Код товара: 29237-
Является модификацией КИВ-500/110
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
74028-19 до 15.02.2029
-
Производитель
Назначение универсального реле защиты КИВ-500/110:
Универсальное реле марки «КИВ-500/110» предназначено для защиты силовых трансформаторов при повреждении высоковольтных вводов с классической изоляцией «бумага-масло» и современной твердой RIP изоляцией.
Реле «КИВ-500/110» предназначено для решения двух важных практических задач:
- Формирования защитных сигналов о тревожном и предаварийном состоянии вводов, что позволяет своевременно вывести трансформатор из работы
- Оперативно выполнить диагностику технического состояния высоковольтных вводов трансформатора с определением дефектного ввода и типа возникшего дефекта
Особенности универсального реле защиты КИВ-500/110:
- Реле «КИВ-500/110» может быть использовано для защиты вводов трансформаторов с различными типами изоляции
- Реле может быть использовано для контроля трансформатора, в фазах которого установлены вводы различных марок, даже имеющие различные типы изоляции, БМ и RIP
- Реле «КИВ-500/110» рассчитано на работу с вводами, имеющими практически любое рабочее напряжение - от 110 до 750 кВ, что не может быть реализовано на основе реле «КИВ-500», имеющем низкую чувствительность при малых токах проводимости вводов
- Реле имеет лучшую помехозащищенность, благодаря использованию цифровых алгоритмов обработки и фильтрации сигналов на уровне помех
- При превышении порогов реле всегда указывается, ввод какой фазы явился причиной его включения. Это значительно облегчает проведение диагностических работ
- Наличие в реле «КИВ-500/110» современных интерфейсов для связи с системой АСУ-ТП позволяет непрерывно анализировать состояние вводов трансформатора. В результате у персонала появляется возможность диагностировать возникающие и развивающиеся дефекты изоляции вводов на ранних этапах их развития
-
-
Технические характеристики универсального реле защиты КИВ-500/110
Параметр КИВ-500/110 (на 3 ввода) КИВ-500/110 (на 6 вводов) Количество контролируемых высоковольтных вводов 3 6 Рабочее напряжение контролируемых вводов, кВ 110 ÷ 750 Диапазон измеряемых токов проводимости вводов, А 0,005 ÷ 0,200 Диапазон настройки порога тревожного состояния, % 1 ÷ 10 Диапазон настройки порога предаварийного состояния, % 3 ÷ 20 Точность настройки порогов состояния, % ± 0,1 Временная задержка срабатывания на каждом пороге, с 1 ÷ 20 Точность настройки времени задержки срабатывания реле, с ± 0,1 Диапазон рабочих температур датчиков токов проводимости, °С -60 ÷ +90 Напряжение питание реле, В AC/DC 80 ÷ 260 -
Комплект поставки КИВ-500/110 (на 6 вводов)
№ Наименование Количество 1. Универсальное реле защиты вводов с изоляцией "бумага-масло" и твердой RIP-изоляцией КИВ-500/110 1 2. Датчики тока проводимости марки DB-2 6 3. Комплект соединительных коаксиальных кабелей в защитном металлорукаве 1 -
Дополнительная комплектация КИВ-500/110 (на 6 вводов)
-
Модификации КИВ-500/110
-
КИВ-500/110 (на 6 вводов), универсальное реле защиты вводов с изоляцией
Цена по запросу
