Орион-БП-5 — блок питания

Код товара: 44019

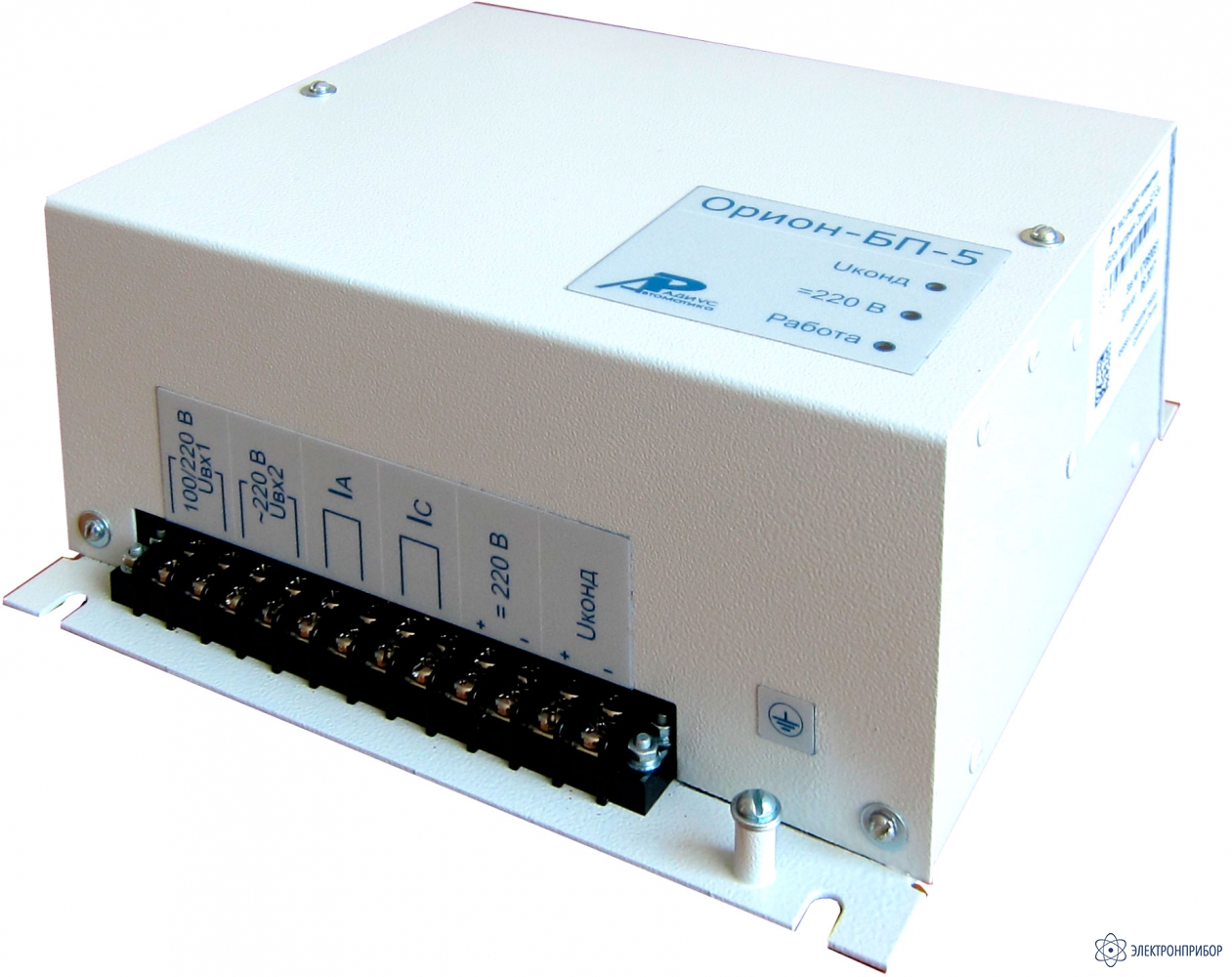

  • Блок питания Орион-БП-5 Блок питания Орион-БП-5

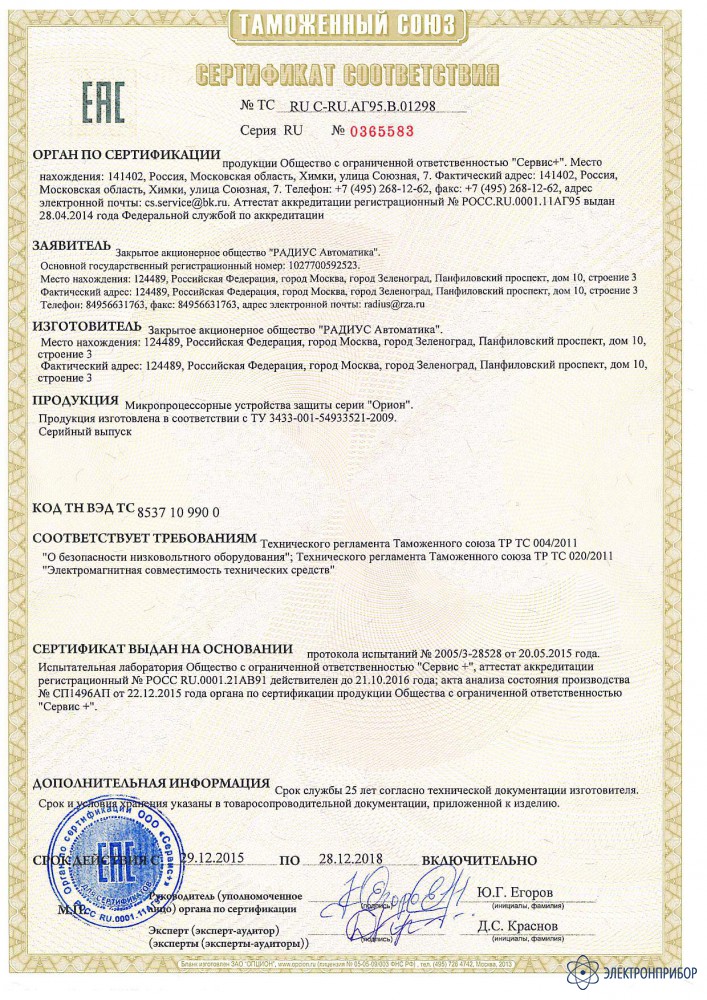

    Сертификаты

    Назначение блока питания Орион-БП-5:

    Блок питания Орион-БП-5 предназначен для обеспечения устройств релейной защиты серий «Орион», «Сириус» и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.

    Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) и/или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.

    Устройство содержит два токовых входа и два входа для цепей напряжения.

    Кроме того, устройство содержит накопительный конденсатор большой ёмкости. Конденсатор может использоваться для аварийного отключения выключателя.

  • Технические характеристики блока питания Орион-БП-5:

    Параметр Значение
    Входное напряжение (1-й вход), В ≈70-265/=100-375
    Входное напряжение (2-й вход), В ≈175–265
    Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт / 50 Вт, А 4 / 7,5
    Максимальный входной ток длительно, А 10
    Максимальный входной ток кратковременно (2 с), А 200
    Полное сопротивление каждой из цепей тока фаз А и С при наличии входного напряжения, Ом, не более 0,12
    Частота переменного входного напряжения (тока),Гц 50/60
    Выходное напряжение основного выхода, В =215–225
    Максимальная выходная мощность, Вт 50
    Емкость накопительного конденсатора, мкФ 700
    Время установления выходного напряжения, при подаче напряжения на вход, с 0,1
    Время заряда конденсатора до U=200 В, при подаче напряжения на вход, с 2
    Порог подключения конденсатора к выходу, В 200
    Порог отключения конденсатора от выхода, В 100
    К.п.д. по 1-му входу напряжения, не менее 0,8
    К.п.д. по остальным входам, не менее 0,7
    Климатическое исполнение УХЛЗ.1
    Номинальные рабочие значения механических внешних воздействующих факторов M7

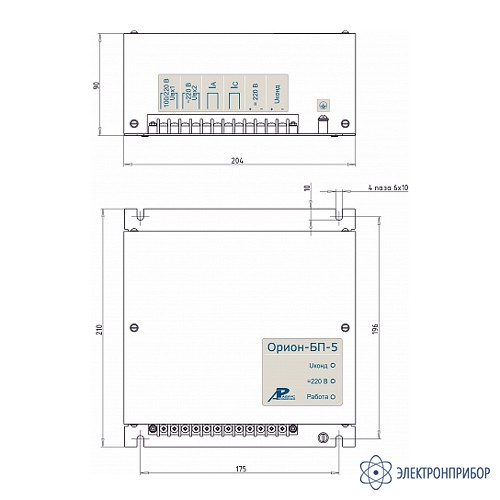

    Габаритные размеры, мм 204×210×94
    Масса изделия (нетто), кг, не более 5

  • Комплект поставки Орион-БП-5

    № Наименование Количество
    1 Блок питания Орион-БП-5 1
