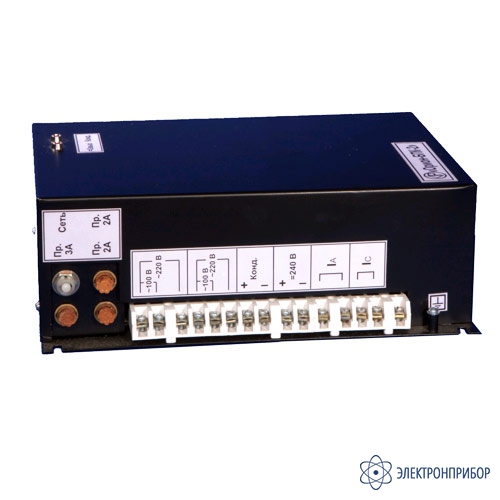

Орион-БПК-2 — блок питания комбинированный для обеспечения питанием МП защит на подстанциях с переменным оперативным током

Код товара: 24270

  • Назначение блока питания Орион-БПК-2:

    Предназначен для обеспечения устройств релейной защиты серий Орион, Сириус и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.

    Кроме того, устройство содержит накопительный конденсатор большой емкости. Конденсатор может использоваться для аварийного питания выключателя.

    Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) и/или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.

    Устройство содержит два токовых входа и два входа для цепей напряжения.

  • Технические характеристики блока питания Орион-БПК-2:

    Параметр Значения
    Номинальное входное напряжение питания 220 В (100 В), 50 Гц
    Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт 6 А
    Рабочий диапазон входного тока 6 - 150 А
    Максимальный входной ток (длительно) 10 А
    Номинальная выходная мощность 20 Вт
    Номинальное выходное напряжение постоянного тока 240 В
    Диапазон выходного напряжения постоянного тока 180 - 260 В
    Емкость накопительного конденсатора 660 мкФ
    Напряжение на накопительном конденсаторе 240 - 320 В
    Габаритные размеры 290 х 230 х 100 мм
    Масса блока, не более 6 кг
    Рабочий диапазон температур – 40 ... +55 °С
    Время снижения выходного напряжения до уровня 180 В от момента пропадания входного переменного напряжения 220 В (без подпитки от токовых входов) при выходной потребляемой мощности 20 Вт, не менее 0,5 с

  • Комплект поставки Орион-БПК-2

    № Наименование Количество
    1. Устройство Орион-БПК-2 1
    2. Руководство по эксплуатации, паспорт 1
