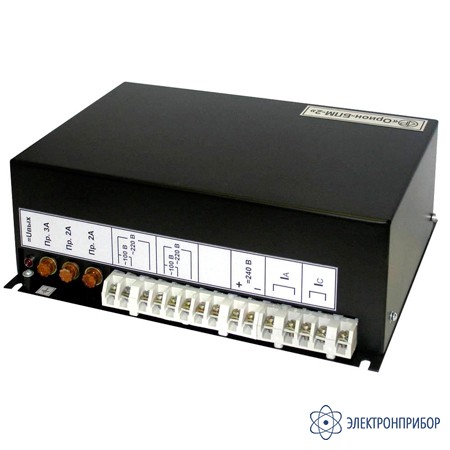

Орион-БПМ-2 — блок питания для обеспечения питанием защит на подстанциях с переменным оперативным током

Код товара: 20601

  • Назначение блока питания  для обеспечения питанием защит на подстанциях с переменным оперативным током Орион-БПМ2:

    Блок питания Орион-БПМ2 обеспечивает устройства релейной защиты серий Орион, Сириус и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.

    Блок питания подключается к трансформаторам собственных нужд ТСН подстанции (РП) или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.

    Предусмотрено быстродействующее АВР цепей напряжения при питании от двух различных источников (максиселектор).

    Функционирование блока питания  для обеспечения питанием защит на подстанциях с переменным оперативным током Орион-БПМ2:

    Блок питания комбинированный представляет собой два развязанных выпрямителя переменного напряжения, работающих на общую нагрузку, со сглаживающим RC-фильтром, обеспечивающим на выходе постоянное напряжение. Подключение к токовым цепям осуществляется через развязывающие трансформаторы тока для каждой из фаз А и С. Выходное напряжение с трансформаторов выпрямляется диодными мостами и также подается на выход. Применение максиселектора на выпрямительных мостиках обеспечивает выходное напряжение по принципу наибольшего. Таким образом, обеспечивается питание нагрузки либо от тока КЗ, либо от оперативного напряжения любого из двух входов при его наличии. Для устранения увеличения выходного напряжения при существенных колебаниях входного или при значительных токах КЗ на выходе дополнительно установлен стабилизатор-ограничитель напряжения, не позволяющий выходному постоянному напряжению возрастать свыше 250 В. Наличие в фильтре электролитического конденсатора большой емкости обеспечивает сохранение выходного напряжения в течение некоторого времени при полном пропадании входных токов и напряжения. Для индикации наличия выходного напряжения на корпусе БП установлен светодиод.

  • Технические характеристики блока питания  для обеспечения питанием защит на подстанциях с переменным оперативным током Орион-БПМ2:

    Параметр Значения
    Номинальное входное напряжение питания, В/Гц 176…242 (80…110) /50
    50 Гц
    Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт, А 5
    Максимальный входной ток (длительно), А 10
    Максимальный входной ток в течение времени не более 2 с, А 150
    Номинальная выходная мощность, Вт 20
    Номинальное выходное напряжение постоянного тока, В 220
    Рабочий диапазон выходного напряжения постоянного тока, В 180…260
    Габаритные размеры (ВхШхГ), мм 94х290х230
    Масса, кг, не более 6
    Рабочий диапазон температур, °С –40…+55

  • Комплект поставки Орион-БПМ-2

    № Наименование Количество
    1. Блок питания Орион-БПМ2 1
    2. Руководство по эксплуатации, паспорт 1
