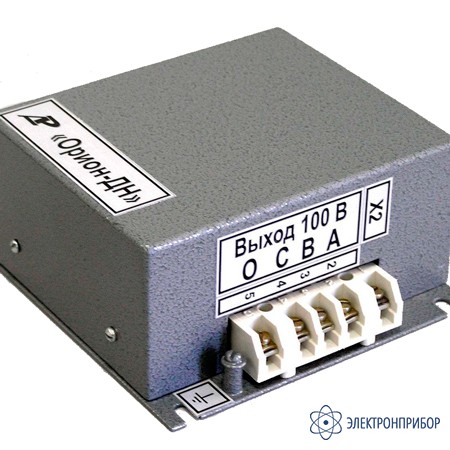

Орион-ДН — делитель напряжения

Код товара: 20606

  • Назначение делителя напряжения Орион-ДН:

    Делитель напряжения Орион-ДН предназначен для обеспечения согласования уровней напряжения, поступающего с трансформатора собственных нужд (ТСН) подстанции, с входным диапазоном напряжений микропроцессорного устройства защиты Сириус-2-В.

    Делитель напряжения Орион-ДН может применяться для реализации автоматического восстановления нормального режима работы после АВР при появлении напряжения вновь до места установки вводного выключателя.

    Входные и выходные цепи могут быть собраны как в "звезду", так и в "треугольник". Все клеммы Делителя напряжения изолированы от корпуса.

    Функционирование делителя напряжения Орион-ДН:

    Делитель напряжения представляет собой резистивный делитель напряжения.

    Входные напряжения на него могут подаваться от ТСН с номинальным фазным напряжением 220 В (линейное 380 В) или 127 В (линейное 220 В). На выходе формируются линейные напряжения 100 В, необходимые для правильного функционирования терминалов серии "Сириус-2". Максимальный потребляемый ток по каждой фазе по любому входу не превышает 30 мА.

  • Технические характеристики делителя напряжения Орион-ДН:

    Параметр Значения
    Номинальные входные напряжения (фазные) 220 В (127 В)
    Номинальный входной ток каждой фазы 30 мА
    Номинальные выходные напряжения (линейные) 100 В
    Рабочий диапазон температур от -40 до +55 оС

  • Комплект поставки Орион-ДН

    № Наименование Количество
    1. Делитель напряжения Орион-ДН 1
    2. Руководство по эксплуатации, паспорт 1
