Орион-ДЗ — устройство оптоволоконной дуговой защиты
Код товара: 20607-
-
Гарантия
3 года
-
Производитель
Описание устройства оптоволоконной дуговой защиты Орион-ДЗ:
Устройство с волоконно-оптическим датчиком Орион-ДЗ предназначено для фиксации момента возникновения дуги в шкафах комплектных распределительных устройств (КРУ) 6–35 кВ и выдачи сигнала управления в цепи автоматики и релейной защиты.
Устройство Орион-ДЗможет быть использовано как совместно с устройствами микропроцессорной релейной защиты типа «Сириус», «Орион», с устройствами других фирм-изготовителей, так и с любыми другими видами защит, например, на электромеханической элементной базе.

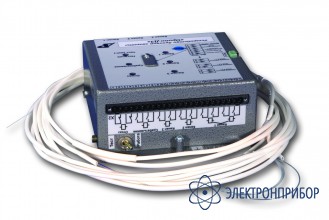

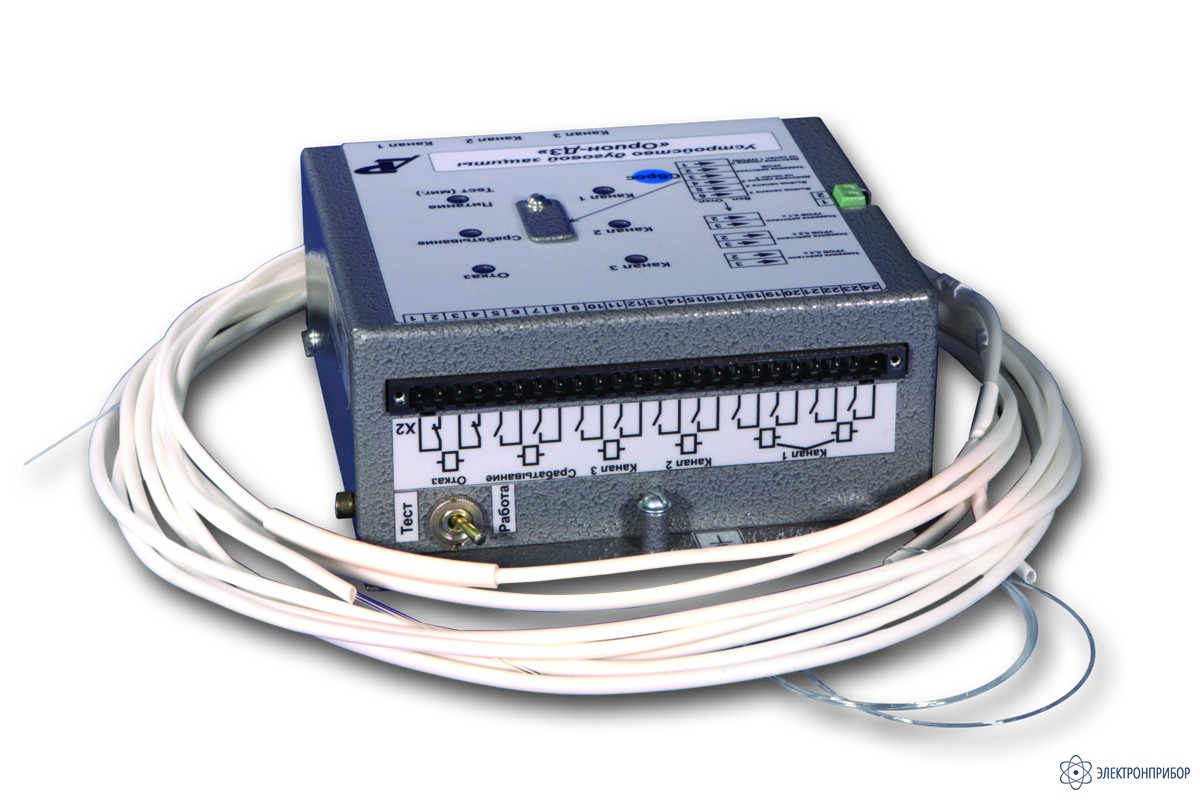

Устройство Орион-ДЗ выполнено в виде блока (имеющего выходные реле для подключения к исполнительным органам), устанавливаемого в релейном отсеке ячейки, и трёх датчиков дуги, размещаемых в контролируемых отсеках.
Особенности устройства оптоволоконной дуговой защиты Орион-ДЗ:
- Устройство имеет три датчика дуги – по числу возможных замкнутых объемов ячейки КРУ, КРУН или КСО. Первый и второй датчики могут объединяться по схеме ИЛИ при конфигурировании системы и работать одновременно на отключение секционного выключателя, вводного выключателя и, дополнительно, на вход сигнализации блока защиты своего выключателя (для локализации места и причины отключения секции или ввода). Третий датчик работает на реле, которое может воздействовать на собственный выключатель и, после определённой временной задержки, на отключение секционного и вводного выключателя;
- Оптическая система устройства позволяет фиксировать момент возникновения электрической дуги и практически не чувствительна к другим источникам света (фонарик, лампы накаливания, люминесцентные или прямой солнечный свет);
- В устройстве предусмотрена защита от ложных срабатываний, например, при возникновении импульсных электромагнитных помех большой мощности;
- В устройстве обеспечено максимальное быстродействие от момента возникновения дуги до срабатывания выходных реле – не более 10 мс;
- В устройстве применена выходная сигнализация «Отказ», реализованная на реле с нормально замкнутыми контактами и срабатыванием реле при наличии оперативного напряжения (питания), а также при нормальном функционировании (целостности) датчиков дуги. В случае нарушения целостности датчика дуги выдаётся сигнал «ОТКАЗ». Работоспособность каналов устройства при этом не нарушается;
- Датчики дуги выполнены в виде оптоволокна с пластиковой прозрачной оболочкой и воспринимают излучение боковой поверхностью. Для повышения чувствительности датчика дуги приёмное кольцо размещается в отсеке таким образом, чтобы излучение вероятной дуги не затенялось. Рекомендованная длина световода равна 1,5—3 м, что позволяет охватить им все возможные места защищаемого отсека ячейки;
- Проверку работоспособности устройства, установленного непосредственно на объекте (в ячейке), допускается производить стандартной фотовспышкой с запасаемой энергией 8–10 Дж. Устройство должно срабатывать на расстоянии не менее 0,6 м между приёмным кольцом датчика дуги и фотовспышкой;
- Устройство может использоваться с тремя, двумя и одним датчиками дуги без нарушения логики функционирования. Возможна также установка двух-трёх датчиков дуги в одном отсеке для большей надежности;
- В устройстве установлены светодиоды для индикации как нормальной работы, так и факта срабатывания (светодиоды-блинкеры) каждого из каналов устройства, с памятью до сброса. Для сброса выходного реле «Срабатывание» и светодиодов-блинкеров на передней панели устройства предусмотрена кнопка «Сброс».
Варианты исполнения устройства оптоволоконной дуговой защиты Орион-ДЗ:
Устройство Орион-ДЗ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Орион-ДЗ-х, где
х – исполнений по стороне ввода:
Н – исполнение с нижним вводом датчиков дуги с креплением на винт М5 и под DIN рейку;
В – исполнение с верхним вводом датчиков дуги с креплением на винт М5 и под DIN рейку. -
-
Технические характеристики устройства оптоволоконной дуговой защиты Орион-ДЗ в зависимости от варианта исполнения:
Модель Исполнение по стороне ввода Орион-ДЗ-Н нижний ввод датчиков дуги с креплением на винт М5 и под DIN рейку Орион-ДЗ-В верхний ввод датчиков дуги с креплением на винт М5 и под DIN рейку Технические характеристики устройства оптоволоконной дуговой защиты Орион-ДЗ:
Параметр Значение Время срабатывания устройства, мс, не более 10 Число датчиков дуги от 1 до 3-х Число выходных реле (групп контактов) 6 (12) Габаритные размеры (ВхШхГ), мм 200х155х70 Масса, кг, не более 3 -
Комплект поставки Орион-ДЗ
№ Наименование Количество 1 Устройство оптоволоконной дуговой защиты Орион-ДЗ в выбранном исполнении 1 2 Руководство по эксплуатации 1 3 Паспорт 1 -
