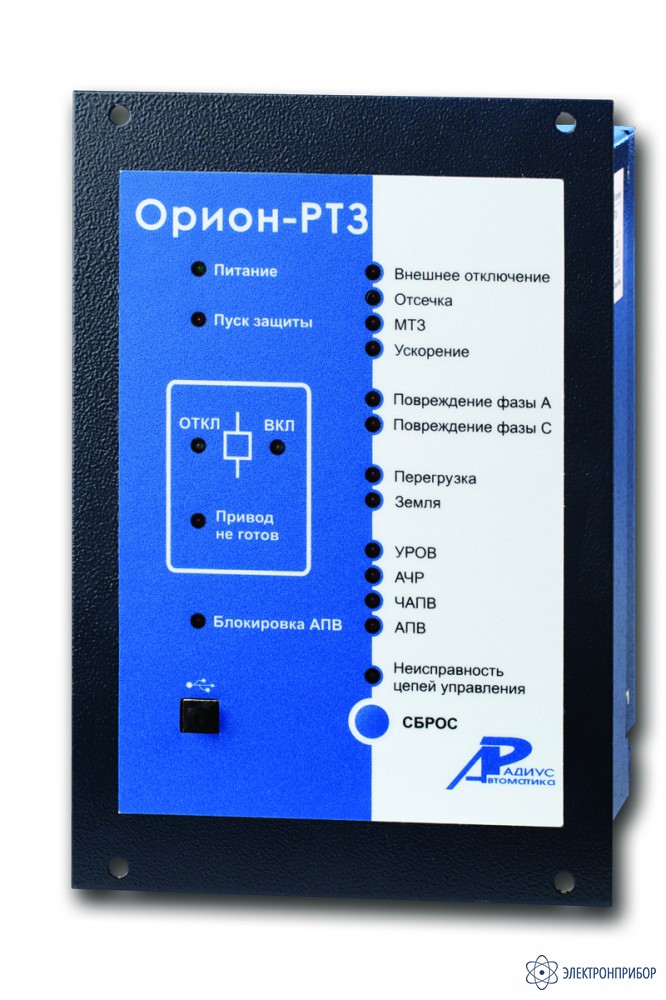

Орион-РТЗ — микропроцессорное устройство токовой защиты для подстанций с переменным оперативным током

Код товара: 20609
  • 2 варианта исполнения

    Описание микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

    Микропроцессорное устройство защиты Орион-РТЗ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-10 кВ, но может применяться и для других классов напряжения.

    Устройство предназначено для работы на подстанциях с переменным оперативным током и может непосредственно работать с выключателями, катушки отключения которых включены «по схеме дешунтирования».

    Микропроцессорное устройство Орион-РТЗ может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности.

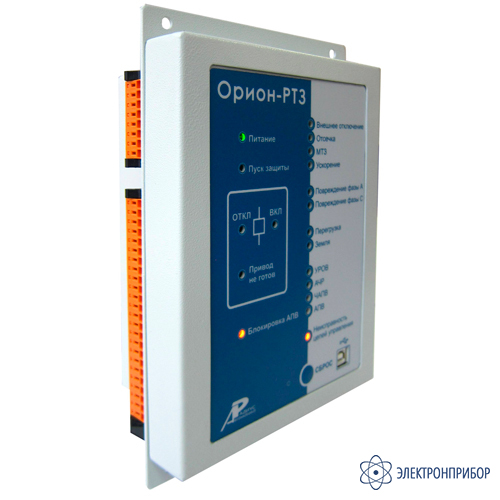

    Устройство защиты Орион-РТЗ выпускается в двух модификациях:

    • с передним присоединением «-П» (для установки на глухую стенку) - Орион-РТЗ-П;
    • c задним присоединением «-З»- Орион-РТЗ-З.

    По напряжению оперативного питания устройство выпускается только на напряжение 220 В переменного тока частоты 50 Гц.

    Особенности микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

    • шунтирование трансформаторов тока токовой подпитки при наличии напряжения оперативного питания;
    • существенно уменьшена глубина устройства и его вес;
    • новая технологичная элементная база повышенной надежности;
    • полная обратная совместимость с устройствами предыдущего поколения;
    • усовершенствована рекомендуемая схема построения системы РЗА повышенной экономической эффективности для ПС и РП на переменном опертоке;
    • замена симисторной схемы дешунтирования на мощное электромагнитное реле, что позволило увеличить максимальный коммутируемый ток до 200 А.

    Функции защиты микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

    • токовая отсечка с контролем двух фазных токов с независимой выдержкой времени с возможностью блокировки ступени с помощью внешнего
    • сигнала, ступень может использоваться как логическая защита шин (ЛЗШ);
    • максимальная токовая защита (МТЗ) от междуфазных повреждений как с независимой, так и с одним из пяти видов зависимых характеристикток-время;
    • автоматический ввод ускорения ступени МТЗ при любом включении выключателя;
    • защита от перегрузки с независимой характеристикой выдержки времени;
    • защита от однофазных замыканий на землю (ОЗЗ) по току нулевой последовательности основной частоты 50 Гц с независимой характеристикой выдержки времени;
    • исполнение внешнего сигнала аварийного отключения, например дуговой защиты;
    • формирование сигнала УРОВ при отказах своего выключателя.

    Функции автоматики микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

    • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
    • одно- или двукратное АПВ;
    • формирование сигнала пуска МТЗ для организации логической защиты шин;
    • отключение и включение выключателя по внешним сигналам АЧР и ЧАПВ.

    Дополнительные сервисные функции микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

    • фиксация сработавшей ступени защиты, а также токов в момент аварии в энергонезависимой памяти;
    • измерение длительности отключения выключателя;
    • дополнительные реле и светодиоды сигнализации и индикации.

    Эксплуатационные возможности микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик) с помощью компьютера через канал связи;
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикация положения выключателя, а также контроль исправности его цепей управления;
    • передача параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
    • блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов управления и блокировок, выдача команд управления, аварийной и предупредительной сигнализации;
    • управление аварийным отключением выключателя по схеме «дешунтирования»;
    • гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

    Повышение экономической эффективности с Орион-РТЗ и Сириус-2-ТН-К:

    Применение устройства Орион-РТЗ совместно с реле напряжения Сириус-2-ТН-К позволяет с одной стороны - обеспечить до одной трети улучшение бюджета по отношению к решениям на традиционных микропроцессорных устройствах РЗА, с другой стороны - построить современную полнофункциональную систему РЗА для подстанций, не уступающую по надежности традиционным решениям.

    Распределение функций РЗА:

    • Устройство Орион-РТЗ: ТО, МТЗ, АУВ, АПВ, ЗДЗ, ЗОЗЗ, ЛЗШ;
    • Реле напряжения Сириус-2-ТН-К: ЗМН, ОЗЗ, АЧР, АВР, ВНР, ЧАПВ, контроль ТН.

  • Технические характеристики микропроцессорного устройства токовой  защиты для подстанций с переменным оперативным током Орион-РТЗ:

    Характеристика Значение
    Число аналоговых входов по току 2
    Число дискретных входов 10
    Число дискретных выходных сигналов (групп контактов) 8 (13)
    Степень защиты, обеспечиваемая корпусом IP54 по лицевой панели и IP20 по остальным частям в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529), кроме клемм подключения
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Габаритные размеры (ВхШхГ), мм 260х160х170
    Масса, кг, не более 5
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

  • Комплект поставки Орион-РТЗ

    № Наименование Количество
    1 Микропроцессорное устройство токовой  защиты для подстанций с переменным оперативным током Орион-РТЗ выбранной модификации 1
    2 Руководство по эксплуатации, паспорт 1
    3 Диск с программным обеспечением (один на партию в один адрес) 1
    4 Кабель USB для подключения устройства к компьютеру (один на партию в один адрес) 1

  • Модификации Орион-РТЗ
