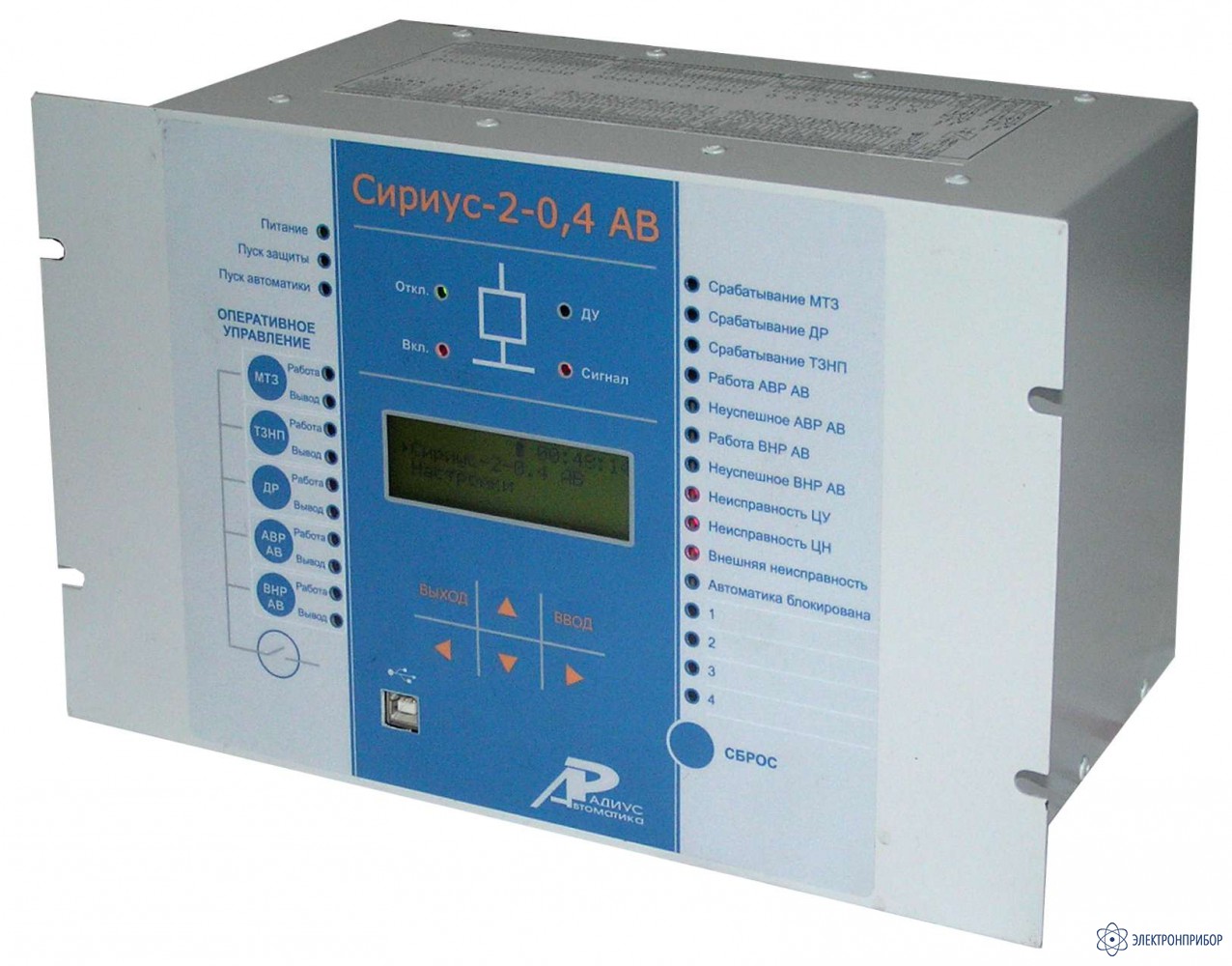

Сириус-2-0,4 АВ — микропроцессорное устройство защиты аварийного ввода для КТП 6 (10)/0,4 кВ и щитов собственных нужд

Код товара: 29240


  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание:

    Микропроцессорное устройство защиты «Сириус-2-0,4 АВ» предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации аварийных вводов секций 0,4 кВ комплектных трансформаторных подстанций, щитов собственных нужд электростанций, промышленных предприятий и других объектов.

    Устройство выполняет функции дальнего резервирования (ДР) при отказе защит или выключателей отходящих от шин 0,4 кВ линий, а также функции блокировки максимальной токовой защиты (БМТЗ) при пусках и самозапусках электродвигателей. При выводе из работы одного или двух рабочих вводов

    Устройство может применяться в комплексе с устройствами «Сириус-2-0,4 ВВ» для выполнения функций автоматического включения резерва (АВР) и восстановления нормального режима после АВР (ВНР) секционированной системы шин 0,4 кВ с одним или двумя аварийными вводами, для схем без секционного выключателя – при наличии аварийного ввода на каждой секции.

    Особенности:

    Устройство обеспечивает выполнение следующих функций защиты и автоматики:

    • двухступенчатая максимальная токовая защита (МТЗ);
    • блокировка чувствительного пускового органа первой ступени МТЗ (БМТЗ);
    • одноступенчатая токовая защита нулевой последовательности (ТЗНП-1);
    • дополнительная ступень токовой защиты нулевой последовательности (ТЗНП-2) для схем с питанием от одного резервного трансформатора двух и более секций шин 0,4 кВ;
    • дальнее резервирование при отказе защит и выключателей отходящих линий (ДР);
    • дополнительная ступень ДР с зависимой времятоковой характеристикой (ЗДР);
    • двухступенчатая защита минимального напряжения (ЗМН); ? контроль исправности цепей напряжения (ЦН) и цепей управления (ЦУ) АВ, СВ, и ВВ;
    • автоматическое включение резерва (АВР АВ);
    • автоматическое восстановление нормального режима (ВНР АВ) после АВР АВ.

    Устройство обеспечивает выполнение следующих функций управления:

    • оперативное управление выключателем аварийного ввода секции 0,4 кВ;
    • оперативное управление секционным выключателем 0,4 кВ.
    • Устройство обеспечивает сигнализацию следующих событий:
    • срабатывание внутренних защит устройства;
    • срабатывание внешних защит;
    • срабатывание АВР аварийного ввода (АВР АВ);
    • срабатывание ВНР после АВР АВ (ВНР АВ);
    • факт неуспешной работы автоматики;
    • заблокированное состояние автоматики при обнаруженных внешних неисправностях;
    • обнаружение неисправности устройства;
    • обнаружение неисправности цепей управления задействованных в схеме выключателей;
    • обнаружение неисправности цепей напряжения;
    • состояние оперативно введенной в работу автоматики;
    • заблокированное состояние автоматики при обнаруженных внешних неисправностях;
    • обнаружение внешних неисправностей;
    • обнаружение задания неверной конфигурации устройства.

    Устройство обеспечивает следующие эксплуатационные возможности:

    • выполнение функций защит, автоматики, управления и сигнализации;
    • местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
    • наличие двух независимых программ уставок с возможностью дистанционного или местного переключения;
    • сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов (КА), неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;
    • регистрация и хранение осциллограмм;
    • наличие программируемых светодиодов и реле с возможностью подключения к определенным точкам функциональных схем алгоритмов;
    • наличие программируемых входов с возможностью изменения логики их функционирования в зависимости от требований конкретного объекта;
    • непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
    • блокировка выходных реле при неисправности устройства для исключения ложных срабатываний;
    • гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям;
    • защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока

    В устройстве предусмотрены календарь и часы астрономического времени с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает возможность синхронизации внутренних часов от внешнего устройства и по каналу АСУ.


    Устройство не срабатывает ложно и не повреждается:

    при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    при подаче напряжения постоянного и выпрямленного тока обратной полярности;
    при замыкании на землю цепей оперативного тока.

  • Технические характеристики:

    Характеристика Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 6
    Число дискретных входов 32
    Число дискретных выходных сигналов 32
    Габаритные размеры (ВхШхГ), мм 190х305х215
    Масса, кг, не более 7
