Сириус-2-Л-К-1А-48В-И2 — реле тока

Код товара: 38458
  • Является модификацией Сириус-2-Л-К

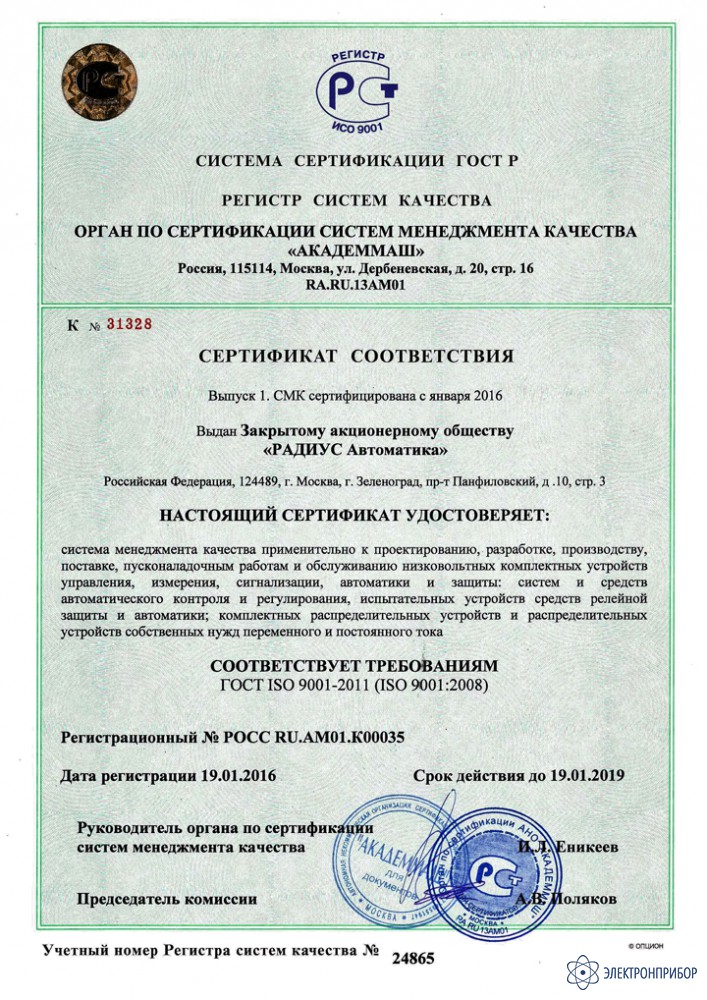

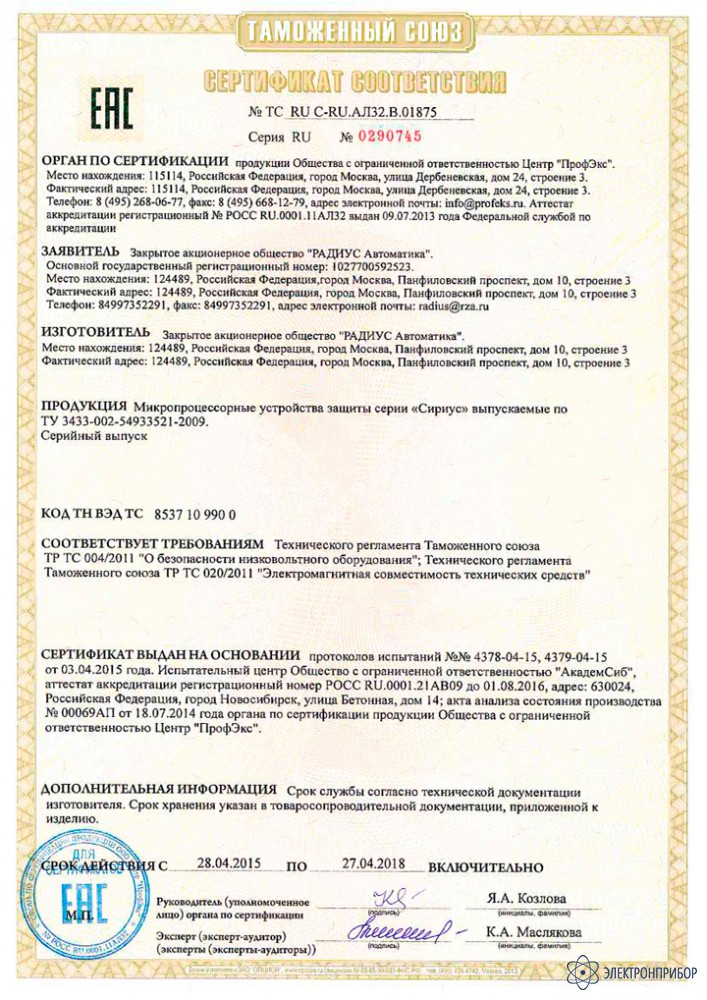

    Сертификаты

    Назначение реле тока Сириус-2-Л-К:

    Реле тока Сириус-2-Л-К предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3-35 кВ. Реле предназначено для защиты воздушных и кабельных линий, вводов, секционных выключателей, а также трансформаторов, преобразовательных агрегатов.

    Интеллектуальное реле тока Сириус-2-Л-К может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности.

    Функции реле тока Сириус-2-Л-К:

    Функции защиты

    • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
    • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; блокировка ступеней МТЗ при броске тока намагничивания;
    • защита от обрыва фазы питающего фидера (ЗОФ);
    • защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
    • защита от однофазных замыканий на землю по току и напряжению основной частоты;
    • логическая защита шин (ЛЗШ): прием и формирование блокирующего сигнала.

    Функции автоматики

    • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
    • возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
    • формирование сигнала УРОВ при отказах своего выключателя;
    • одно- или двукратное АПВ;
    • исполнение внешних сигналов АЧР и ЧАПВ;
    • исполнение внешних сигналов АВР и ВНР.

    Сервисные функции

    • определение места повреждения при срабатывании МТЗ;
    • фиксация токов в момент аварии;
    • дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
    • измерение времени срабатывания защиты и отключения выключателя;
    • встроенные часы-календарь;
    • возможность встраивания устройства в систему единого точного времени станции или подстанции;
    • измерение текущих фазных токов;
    • дополнительные реле и светодиоды с функцией, заданной пользователем;
    • цифровой осциллограф;
    • регистратор событий.

    Эксплуатационные возможности

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикация положения выключателя, а также контроль исправности его цепей управления;
    • определение места повреждения линии (для воздушных линий);
    • передача параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
    • блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов управления и блокировок, выдача команд управления, аварийной и предупредительной сигнализации;
    • гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости Сириус-2-Л-К к перенапряжениям, возникающим во вторичных цепях КРУ.

    Сириус-2-Л-К не срабатывает ложно и не повреждается

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.

    Повышение экономической эффективности с реле тока Сириус-2-Л-К:

    Применение реле тока Сириус-2-Л-К позволяет с одной стороны — обеспечить до одной трети улучшение бюджета по отношению к решениям на традиционных микропроцессорных устройствах РЗА, с другой стороны — построить современную полнофункциональную систему РЗА для подстанций, не уступающую по надежности традиционным решениям.

    На приведенной ниже схеме показан пример построения системы РЗА повышенной экономической эффективности для РП с совместным применением «Реле тока Сириус-2-Л-К» и «Реле напряжения Сириус-2-ТН-К» производства ЗАО «РАДИУС Автоматика».

    Распределение функций РЗА:

    • «Реле тока Сириус-2-Л-К»: ТО, МТЗ, АУВ, АПВ, ЗДЗ, ЗОЗЗ, ЛЗШ
    • «Реле напряжения Сириус-2-ТН-К»: ЗМН, ОЗЗ, АЧР, АВР, ВНР, ЧАПВ, контроль ТН

    Рекомендуемая схема построения РЗА для РП с применением Сириус-2-Л-К и Сириус-2-ТН-К

    Исполнения реле тока Сириус-2-Л-К:

    Реле тока «Сириус-2-Л-К» доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Реле тока «Сириус-2-Л-К-tA-nnnB-ss», где

    «Сириус-2-Л-К» - фирменное название реле;

    tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
    1А – для номинального тока 1 А;
    5А – для номинального тока 5 А;

    nnnB – исполнение устройства по напряжению оперативного тока:
    24В – для напряжения питания 24 В постоянного тока;
    48В – для напряжения питания 48 В постоянного тока;
    110В – для напряжения питания 110 В постоянного тока;
    220В – для напряжения питания 220 В постоянного или переменного тока.

    ss – тип интерфейса связи с АСУ:
    И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
    И2 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP (полностью заменяет выпускаемое ранее исполнение И3 + имеет поддержку протокола МЭК 60870-5-104 и возможность синхронизации времени по SNTP).

    Пример записи реле «Сириус-2-Л-К» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А, с интерфейсами USB и RS485 при заказе: «Реле тока Сириус-2-Л-К-5A-220В-И1».

  • Технические характеристики Сириус-2-Л-К в зависимости от варианта исполнения:

    Вариант исполнения Номинальный ток
    вторичной обмотки ТТ    		 Напряжение
    оперативного тока    		 Тип интерфейса связи с АСУ
    Сириус-2-Л-К-1А-24В-И1 1А 24В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-Л-К-1А-48В-И1 1А 48В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-Л-К-1А-110В-И1 1А 110В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-Л-К-1А-220В-И1 1А 220В DC или AC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-Л-К-1А-24В-И2
    (полностью заменяет выпускаемое
    ранее исполнение И3)    		 1А 24В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-Л-К-1А-48В-И2
    (полностью заменяет выпускаемое
    ранее исполнение И3)    		 1А 48В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-Л-К-1А-110В-И2
    (полностью заменяет выпускаемое
    ранее исполнение И3)    		 1А 110В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-Л-К-1А-220В-И2
    (полностью заменяет выпускаемое
    ранее исполнение И3)    		 1А 220В DC или AC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-Л-К-5А-24В-И1 5А 24В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-Л-К-5А-48В-И1 5А 48В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-Л-К-5А-110В-И1 5А 110В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-Л-К-5А-220В-И1 5А 220В DC или AC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-Л-К-5А-24В-И2
    (полностью заменяет выпускаемое
    ранее исполнение И3)    		 5А 24В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-Л-К-5А-48В-И2
    (полностью заменяет выпускаемое
    ранее исполнение И3)    		 5А 48В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-Л-К-5А-110В-И2
    (полностью заменяет выпускаемое
    ранее исполнение И3)    		 5А 110В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-Л-К-5А-220В-И2
    (полностью заменяет выпускаемое
    ранее исполнение И3)    		 5А 220В DC или AC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP, Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP

    Технические характеристики реле тока Сириус-2-Л-К:

    Параметр Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 1
    Число дискретных входов 24В/48В/110В/220В 11
    Число дискретных выходных сигналов 220В (групп контактов) 9 (10)
    Габаритные размеры (ВхШхГ), мм 162х132х175
    Масса, кг, не более 3
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529)

    IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55
    Полный средний срок службы устройства до списания при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25
