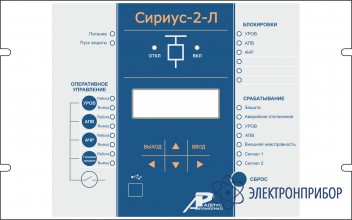

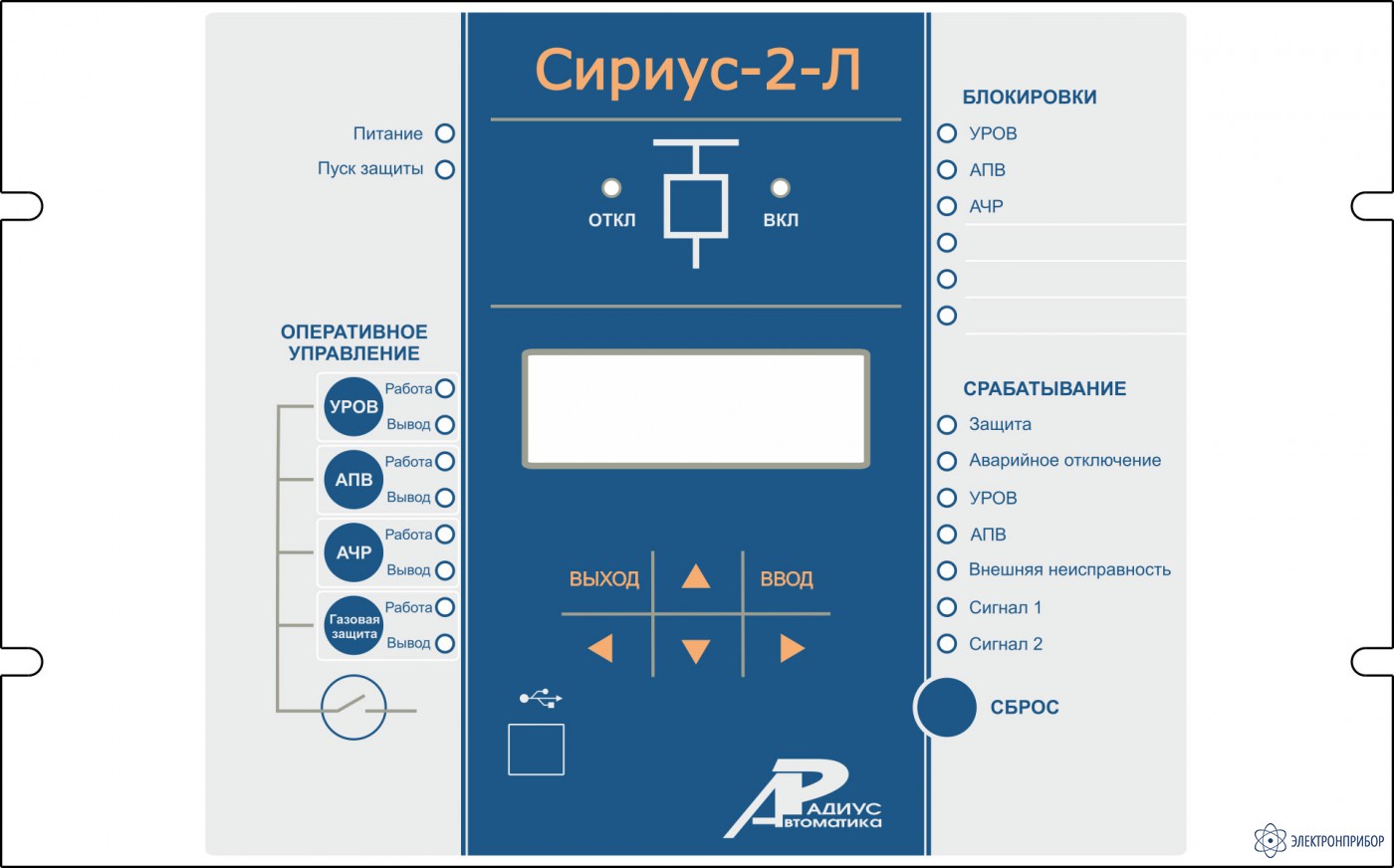

Сириус-2-Л — устройство микропроцессорной защиты линий напряжением 6-35 кВ

Описание устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л:

Устройство Сириус-2-Л предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ. Устройства Сириус-2-Л и Сириус-21-Л отличаются друг от друга порядком нумерации клеммников.

Устройства содержат функцию СПЛ – свободно программируемой логики. СПЛ позволяет расширить функциональные возможности терминала и адаптировать его работу под конкретный объект. Установка редактора СПЛ доступна при обновлении ПО "Старт-3".

Устройства имеют специальное исполнение «И5», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Устройства имеют специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.

Функции устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л:

Функции защиты:

• трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
• автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
• защита от обрыва фазы питающего фидера (ЗОФ);
• защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
• защита от однофазных замыканий на землю по току основной частоты;
• выдача сигнала пуска МТЗ для организации логической защиты шин. Функции автоматики, выполняемые устройством:
• операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
• формирование сигнала УРОВ при отказах своего выключателя; -одно- или двукратное АПВ;
• исполнение внешних сигналов АЧР и ЧАПВ.

Дополнительные сервисные функции:

• определение места повреждения при срабатывании МТЗ;
• фиксация токов в момент аварии;
• дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
• измерение времени срабатывания защиты и отключения выключателя;
• встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или под- станции;
• измерение текущих фазных токов; -дополнительные реле и светодиоды с функцией, заданной пользователем;
• цифровой осциллограф;
• регистратор событий.

Эксплуатационные возможности:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Устройства не срабатывают ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Общие функции платформы Сириус-2:

Устройство обеспечивает следующие эксплуатационные возможности:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Особенности исполнения БПТ:

• возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения;
• возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием»;
• возможность действия выходного отключающего реле на предварительно заряженный конденсатор;
• возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала;
• применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания;
• полнофункциональное соответствие параметров и возможностей с серией устройств Сириус-2.

Исполнения устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л:

Устройство Сириус-2-Л доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-2-Л-tA-nnnB-ss, где

Сириус-2-Л – фирменное название устройства;

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
   1А – для номинального тока 1 А;
   5А – для номинального тока 5 А;

nnnB – исполнение устройства по напряжению оперативного тока:
   24В – для напряжения питания 24 В постоянного тока;
   48В – для напряжения питания 48 В постоянного тока;
   110В – для напряжения питания 110 В постоянного тока;
   220В – для напряжения питания 220 В постоянного или переменного тока;
   220В DC – напряжение питания 220 В постоянного тока;

ss – тип интерфейса связи с АСУ:
   И1 – для исполнения с интерфейсом RS485;
   И2 – для исполнения с интерфейсом Ethernet по «витой паре» (100BASE-TX) с протоколом обмена Modbus TCP и МЭК 60870-5-104;
   И4-FX – для исполнения с двумя оптическими интерфейсами Ethernet (100BASE-FX) и протоколом обмена МЭК 61850 (редакция 2);
   И4-TX – для исполнения с двумя интерфейсами Ethernet по «витой паре» (100BASE-ТX) и протоколом обмена МЭК 61850 (редакция 2);
   И5-FX – для исполнения с двумя оптическими интерфейсами Ethernet (100BASE-FX) и протоколами обмена МЭК 61850 (редакция 2) и Modbus TCP;
   И5-TX – для исполнения с двумя интерфейсами Ethernet по «витой паре» (100BASE-ТX) и протоколами обмена МЭК 61850 (редакция 2) и Modbus TCP;

gg – исполнение устройства по соответствию отраслевым стандартам:
   не указано – устройство соответствует требованиям стандартов ПАО «Россети»;
   ЖД – устройство соответствует требованиям ГОСТ Р 57121-2016 «Терминалы присоединения интеллектуальные для подстанций и линейных устройств тягового энергоснабжения железной дороги. Технические требования».

Пример записи обозначения устройства «Сириус-2-Л» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-Л-5A-220В-И1».

Исполнения устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-2-Л-БПТ:

Устройство Сириус-2-Л-БПТ-rr-ss, где

Сириус-2-Л-БПТ – фирменное название устройства;

rr – исполнение устройства по наличию реле дешунтирования:
  Р0 – реле «Дешунтирование» отсутствует;
  P2 – реле «Дешунтирование» присутствует;

ss – исполнение устройства по третьему интерфейсу линии связи:
  И1 – для исполнения с интерфейсом RS485;
  И2 – для исполнения с интерфейсом Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104;
  И3 – для исполнения с интерфейсом Ethernet по «витой паре» (100BASE-TX).

Пример записи устройства Сириус-2-Л-БПТ c реле «Дешунтирование» и дополнительным интерфейсом RS485 при заказе: «Микропроцессорное устройство защиты Сириус-2-Л-БПТ-Р2-И1» ТУ 3433-002-54933521-2009.
