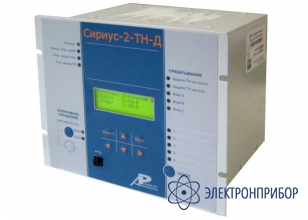

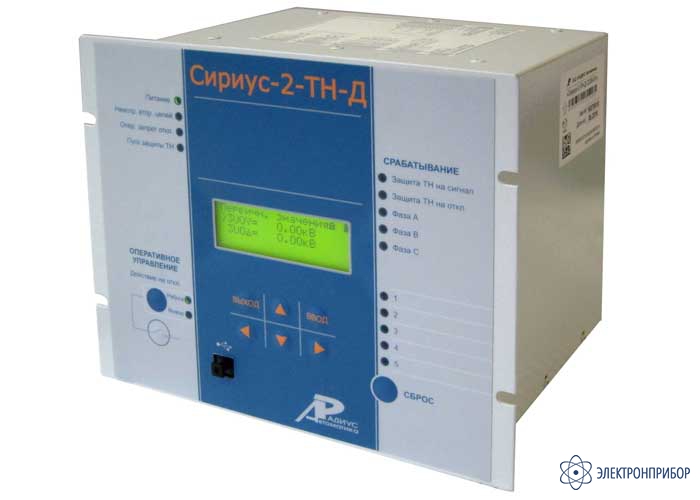

Сириус-2-ТН-Д — устройство микропроцессорной защиты

Код товара: 50822
  • 9 вариантов исполнения

    Сертификаты

    Описание устройства микропроцессорной защиты Сириус-2-ТН-Д:

    Устройство микропроцессорной защиты Сириус-2-ТН-Д предназначено для выявления межвитковых замыканий в обмотке высокого напряжения и в короткозамкнутых обмотках индуктивных трансформаторов напряжения типа НКФ и НАМИ класса напряжения 110 – 500 кВ.

    Функции устройства микропроцессорной защиты Сириус-2-ТН-Д:

    Функции защиты, выполняемые устройством:

    • Устройство предназначено для выявления межвитковых замыканий в обмотке высокого напряжения и в короткозамкнутых обмотках индуктивных трансформаторов напряжения типа НКФ и НАМИ класса напряжения 110 - 500 кВ;
    • Защита ТН действует на отключение секции шин или выключателей линии, на кото-рых установлен ТН, с запретом действия АПВ.

    Дополнительные сервисные функции:

    • Фиксация напряжения;
    • Измерение времени срабатывания защиты;
    • Встроенные часы-календарь;
    • Возможность встраивания устройства в систему единого точного времени станции или подстанции;
    • Измерение текущих фазных напряжений и напряжений разомкнутого треугольника;
    • Два набора уставок с возможностью выбора текущего с помощью дискретного входа;
    • Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы;
    • Цифровой осциллограф;
    • Регистратор событий.

    Исполнения устройства микропроцессорной защиты Сириус-2-ТН-Д:

    Устройство Сириус-2-ТН-Д доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «Сириус-2-ТН-Д-rr-ss», где

    Сириус-2-ТН-Д - фирменное название устройства,

    rr - тип исполнения устройства по напряжению оперативного тока:
         110В - для напряжения питания 110 В постоянного тока;
         220В - для напряжения питания 220 В постоянного или переменного тока;
         220В DC - для напряжения питания 220 В постоянного тока;

    ss – тип интерфейса связи с АСУ:
        И1 – два интерфейса RS485;
        И4-FX - с двумя оптическими интерфейсами Ethernet (100BASE-FX) и протоколом обмена МЭК 61850 (редакция 2);
        И4-TX - с двумя интерфейсами Ethernet по «витой паре» (100BASE-TX) и протоколом обмена МЭК 61850 (редакция 2).

    Пример записи полного названия устройства Сириус-2-ТН-Д с напряжением оперативного питания 220 В и дополнительным интерфейсом Ethernet по «витой паре» и протоколом обмена Modbus TCP при заказе: «Сириус-2-ТН-Д-220В-И1».

  • Технические характеристики устройства микропроцессорной защиты Сириус-2-ТН-Д в зависимости от варианта исполнения:

    Модель Напряжение оперативного тока Интерфейс связи с АСУ
    Сириус-2-ТН-Д-110В-И1 110 В постоянного тока два интерфейса RS485
    Сириус-2-ТН-Д-220В-И1 220 В постоянного или переменного тока два интерфейса RS485
    Сириус-2-ТН-Д-220В DC-И1 220 В постоянного тока два интерфейса RS485
    Сириус-2-ТН-Д-110В-И4-FX 110 В постоянного тока два оптических интерфейса Ethernet (100BASE-FX)
    и протокол обмена МЭК 61850 (редакция 2)
    Сириус-2-ТН-Д-220В-И4-FX 220 В постоянного или переменного тока два оптических интерфейса Ethernet (100BASE-FX)
    и протокол обмена МЭК 61850 (редакция 2)
    Сириус-2-ТН-Д-220В DC-И4-FX 220 В постоянного тока два оптических интерфейса Ethernet (100BASE-FX)
    и протокол обмена МЭК 61850 (редакция 2)
    Сириус-2-ТН-Д-110В-И4-TX 110 В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-TX)
    и протокол обмена МЭК 61850 (редакция 2)
    Сириус-2-ТН-Д-220В-И4-TX 220 В постоянного или переменного тока два интерфейса Ethernet по «витой паре» (100BASE-TX)
    и протокол обмена МЭК 61850 (редакция 2)
    Сириус-2-ТН-Д-220В DC-И4-TX 220 В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-TX)
    и протокол обмена МЭК 61850 (редакция 2)

    Технические характеристики устройства микропроцессорной защиты Сириус-2-ТН-Д:

    Характеристика Значение
    Технические характеристики устройства Сириус-2-ТН-Д
    Число аналоговых входов по напряжению 5
    Число дискретных входов 5
    Число дискретных выходных сигналов 4
    Габаритные размеры (ВхШхГ), мм 194х235х190
    Масса, кг, не более 6
    Общие технические характеристики платформы Сириус-2
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели;
    IP20 по остальным, кроме клемм подключения токовых цепей
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

    Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.
