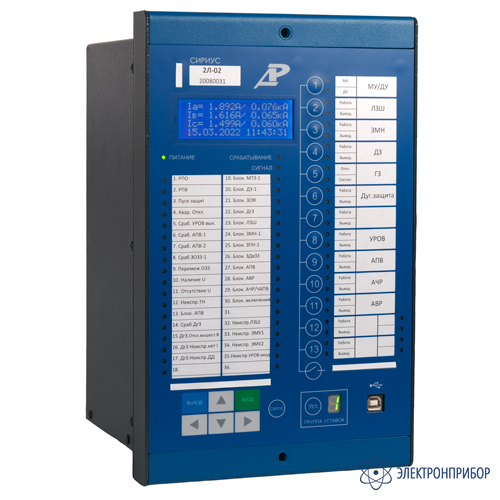

Сириус-2Л-02 — устройство резервной защиты присоединений напряжением 6-35 кВ

Код товара: 76261

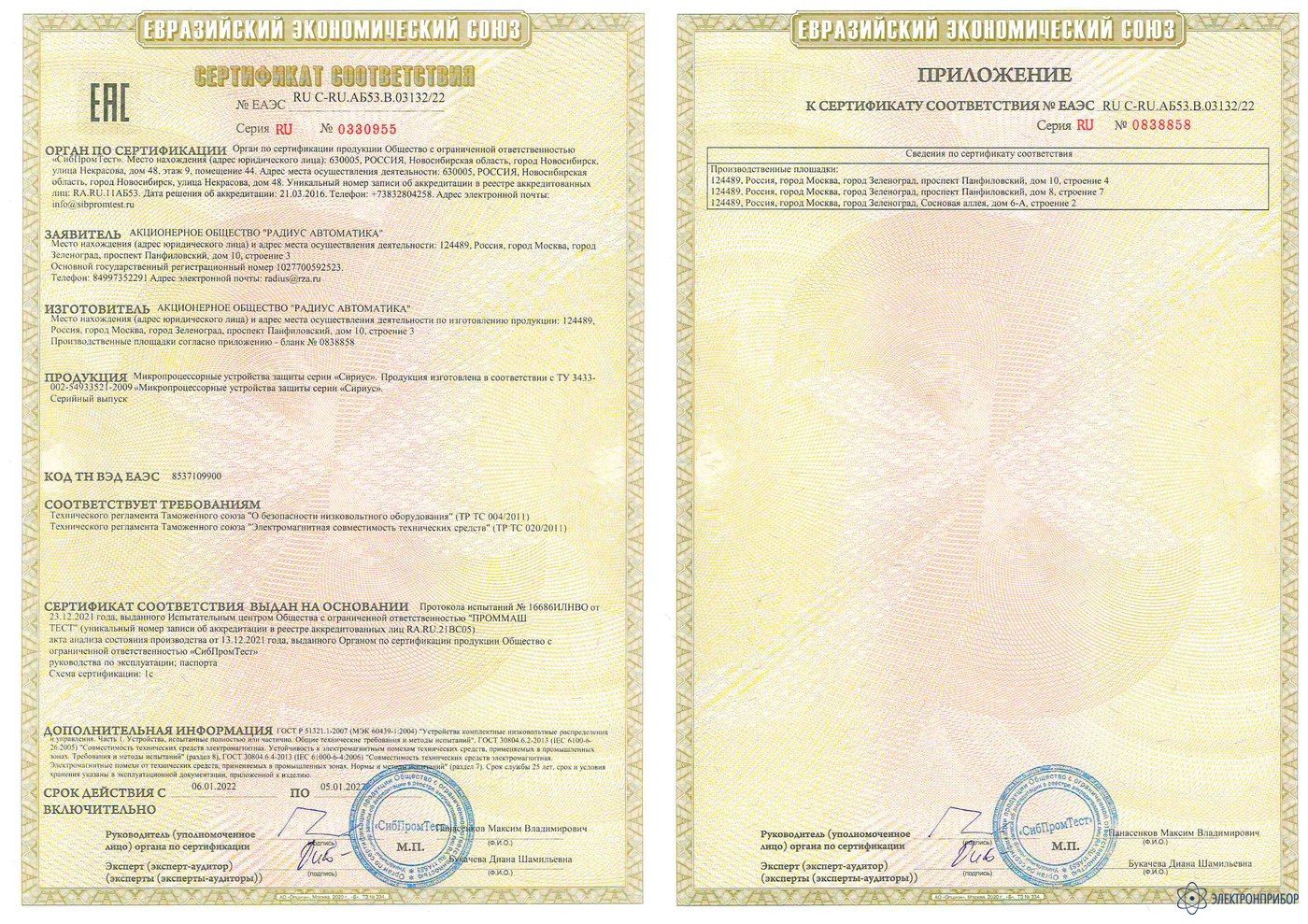

  • Сертификаты

    Описание устройства резервной защиты присоединений напряжением 6-35 кВ Сириус-2Л-02:

    Универсальный терминал защиты присоединений 6-35 кВ Сириус-2Л-02 предназначен для выполнения функций РЗА различных присоединений одним устройством: ввод, секционный выключатель, кабельная или воздушная линия, электродвигатель, ТСН.

    Функции устройства резервной защиты присоединений напряжением 6-35 кВ Сириус-2Л-02:

    • Встроенный модуль дуговой защиты:
      • подключение до трех оптических датчиков дуги;
      • непрерывный контроль целостности датчиков;
      • режим тестирования;
    • Три дополнительных токовых входа для подключения к измерительным кернам ТТ;
    • Оперативная блокировка (ВЭ, ЗН, СР);
    • Максимальная токовая защита (МТЗ) (4 ступени):
      • направленная;
      • пуск по напряжению;
      • действие на сигнал или на отключение;
      • ускорение;
      • независимая или зависимая характеристика;
      • блокировка при броске тока намагничивания (БНТ);
    • Дистанционная защита (4 ступени):
      • контроль трёх петель от междуфазных КЗ и двух или трех петель «фаза-земля»;
      • полигональные характеристики срабатывания;
      • блокировка при качаниях (БК);
      • блокировка при неисправности цепей напряжения (БНН);
      • Логическая защита шин (ЛЗШ);
      • выбор схемы блокировки;
      • пуск по напряжению;
    • Защита от обрыва фазы (защита от несимметричного режима):
      • по I2;
      • по I2/I1;
    • Защита от ОЗЗ (2 ступени):
      • по 3U0;
      • по 3I0 50 Гц;
      • по 3I0 высших гармоник;
      • направленная;
      • импульсный метод определения направления на ОЗЗ;
    • Защита от двойных замыканий на землю с торможением от фазных токов;
    • Защита минимального напряжения (ЗМН) (2 ступени);
    • Защита от повышения напряжения (ЗПН) (2 ступени);
    • Прием сигналов от внешнего устройства газовой защиты;
    • Защита от снижения давления элегаза в баке выключателя;
    • Автоматическая частотная разгрузка (АЧР) и частотное автоматическое включение (ЧАПВ) от собственного измерительного органа частоты или от внешнего устройства;
    • Контроль наличия напряжения;
    • Контроль отсутствия напряжения;
    • Автоматика управления выключателем;
    • АПВ (двукратное);
    • УРОВ (прием сигналов от нижестоящих выключателей и формирование сигнала при отказе своего);
    • АВР с восстановлением нормального режима;
    • Определение расстояния до места повреждения.

    Варианты исполнения устройства резервной защиты присоединений напряжением 6-35 кВ Сириус-2Л-02:

    Устройство Сириус-2Л-02 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «Сириус - 2Л - 02 - 0 - X - AX - КХ», где

    Сириус - фирменное название устройства;

    2Л - функциональное назначение устройства;

    02 - функциональный состав устройства;

    0 - номинальное значение переменного тока (50 Гц):
    0     - универсальное исполнение по номинальному вторичному току;

    X - напряжение оперативного питания, где Х:
    0 - 220В постоянного тока с импульсом режекции;
    1 - 110В постоянного тока;
    2 - 24В постоянного тока;
    5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.

    АX - тип интерфейса связи, где X:
    0 - два интерфейса RS-485;
    2 - один интерфейс RS-485, один интерфейс Ethernet с разъемом RJ45, функциональная кнопка;
    4T - один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, четыре светодиода;
    4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, четыре светодиода.

    КХ - аппаратный состав терминала:
    К405-41 - состав описан в пункте 1.4.1 РЭ;
    К437-41 - состав описан в пункте 1.4.2 РЭ.

    Пример записи устройства резервной защиты присоединений напряжением 6-35 кВ, с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220В с импульсом режекции, одним интерфейсом RS485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:

    «Сириус-2Л-02-0-0-А4U-К405-41», где

    Сириус - фирменное название устройства;
    2Л - функциональное назначение устройства;
    02 - функциональный состав устройства;
    0 - универсальное исполнение по номинальному вторичному току;
    0 - 220В постоянного тока с импульсом режекции;
    А4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей;
    К405-41 - аппаратный состав терминала (описан в п.1.4.1 РЭ).

  • Технические характеристики устройства резервной защиты присоединений напряжением 6-35 кВ Сириус-2Л-02:

    Параметр Значение
    Количество каналов тока для целей РЗА 4
    Количество каналов тока для измерений (опционально)  3
    Количество каналов напряжения 4
    Количество дискретных входов 33
    Количество реле (в том числе 4 с усиленными контактами) 22
    Габаритные размеры (ШхВхГ) 184х295х198 мм

  • Комплект поставки Сириус-2Л-02

    № Наименование Количество
    1 Устройство резервной защиты присоединений напряжением 6-35 кВ Сириус-2Л-02 в выбранном исполнении 1
