Сириус-ПА-01 — устройство для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ

Код товара: 74802

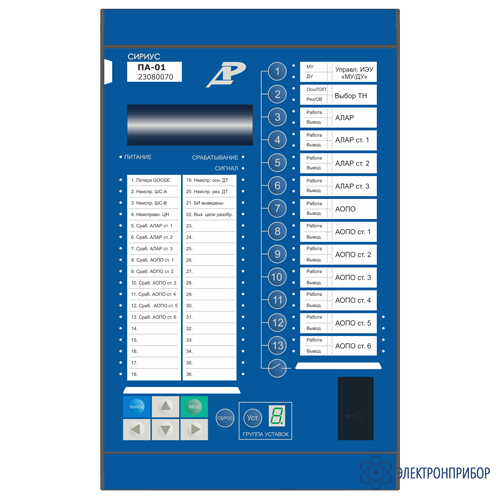

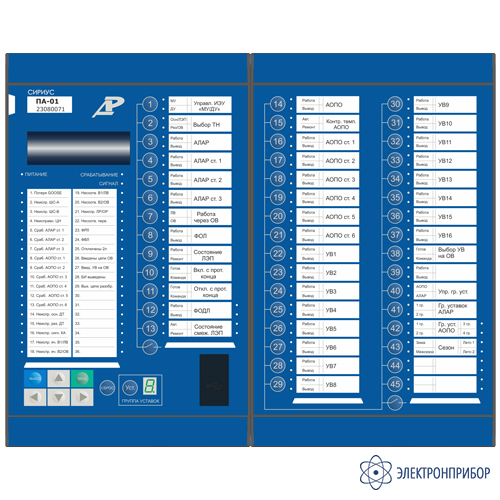

  • Устройство для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кв Сириус-ПА-01 Устройство для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кв Сириус-ПА-01

    Сертификаты

    Назначение устройства для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ Сириус-ПА-01:

    Устройство Сириус-ПА-01 предназначено для выполнения функций локальной противоаварийной автоматики в электрических сетях классом напряжения 110-220 кВ.

    Устройство предназначено для установки на реконструируемых и вновь проектируемых подстанциях выполненных по архитектуре I типа, может применяться, в том числе, в типовых шкафах ШЭТ 610.01-0 и ШЭТ 620.01-0 в соответствии с СТО 56947007-33.040.20.320-2022. Кроме этого, возможно применение для нетиповых решений на архитектуре II типа.

    Функции устройства для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ Сириус-ПА-01:

    • шесть ступеней АОПО с возможностью задания адаптивной характеристики по току в зависимости от температуры окружающей среды;
    • четыре независимые группы уставок АОПО;
    • контроль исправности цепей датчиков температуры;
    • прием информации о температуре окружающей среды в виде goose-сообщений;
    • три ступени АЛАР на дистанционном принципе с возможностью фиксации ЭЦК;
    • одна ступень АЛАР на токовом принципе;
    • выдача управляющих воздействий АЛАРд и АЛАРт с учетом знака скольжения;
    • две независимые группы уставок АЛАР;
    • контроль токов от разных кернов ТТ для выполнения функций АОПО и АЛАР;
    • фиксации отключенного состояния выключателя (ФОВ);
    • фиксации отключения линии (ФОЛ);
    • фиксации отключения двух линий (ФОДЛ);
    • фиксации отключения (авто)трансформатора (ФОТ);
    • фиксации отключения двух (авто)трансформаторов (ФОДТ);
    • свободно программируемая логика для формирования управляющих воздействий;
    • аварийный осциллограф;
    • регистратор событий;
    • измерение токов и напряжений в непрерывном режиме;
    • фиксация причины, даты и времени срабатывания;
    • фиксация параметров режима на момент срабатывания функции ПА;
    • встроенные часы-календарь;
    • фиксация всех входных дискретных сигналов в режиме реального времени;
    • фиксация положения виртуальных ключей в режиме реального времени;
    • режим отображения векторной диаграммы.

    Варианты исполнения устройства для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ Сириус-ПА-01:

    Устройство Сириус-ПА-01 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство Сириус - ПА - 01 - 0 - X - AX - КХХХ-ХХ, где

    Сириус – фирменное название устройства;

    ПА – функциональное назначение устройства;

    01 – функциональный состав устройства;

    0 – номинальное значение переменного тока (50 Гц):
    0 – универсальное исполнение по номинальному вторичному току;

    X – напряжение оперативного питания:
    0 – 220 В постоянного тока с импульсом режекции;
    1 – 110 В постоянного тока;
    5 – 220 В переменного (50 Гц), выпрямленного или постоянного тока.

    АX – тип интерфейса связи, где X:
    0 – два интерфейса RS-485;
    4T – один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
    4U – один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.

    Аппаратный состав терминала:
    К471-41 – состав описан в пункте 1.4.1 РЭ;
    К806-81 – состав описан в пункте 1.4.2 РЭ.

    Пример записи устройства противоаварийной автоматики с напряжением оперативного питания 220 В, с импульсом режекции, с одним интерфейсом RS-485 и двумя интерфейсами Ethernet с разъёмами RJ-45, с аппаратным составом K471-41 имеет вид:

    Сириус-ПА-01-0-0-А4T-К471-41, где

    Сириус – фирменное название устройства;
    ПА – функциональное назначение устройства;
    01 – функциональное назначение устройства;
    0 – универсальное исполнение по номинальному вторичному току;
    0 – 220В постоянного тока с импульсом режекции;
    А4T – один интерфейс RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
    К471-41 – аппаратный состав устройства, описан в пункте 1.4.1.

  • Технические характеристики устройства для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ Сириус-ПА-01:

    Параметр Значение
    Количество измерительных каналов тока 12 (для исполнения К806-81)
    6 (для исполнения К471-41)
    Количество измерительных каналов напряжения 12 (для исполнения К806-81)
    6 (для исполнения К471-41)
    Количество независимых дискретных входов 138 (для исполнения К806-81)
    55 (для исполнения К471-41)
    Габаритные размеры (ШхВхГ), мм 368х295х198 (для исполнения К806-81)
    184х295х198 (для исполнения К471-41)

  • Комплект поставки Сириус-ПА-01

    № Наименование Количество
    1 Устройство для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ Сириус-ПА-01 1
