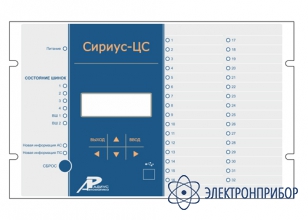

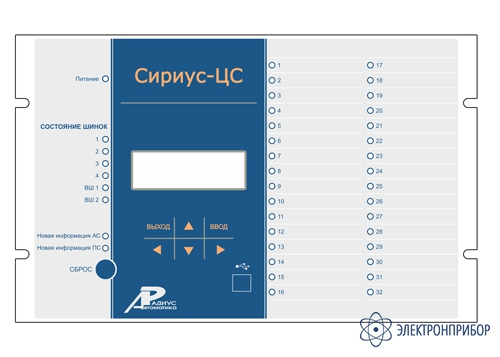

Сириус-ЦС — микропроцессорное устройство центральной сигнализации
Код товара: 20585-
-
Гарантия
3 года
-
Производитель
Описание микропроцессорного устройства центральной сигнализации Сириус-ЦС:
Микропроцессорное устройство центральной сигнализации Сириус-ЦС предназначено для построения систем центральной сигнализации на объектах энергосистем, оснащенных как микропроцессорными, так и электромеханическими устройствами релейной защиты и автоматики.
Устройство имеет специальное исполнение «И5», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Функции микропроцессорного устройства центральной сигнализации Сириус-ЦС:
- фиксация времени появления и снятия сигналов, поступающих по шинкам сигнализации с обеспечением повторности действия;
- фиксация времени появления и снятия сигналов сигнализации от конкретных устройства защиты, подключаемых к дискретным входам, с обеспечением повторности действия;
- отображение с помощью светодиодов и алфавитно-цифрового индикатора состояния объектов подстанции;
- формирование сигналов обобщенной сигнализации («Сигнализация на дому», «Звуковая аварийная сигнализация», «Звуковая предупредительная сигнализация», «Аварийная сигнализация мигающая»), сигналов телемеханики, а также сигналов «Отказ» и «Неисправ- ность»;
- накопление в архиве информации о зафиксированных событиях;
- передача по линии связи на верхний уровень обобщенной информации о текущем состоянии подстанции или участка, передачу архива событий, просмотр и изменение уставок;
- контроль исправности системы сигнализации;
- самодиагностика устройства.
Эксплуатационные возможности микропроцессорного устройства центральной сигнализации Сириус-ЦС:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
Исполнения микропроцессорного устройства центральной сигнализации Сириус-ЦС:
Устройство Сириус-ЦС доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Сириус-ЦС-nnnB-ss, где
«Сириус-ЦС» – фирменное название устройства;
nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
220В DC – напряжение питания 220В только постоянного тока в соответствии с требованиями СТО 56947007-29.120.40.102-2011;
ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И2 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP (полностью заменяет выпускаемое ранее исполнение И3 + имеет поддержку протокола МЭК 60870-5-104 и возможность синхронизации времени по SNTP);
И4-TX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
И4-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, PRP);
И5-TX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
И5-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP).
Пример записи обозначения устройства «Сириус-ЦС» с напряжением оперативного питания 220 В и интерфейсами USB и RS485 при заказе: «Устройство Сириус-ЦС-220В-И1». -
-
Технические характеристики Сириус-ЦС в зависимости от варианта исполнения:
Модель Напряжение питания Исполнение интерфейса по АСУ Сириус-ЦС-24В-И1 24 В постоянного тока один USB (ModBus-RTU),
два RS485 (ModBus-RTU)Сириус-ЦС-48В-И1 48 В постоянного тока один USB (ModBus-RTU),
два RS485 (ModBus-RTU)Сириус-ЦС-110В-И1 110 В постоянного тока один USB (ModBus-RTU),
два RS485 (ModBus-RTU)Сириус-ЦС-220В-И1 220 В постоянного или переменного тока один USB (ModBus-RTU),
два RS485 (ModBus-RTU)Сириус-ЦС-220В DC-И1 220 В только постоянного тока
в соответствии с требованиями СТО 56947007-29.120.40.102-2011один USB (ModBus-RTU),
два RS485 (ModBus-RTU)Сириус-ЦС-24В-И2
(полностью заменяет выпускаемое ранее исполнение И3)24 В постоянного тока один RS485,
один Ethernet по «витой паре» (100BASE-TX),
протокол передачи данных по Modbus TCP,
Modbus RTU, МЭК 60870-5-104,
синхронизация времени по Modbus RTU и SNTPСириус-ЦС-48В-И2
(полностью заменяет выпускаемое ранее исполнение И3)48 В постоянного тока один RS485,
один Ethernet по «витой паре» (100BASE-TX),
протокол передачи данных по Modbus TCP,
Modbus RTU, МЭК 60870-5-104,
синхронизация времени по Modbus RTU и SNTPСириус-ЦС-110В-И2
(полностью заменяет выпускаемое ранее исполнение И3)110 В постоянного тока один RS485,
один Ethernet по «витой паре» (100BASE-TX),
протокол передачи данных по Modbus TCP,
Modbus RTU, МЭК 60870-5-104,
синхронизация времени по Modbus RTU и SNTPСириус-ЦС-220В-И2
(полностью заменяет выпускаемое ранее исполнение И3)220 В постоянного или переменного тока один RS485,
один Ethernet по «витой паре» (100BASE-TX),
протокол передачи данных по Modbus TCP,
Modbus RTU, МЭК 60870-5-104,
синхронизация времени по Modbus RTU и SNTPСириус-ЦС-220В DC-И2
(полностью заменяет выпускаемое ранее исполнение И3)220 В только постоянного тока
в соответствии с требованиями СТО 56947007-29.120.40.102-2011один RS485,
один Ethernet по «витой паре» (100BASE-TX),
протокол передачи данных по Modbus TCP,
Modbus RTU, МЭК 60870-5-104,
синхронизация времени по Modbus RTU и SNTPСириус-ЦС-24В-И4-FX 24 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, PRP)Сириус-ЦС-48В-И4-FX 48 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, PRP)Сириус-ЦС-110В-И4-FX 110 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, PRP)Сириус-ЦС-220В-И4-FX 220 В постоянного или переменного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, PRP)Сириус-ЦС-220В DC-И4-FX 220 В только постоянного тока
в соответствии с требованиями СТО 56947007-29.120.40.102-2011один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, PRP)Сириус-ЦС-24В-И4-TX 24 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-ЦС-48В-И4-TX 48 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-ЦС-110В-И4-TX 110 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-ЦС-220В-И4-TX 220 В постоянного или переменного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-ЦС-220В DC-И4-TX 220 В только постоянного тока
в соответствии с требованиями СТО 56947007-29.120.40.102-2011один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-ЦС-220В-И5-FX 220 В постоянного или переменного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-110В-И5-FX 110 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-48В-И5-FX 48 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-24В-И5-FX 24 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-220В DC-И5-FX 220 В только постоянного тока
в соответствии с требованиями СТО 56947007-29.120.40.102-2011один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два оптических Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-220В-И5-TX 220 В постоянного или переменного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-110В-И5-TX 110 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-48В-И5-TX 48 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-24В-И5-TX 24 В постоянного тока один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Сириус-ЦС-220В DC-И5-TX 220 В только постоянного тока
в соответствии с требованиями СТО 56947007-29.120.40.102-2011один USB (ModBus-RTU),
один RS485 (ModBus-RTU),
два Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP)Технические характеристики микропроцессорного устройства центральной сигнализации Сириус-ЦС:
Характеристика Значение Число аналоговых входов по току 4 Число дискретных входов 39 Число дискретных выходных сигналов (групп контактов) 16 Габаритные размеры (ВхШхГ), мм 190х305х185 Масса, кг, не более 7 Общие характеристики Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели
IP20 по остальным, кроме клемм подключения токовых цепей.Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 -
Комплект поставки Сириус-ЦС
№ Наименование Количество 1 Блок центральной сигнализации Сириус-ЦС в выбранном исполнении 1 2 Розетка 2ESDPM-04P 1 3 Розетка 2ESDPM-06P 1 4 Розетка 2ESDPM-24P 5 5 Руководство по эксплуатации, паспорт 1 -
Дополнительная комплектация Сириус-ЦС
-
Модификации Сириус-ЦС
Подберите модификацию по параметрам
Исполнение устройства по напряжению оперативного токаИсполнение интерфейса по АСУ -
Файлы для Сириус-ЦС
Файлы для Сириус-ЦС
