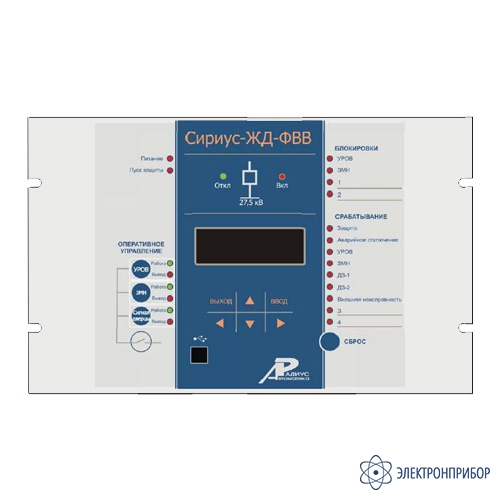

Сириус-ЖД-ФВВ — микропроцессорное устройство защиты фидера выключателя ввода напряжением 27,5 кВ в составе тяговых подстанций электрифицированны

Код товара: 29266


  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание:

    Микропроцессорное устройство защиты «Сириус-ЖД-ФВВ» предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера выключателя ввода в составе тяговых подстанций электрифицированных железных дорог переменного тока напряжением 27,5 кВ.

    Устройство обеспечивает выполнение следующих функций защиты и автоматики:

    • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных замыканий;
    • логическая защита шин – ЛЗШ-датчик (ЛЗШд);
    • дуговая защита (ДгЗ);
    • Токовая защита нулевой последовательности (ТЗНП);
    • защита от несимметрии и от обрыва фазы питающего фидера (ЗОФ) по току обратной последовательности;
    • защита от перегрева (ЗоП) с действием на реле «Обдув трансформатора»;
    • резервирование при отказе выключателя (УРОВ);
    • управление ВПВА и БАОД;
    • блокировка включения ВПВА и БАОД при открытии дверцы;
    • автоматическое включение и отключение резерва (АВОР);
    • газовая защита трансформатора (ГЗТ).

    Устройство обеспечивает выполнение следующих функций сигнализации:

    • сигнализация пуска и срабатывания защит и автоматики;
    • аварийная сигнализация (сигнал «Аварийное отключение»);
    • предупредительная сигнализация («Сигнал»);

    • сигнализация неисправности КА и устройства («Неиспр. КА», «Отказ»).

    Устройство обеспечивает следующие эксплуатационные возможности:

    • выполнение функций защит, автоматики, управления и сигнализации;
    • местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
    • дистанционное переключение наборов уставок;
    • сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;
    • регистрацию и хранение осциллограмм;
    • подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;
    • контроль и индикацию положения ВПВА, а также контроль исправности его цепей управления;
    • контроль и индикацию положения БАОД, а также контроль исправности его цепей управления;
    • измерение текущих значений электрических параметров защищаемого объекта;
    • определение вида аварии;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;
    • защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;
    • технический учет активной и реактивной электроэнергии.

    В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.



    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения постоянного и выпрямленного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.

  • Технические характеристики:

    Характеристика Значение
    Число аналоговых входов по току 3
    Число аналоговых входов по напряжению 2
    Число дискретных входов 29
    Число дискретных выходных сигналов (групп контактов) 16(25)
    Габаритные размеры (ВхШхГ), мм 190х305х215
    Масса, кг, не более 7

    Общие технические характеристики:

    Характеристика Значение
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

    Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

    На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

    Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».
