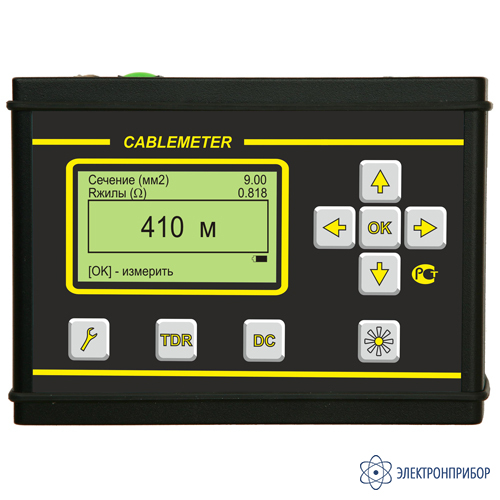

CableMeter — прибор для измерения длины и входного контроля кабеля

Назначение прибора для измерения длины и входного контроля кабеля CableMeter:

CableMeter – новая мощная версия Turbo с разрешением 1 мкОм (микроомметр). С разрешением 1 мкОм можно по отрезку неизвестного кабеля определить длину всего кабеля. USB - связь с компьютером, список кабелей.

Измеритель длины кабеля CableMeter предназначен для измерения:

• длины кабеля в бухте;
• погонного сопротивления жилы кабеля;
• площади сечения токопроводящей жилы;
• скорости распространения электромагнитных волн вдоль кабеля;
• расстояния до локального изменения волнового сопротивления кабеля;
• электрического сопротивления постоянному току, как активного так и содержащего индуктивную составляющую (обмотки электрических машин и трансформаторов).

Реализованы два метода:

• DC метод – по сопротивлению жилы на постоянном токе;
• TDR метод – на основе рефлектометра.

В приборе реализованы возможности контроля КПП на соответствие требованиям ГОСТ 22483-2012:

• определение минимально допустимых сечений токопроводящих жил (методика ВНИИКП)
• определение отклонения погонного сопротивления ТПЖ кабеля от требований ГОСТ.

В энергонезависимой памяти прибора можно разместить список из 999 кабелей, проводов, шнуров с их характеристиками и до 100 результатов измерений по каждому их них.

Особенности применения прибора для измерения длины и входного контроля кабеля CableMeter:

Приемка кабеля. Входной контроль кабельно-проводниковой продукции

Новая уникальная функция в приборе CableMeter: прибор проводит сравнение измеренных параметров при приемке кабеля со значениями по ГОСТ.

• алюминиевые жилы
• круглые или фасонные
• без металлического покрытия
• или с металлическим покрытием
• + 0.0654 Ом/км +39.9%

В процентах показан запас по сравнению с ГОСТ: если < 0, то сечение чрезмерно занижено или металл "левый".

Измерения по эталону. Длина мерного отрезка

Прибор всегда измеряет сопротивление кабеля с высокой паспортной точностью. Чтобы корректно перевести сопротивление кабеля в длину, необходимо ввести точное значение погонного сопротивления кабеля. Когда точное значение неизвестно, прибор производит пересчет по сечению или диаметру жилы. Ошибка может появиться из-за заниженного сечения или несоответствия марки меди.

Цитата из "Быстрого старта":

Случай 1 – при изготовлении ТПЖ была использована менее качественная катанка, вместо «медь А» (с удельным сопротивлением 0,01707) была использована «медь С» (с удельным 0,01724) - ошибка определения длины кабеля составит не более 1 %

Случай 2 - при изготовлении кабеля была использована ТПЖ с заниженным сечением - ошибка (%) равна проценту занижения сечения.

Чтобы избежать ошибки, измерители отрубают мерный отрезок кабеля, по которому определяют погонное сопротивление. В новой версии прибора разрешение настолько велико (1 мкОм - прибор "видит" 1 мм кабеля), что можно пользоваться мерным отрезком длиной 1 м. Однако на точность результата влияет позиционирование зажимов. Как правило, смещение контакта 5-10 мм, что приводит к погрешности 0,5-1%. В принципе это погрешность перемоточных устройств. Но если есть желание увеличить точность, рекомендуемая длина мерного отрезка 10 м.

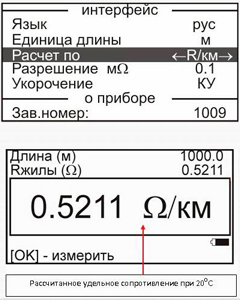

Измерение погонного сопротивления. Заводские испытания

CableMeter проводит измерения погонного сопротивления жилы кабеля в соответствии с ГОСТ 7229-76 «Метод определения электрического сопротивления токопроводящих жил и проводников». ГОСТ 7229-76 допускает применять автоматические и другие равноценные приборы, производящие измерения на постоянном токе с погрешностью, указанной в п. 2.1 (не более 0,2 %). CableMeter проводит измерения погонного сопротивления жилы кабеля на постоянном токе с погрешностью 0,1%.

Результаты измерений соответствуют требованиям ГОСТ 22483-77.

Если результаты заводских испытаний с указанием измеренного погонного сопротивления жилы занесены в паспорт кабеля, это создает дополнительный сервис Заказчику кабельной продукции.

Приемка кабеля Заказчиком осуществляется в обратном порядке. В прибор заводится результат заводских испытаний по погонному сопротивлению – измерения длины кабеля по сопротивлению жилы становятся абсолютно адекватными. Технологический цикл замыкается.
