ДЛ-1 — диодная линейка для МПУ-3

Назначение линейки диодной ДЛ-1:

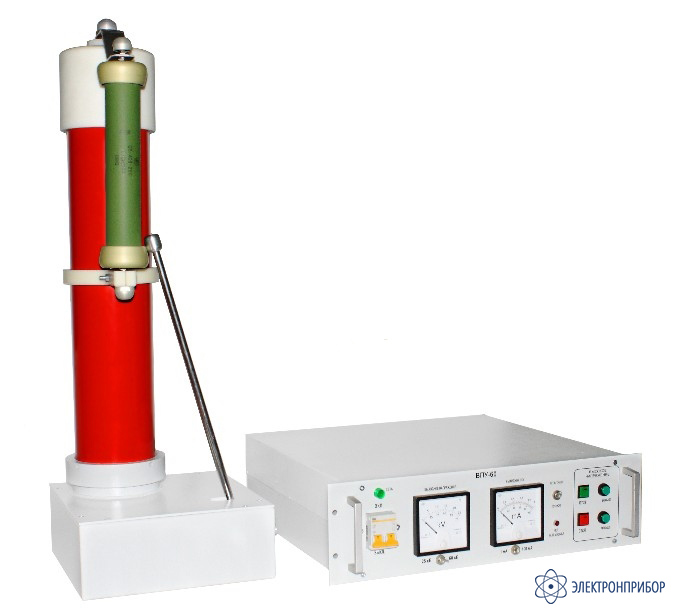

Линейка диодная высоковольтная предназначена для объединения высоковольтных источников 20 кВ МПУ-3 Феникс и 60 кВ ВПУ-60 с целью получения стабильного горения электрической дуги в диапазоне напряжений от максимального (60 кВ) до минимального (остаточное напряжение на металлическом контакте) при прожигании дефектного электрического кабеля. Линейка может использоваться как в составе электротехнической лаборатории, так и в виде отдельного устройства.

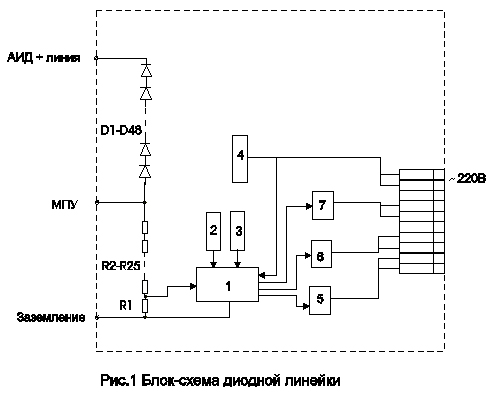

Упрощённая схема линейки приведена на рис. 1.

Диодная линейка (рис.1) состоит из собственно диодной линейки из 48 диодов (D1-D48) типа Д122 16-го класса и электронной схемы контроля и управления источниками высокого напряжения.

В режиме прожига кабельной линии напряжение 0 – 20 кВ с МПУ-3 с клеммы 2 через диоды D1-D48 подаётся на линию. Если этого напряжения недостаточно для пробоя изоляции, включают источник напряжения ВПУ-60, подсоединённый к клемме 3, и поднимают напряжение в диапазоне 0 – 60 кВ, после наступления пробоя напряжение на линии падает, при напряжении менее 20 кВ к линии подсоединяется МПУ-3 Феникс и производит окончательное прожигание кабельной линии до металлического контакта.

Электронная схема контроля состоит из:

• делителя напряжения 20 кВ (R1-R25);
• измерительно-управляющего устройства 1;
• электромагнитных реле 5,6,7;
• датчиков температуры 2,3.

В зависимости от того, работает линейка в составе электролаборатории или автономно, функции схемы разные.

1. В составе электролаборатории: реле 5 через блок управления электролаборатории включает питание источника ВПУ-60 при увеличении напряжения МПУ более 18 кВ и выключает при загорании дуги прожига при понижении напряжения МПУ ниже 2 кВ, кроме того коммутирующее устройство с целью уменьшения потерь мощности замыкает диоды линейки D1-D48; реле 6 через пускатель непосредственно выключает источник ВПУ при аварийном превышении напряжения на выводе МПУ выше 22 кВ, одновременно реле 7 через блок управления включает сигнализацию неисправности.
2. В автономном режиме ток прожига проходит всё время через диоды линейки, для их охлаждения ставится вентилятор 4, в случае его неисправности по изменению состояния температурных датчиков 2 и 3 электронная схема через реле 7 и внешний пускатель выключает МПУ, функции реле 5 и 6 те же, но включать их нужно так же через внешний пускатель.

Все реле нормально разомкнуты.

Переключение режимов работы производится перестановкой перемычки на печатной плате.
