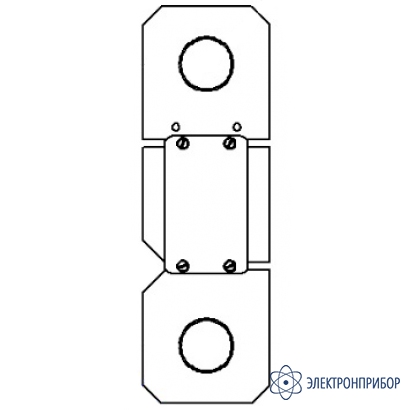

ДГВН-20 — тензометрический гололедный датчик

Код товара: 64147

Назначение тензометрического гололедного датчика ДГВН-20:

Тензометрический датчик типа ДГВН-хх предназначен для установки на провод. Датчики ДГВН-хх реагируют на вертикальную составляющую нагрузку. Вертикальная составляющая нагрузки создается весом самого провода и нарастанием массы гололеда на проводе пролета.

Тензометрический датчик включается в силовую схему подвеса проводов для проведения отслеживания нарастания гололеда на проводах.

Параметр	Значение
Класс точности	С2
Номинальная нагрузка	2000 кг
Номинальная чувствительность (мВ/В)	1,0
Общая ошибка (%FS)	0,1
Нелинейность (%FS)	0,1
Гистерезис (%FS)	0,1
Ползучесть (%FS/30мин)	0,05
Входное сопротивление (Ώ)	350±5
Выходное сопротивление (Ώ)	350±5
Сопротивление изоляции (МΏ)	≥5000 (50DVC)
Балансировка нуля (%FS)	2,5
Температурное отклонение чувствительности (%FS/10⁰C)	≤0,03
Температурное отклонение нуля (%FS/10⁰C)	≤0,03
Диапазон термокомпенсации, ⁰С	-10 - +40
Рабочий диапазон температур, ⁰С	-35 - +65
Диапазон напряжения питания (В)	10(DC)
Предельная нагрузка (%FS)	150
Разрушающая нагрузка (%FS)	300
Класс защиты по ЕН 60 529	IP67
Длина кабеля, м	5
Спецификация кабеля	4-х жильный экранированный в ПВХ оплетке
