ДО-3 — система мониторинга обледенения проводов

Код товара: 56083
  • Описание cистемы мониторинга обледенения проводов ДО-3:

    Система мониторинга обледенения проводов ДО-3 предназначена для работы на воздушных линиях 6-35 кВ. Передаёт данные по беспроводной сети с заданной периодичностью, определяя обледенение проводов от 5 мм.

    Мониторинг вибрации и гололедообразования позволяет оценить реальные динамические нагрузки на провода, усиливающиеся при образовании гололеда, и оптимизировать процесс плавки льда.

    Функции ДО:

    • Мониторинг состояния провода;
    • Фиксация температуры воздуха;
    • Фиксация гололёдных образований, либо других осадков на проводе;
    • Определение объема гололёдных отложений бесконтактным электромагнитным методом;
    • Фиксация опасного уровня пляски и вибрации провода в точке подвеса датчика, определение механических колебаний провода;
    • Сохранение в памяти прибора полученных данных, проведение алгоритмической обработки сохраненных данных;
    • Передача информации по беспроводной связи на диспетчерский пункт с заданной периодичностью.

    Преимущества системы:

    • Бсконтактный метод фиксации гололёдных отложений (патент на изобретение № 2614988 от 03 апреля 2017 года «Устройство и способ определения толщины ледяных отложений на проводе»), при этом датчик не истирается в процессе работы;
    • Установка без разрыва провода ВЛ, замены изолятора либо установки сложных приспособлений в линейную арматуру;
    • Определение опасных ситуаций благодаря измерению температуры воздуха, амплитуды и частоты колебаний провода и вибрации;
    • Дополнительный анализ данных с комплектов устройств системы мониторинга, установленных в той же распределительной сети, для получения общей информации о ситуации и прогнозировании её дальнейшего развития;
    • Сокращение расходов и улучшение качества поставляемой электроэнергии благодаря переходу от постоянного обслуживания ЛЭП к профилактическому обслуживанию только там, где и когда это необходимо;
    • Определение предаварийной ситуации и необходимости направления оперативно-выездной бригады в конкретную точку ВЛ для предиктивного ремонта линии.

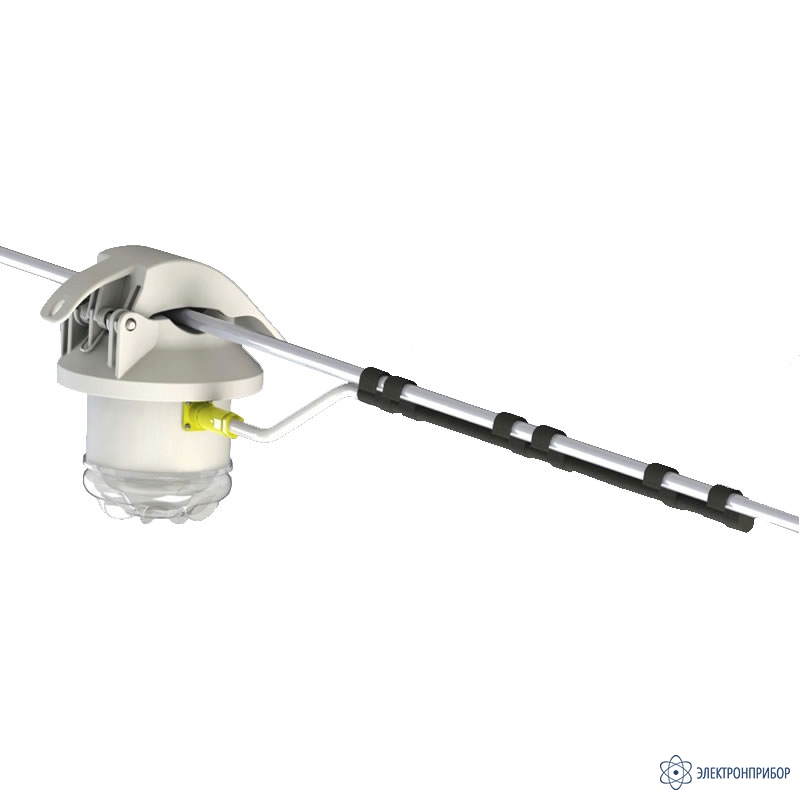

    Датчик ДО-3:

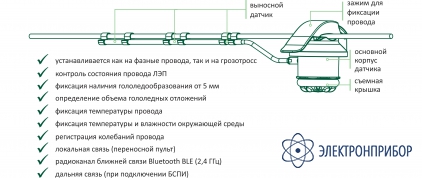

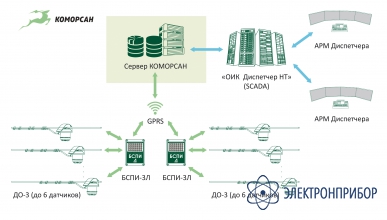

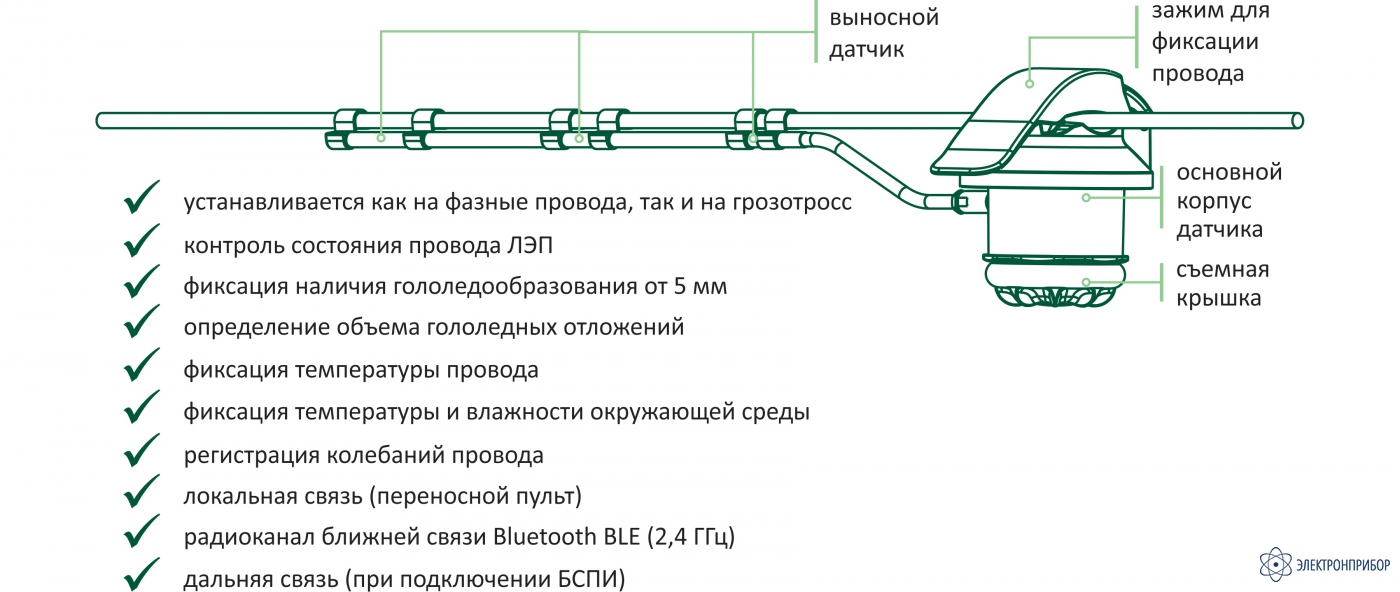

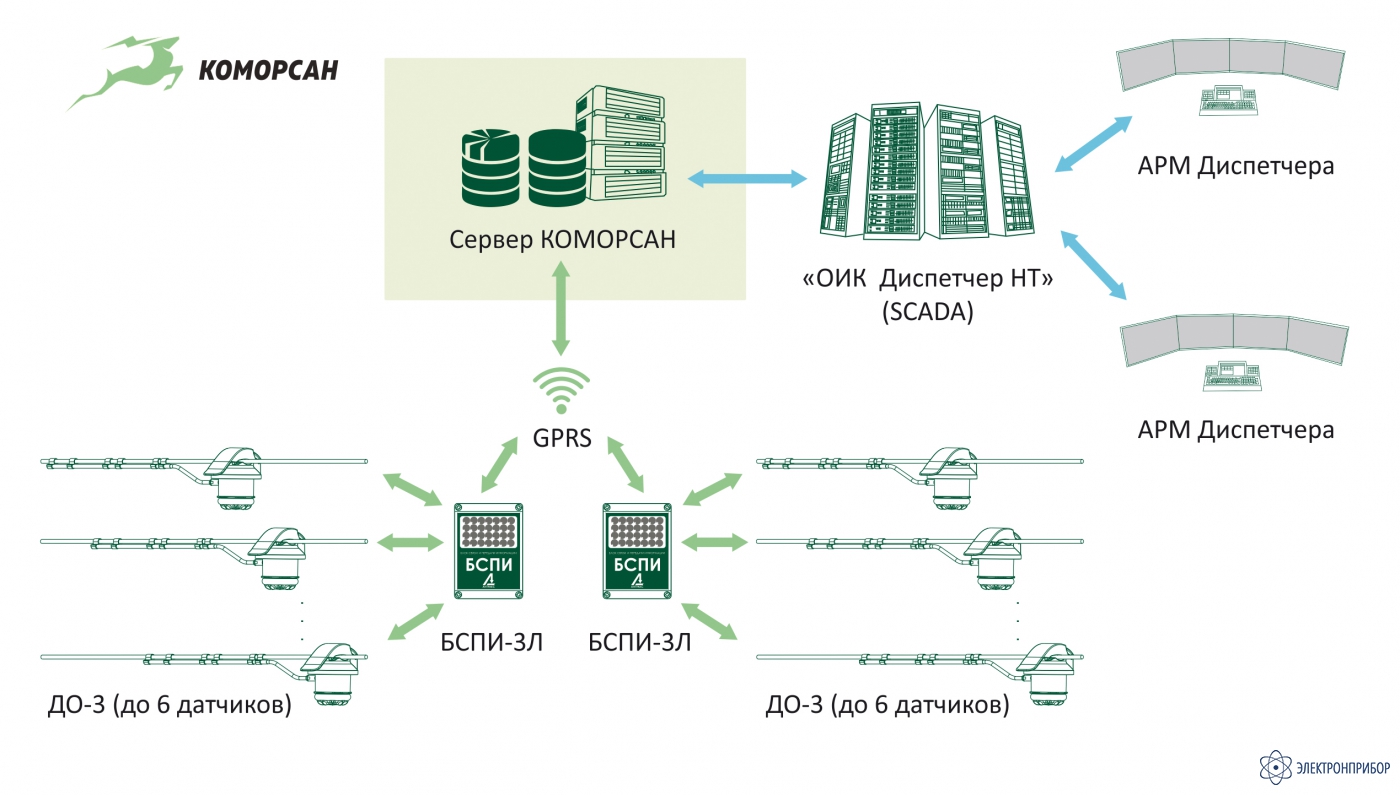

    • Работает совместно с блоком связи и передачи информации БСПИ-3Л-МР, осуществляющим передачу информации по GSM-каналу с помощью встроенного передатчика непосредственно на диспетчерский пункт в систему SCADA, или систему КОМОРСАН;
    • Передаёт данные на БСПИ-3Л-МР через радиосвязь стандарта Bluetooth Low Energy (BLE) на частоте 2.4 ГГц;
    • На один БСПИ-3Л-МР:
      • Может подключаться до шести датчиков;
      • Расстояние от БСПИ-3Л-МР до датчиков до 200 метров.
    • Получение информации и настройка приборов может осуществляться с помощью мобильных устройств (смартфон, планшет), использующих ОС Android, поддерживающих протокол Bluetooth, с установленным специальным ПО ППИ-3 (разработка МНПП «АНТРАКС»), для связи с приборами.

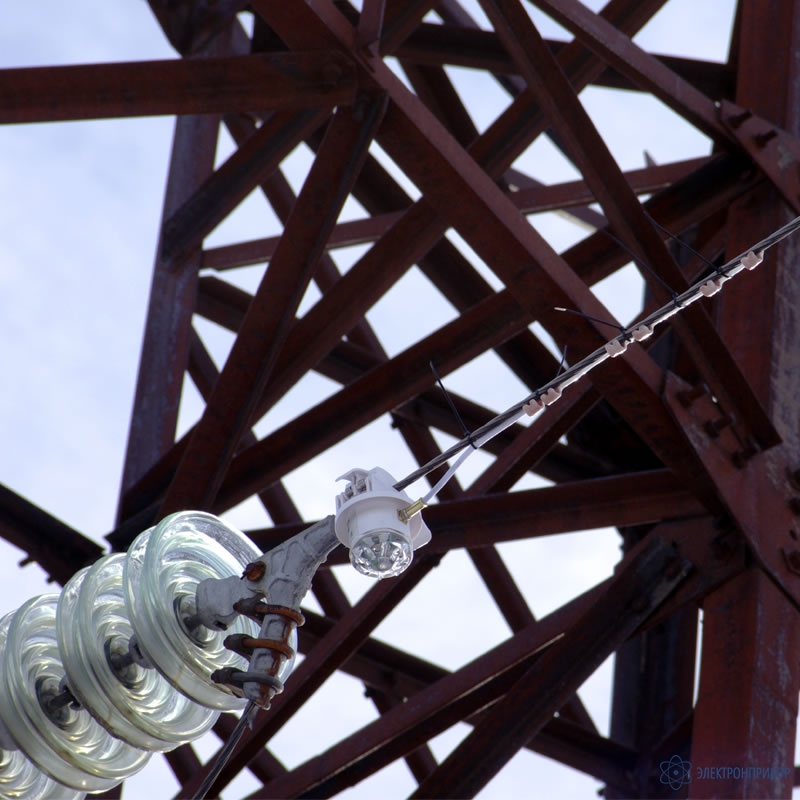

    Монтаж приборов:

    • Непосредственно на фазные провода или грозотрос;
    • Работы по монтажу/демонтажу датчика ДО-3 выполняются при отключенной линии.

    Разработка Системы мониторинга обледенения проводов ДО-3 проводилась при финансовой поддержке Фонда содействия инновациям. (Федеральное государственное бюджетное учреждение «Фонд содействия развитию малых форм предприятий в научно-технической сфере»).

  • Технические характеристики cистемы мониторинга обледенения проводов ДО-3:

    Параметр Значение
    Общее описание прибора
    Класс напряжения воздушных линий 6-35 кВ
    Количество обледенений, информация о которых сохраняется во внутренней памяти 25
    Дальняя связь GSM/ GPRS-модем
    Локальная связь 2,45 ГГц (протокол BLE)
    Способы считывания информации об обледенении С диспетчерского терминала с использованием программного обеспечения «КОМОРСАН Web-клиент»
    Контроль исправности датчика ДО-3

    С помощью смартфона, поддерживающего протокол BLE и установленного на нём ПО для связи с приборами. С диспетчерского терминала с использованием программного обеспечения «КОМОРСАН Web-клиент» (самоконтроль).

    Изменение настроек (уставок) датчика ДО-3

    По радиоканалу ближней связи. С диспетчерского терминала с использованием программного обеспечения «КОМОРСАН Web-клиент».

    Источник питания Литиевая, неперезаряжаемая батарея (13 Ah)
    Срок службы батареи (в режиме ожидания) Не менее 4 лет
    Наработка на отказ датчика ДО-3 не менее 60 000 ч
    Параметры
    Шаг изменения настроек (уставок) датчика ДО-3 5 мм
    Пределы средней толщины ледяных отложений, в которых датчиком ДО-3 определяется обледенение от 0 до 40 мм
    Исполнение
    Место установки

    Датчик ДО-3: на провод ВЛ Блок БСПИ: на опору ВЛ

    Диаметр провода - 5-28 мм,;
    - 17-33 мм,;
    - 24-40 мм
    Температурный диапазон От – 50 °С до +50 °С
    Степень защиты датчика ДО-3 IP68 по ГОСТ 14254-96
    Воздействие климатических факторов внешней среды Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69
    Воздействие механических факторов Датчик ДО-3 соответствуют группе исполнения М1 по ГОСТ 17516.1
  • Комплект поставки ДО-3

    Наименование Количество
    1 Cистема мониторинга обледенения проводов ДО-3 1
