КОМОРСАН 2 — система мониторинга и управления электрическими сетями

Код товара: 56075
  • Описание системы мониторинга и управления электрическими сетями КОМОРСАН 2:

    КОМОРСАН 2 – это готовое решение для создания интеллектуальных наблюдаемых сетей: современный многоуровневый программно-аппаратный комплекс, обеспечивающий наблюдаемость каждой трансформаторной и распределительной подстанции сети, а также узловых точек воздушной линии электропередачи.

    Поддержка протоколов: IEC 60870-5-104, IЕС 61850-8-0 и IЕС 61850-9-2 (МЭК 61.850).

    Преимущества нового релиза КОМОРСАН 2:

    • Дополнение к SCADA системе;
    • Улучшенная визуализация места повреждения;
    • Новые функции управления линиями электропередачи;
    • Расширенная персонализация;
    • Расширенный режим инженера АСУ;
    • Логирование действий персонала.

    Система КОМОРСАН 2 не требовательна к ресурсам и в большинстве случаев требуется выделить минимальные ресурсы для выделенного сервера или виртуальной машины. Поддерживаемые операционные системы: Ubuntu Server 20.04 LTS, Debian 11, Astra Linux Common Edition.

    Функционал системы мониторинга и управления электрическими сетями КОМОРСАН 2:

    КОМОРСАН 2 является аддитивной и масштабируемой системой, позволяя наращивать функционал по мере роста аппаратной части при растущих потребностей заказчика. Это позволяет оптимизировать финансовые вложения за счёт поэтапного развития системы. Начав построение интеллектуальной сети с одного прибора и клиент-серверного решения, в дальнейшем систему легко дополнить как подключением разнообразных диагностических приборов, так и ресурсами для обработки требуемых объёмов данных.

    Совмещая функции мониторинга, контроля и управления в одной системе, КОМОРСАН 2 позволяет:

    • максимально упростить работу диспетчера;
    • осуществлять непрерывный контроль состояния воздушных и кабельных линий;
    • управлять отключением аварийных участков с использованием высоковольтных выключателей, разъединителей и вакуумных выключателей ВЛ;
    • наблюдать топологию сети на топографической карте с расположением входящих в систему приборов;
    • диагностировать работоспособность приборов;
    • локализовать любые типы аварийных ситуаций на кабельных и воздушных сетях;
    • информировать оперативный персонал РЭС об аварийной ситуации с помощью SMS и E-mail;
    • видеть осциллограммы и векторные диаграммы происходящих на линии процессов;
    • производить расчет напряжения у потребителя и запись профиля нагрузки на базе информации, полученной от монитора состояния сети А-Сигнал;
    • осуществлять контроль перенапряжений и токов КЗ и их соответствие отключающей способности выключателей (реклоузеров) сети.

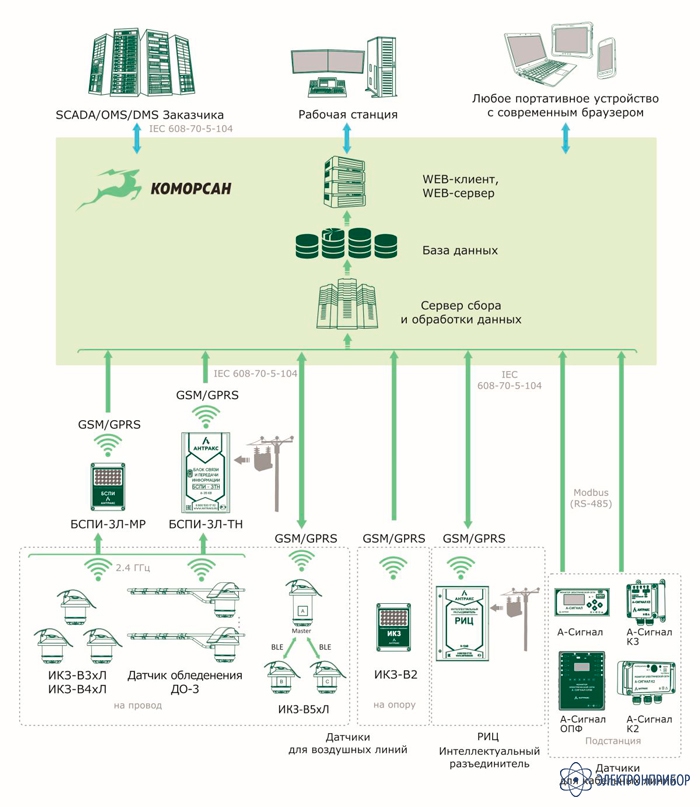

    Компоненты клиент-серверного решения КОМОРСАН 2:

    • Сервер сбора данных и обработки информации;
    • База данных;
    • Программные продукты WEB-сервер и WEB-клиент.

    Интеграция приборов:

    Система КОМОРСАН 2 осуществляет сбор и анализ данных с диагностических приборов, оснащённых модулями связи, а также управляет выключателями и разъединителями линий электропередачи.

    В качестве указателей повреждённого участка используются индикаторы ИКЗ-В (индикаторы короткого замыкания для воздушных линий электропередачи) и ИКЗ-К (индикаторы короткого замыкания, устанавливаемые в ячейку КРУ).

    Для управления выключателем нагрузки используется контроллер электрической сети А-сигнал, для локализации аварийных участков воздушной линии – интеллектуальные цифровые разъединители и вакуумные выключатели.

    Алгоритмическая обработка поступающих данных позволяет диспетчеру в кратчайшие сроки секционировать место повреждения и направить оперативно-выездную бригаду для ликвидации аварии.

    Приборы ИКЗ-В, ИКЗ-К плотно интегрированы в систему КОМОРСАН 2 и являются основными поставщиками данных. Также при использовании дополнительных модулей возможна интеграция приборов ИКЗ сторонних производителей.

    Значения замеренных параметров и сохранённые в памяти ИКЗ данные передаются с помощью канала GPRS/GSM на сервер сбора и передачи данных «КОМОРСАН сервер» по протоколу TCP.

    Гибкость системы:

    Система КОМОРСАН 2 построена на основе хорошо зарекомендовавшей себя во многих крупномасштабных проектах открытой архитектуры, что позволяет развернуть её на разнообразных как классических, так и облачных платформах.

    Гибкий подход и использование стандартных компонентов позволяет оптимизировать инфраструктуру исходя из потребностей конкретного проекта: максимальная локализация, минимизация стоимости, минимизация трудозатрат на поддержание, повышение уровня информационной безопасности и других.

    Гибкость модели данных системы КОМОРСАН 2 позволяет управлять набором ролей и привилегий, уровнем доступа пользователей в «КОМОРСАН WEB-клиент». Система имеет встроенные механизмы кибербезопасности и сохраняет информацию о действиях пользователей в электронных журналах. Одновременно может работать множество пользователей.

    Диспетчерское управление:

    Система КОМОРСАН 2 предоставляет широкие возможности оперативного диспетчерского управления с использованием автоматизированного рабочего места диспетчера и современных технических средств: планшетов и смартфонов.

    Визуализация и доступ к данным в системе КОМОРСАН 2 могут быть реализованы как через собственный модуль «КОМОРСАН WEB-клиент», так и через интеграцию сервера сбора и обработки данных системы в существующие Оперативно-Информационные Комплексы или SCADA/OMS/DMS системы заказчика (интеграция осуществляется по протоколу IEC 60870-5-104).

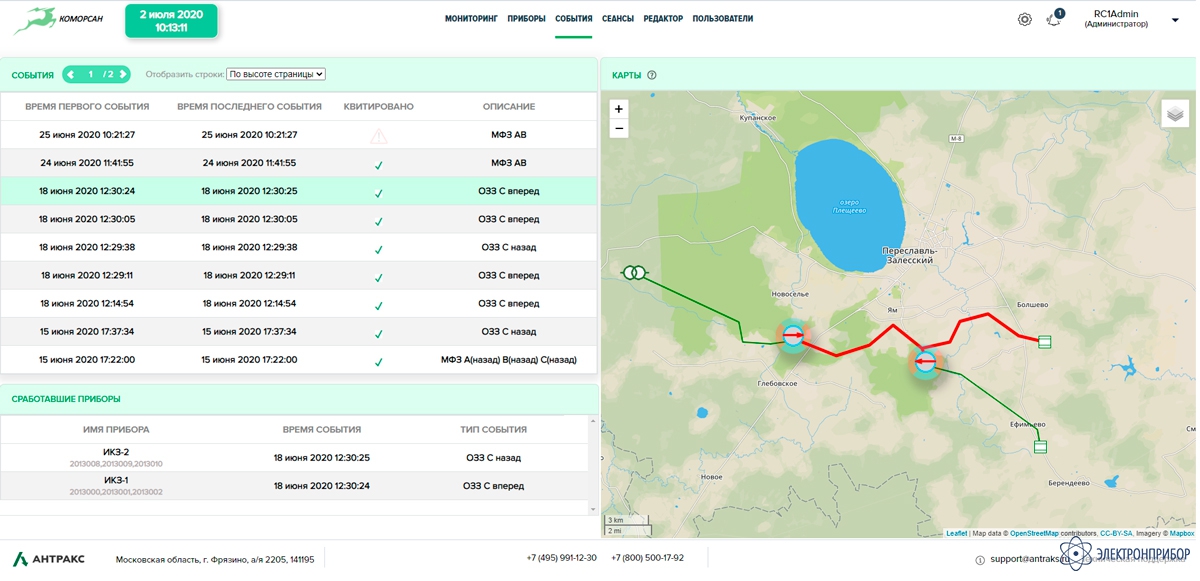

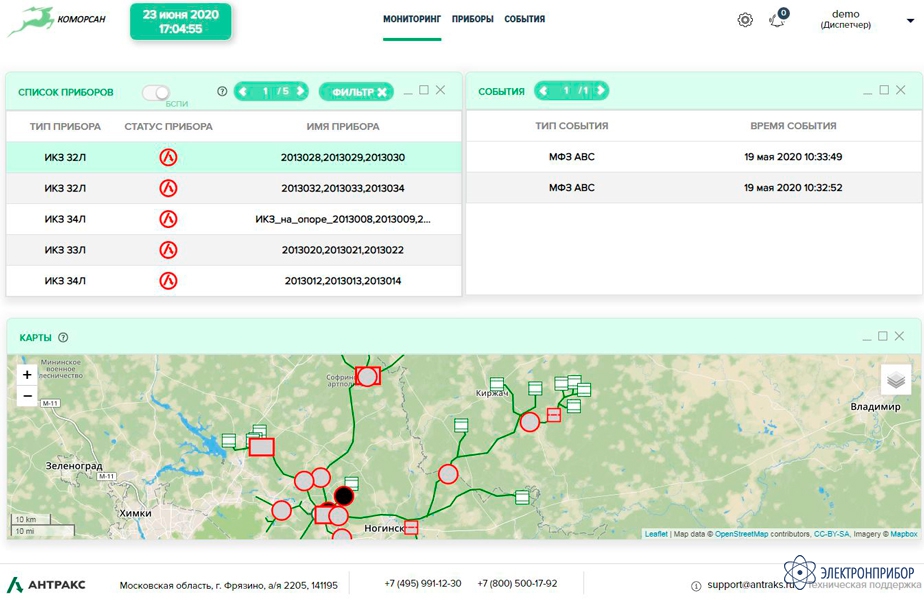

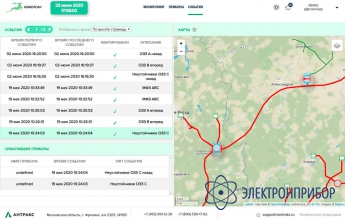

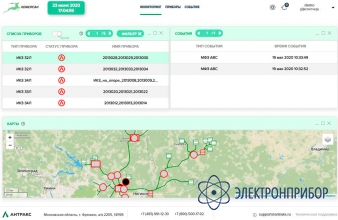

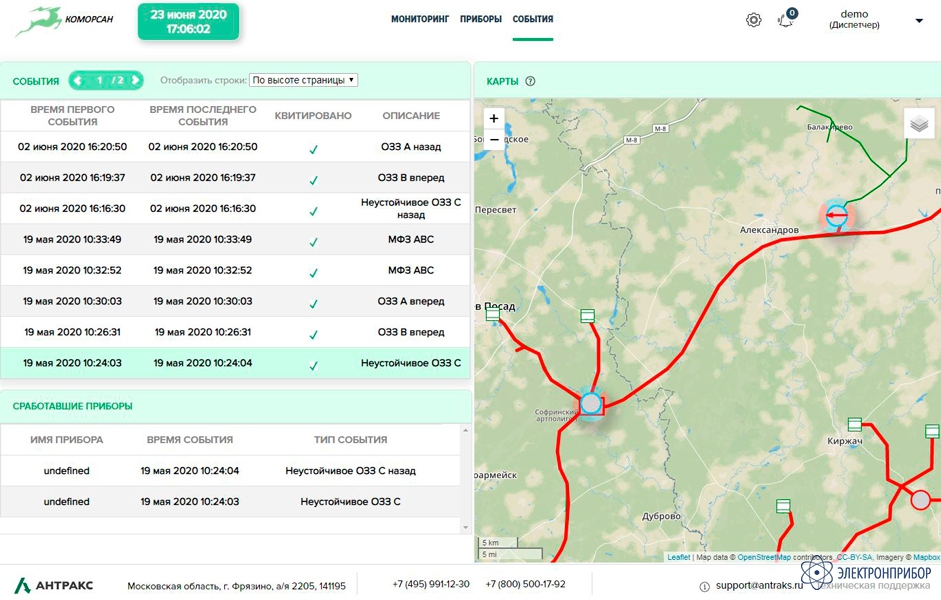

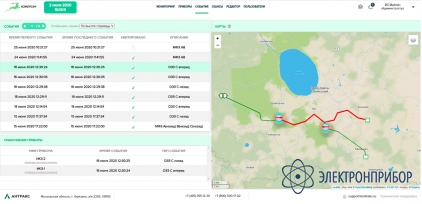

    Приложение «КОМОРСАН WEB-клиент» имеет дружественный интерфейс и доступно с любого портативного устройства с современным браузером. «КОМОРСАН WEB-клиент» позволяет максимально упростить работу диспетчера, позволяя в несколько нажатий отключить аварийный участок воздушной или кабельной линии и управлять диагностическими приборами.

    Внедрение системы КОМОРСАН 2 на ваших объектах – это:

    • повышение наблюдаемости и контроля энергоснабжения;
    • самый простой способ построить интеллектуальную автоматизированную систему управления;
    • повышение энергоэффективности, определение и снижение потерь в линии;
    • фиксация и локализация всех типов аварийных процессов на ЛЭП;
    • повышение точности, скорости и качества сбора информации и обеспечение построения современного цифрового РЭС;
    • сбор данных о работе линии, с последующей алгоритмической обработкой модулем искусственного интеллекта, позволяющий получить рекомендации по замене и дооснащению электрооборудования, внеочередному обходу линии и рекомендации по эксплуатации для сокращения расходов на эксплуатацию оборудования.
  • Системные требования к системе мониторинга и управления электрическими сетями КОМОРСАН 2:

    Параметр Значение
    Минимальные (до 50 устройств)
    Виртуальная машина или выделенный сервер
    Процессор 2 CPU от 2GHz
    Оперативная память 4 GB RAM
    Жесткий диск 60 GB HDD
    Ширина канала интернет 1Gb LAN
    Рекомендуемые (до 200 устройств)
    Виртуальная машина или выделенный сервер
    Процессор 4 CPU от 2GHz
    Оперативная память 16 GB RAM
    Жесткий диск 1 TB HDD RAID1
    Ширина канала интернет 1Gb LAN
    Высоконагруженный сервер (от 200 устройств и выше)*
    Виртуальная машина или выделенный сервер
    Процессор 8 CPU от 3GHz
    Оперативная память 32 GB RAM
    Жесткий диск 2 TB HDD (SSD) RAID1
    Ширина канала интернет 1Gb LAN

    * - Возможен дополнительный выделенный сервер для базы данных.
    При количестве RAM у сервера или виртуальной машины от 4 GB и выше, необходима дополнительная рекомендуемая настройка БД.

  • Комплект поставки КОМОРСАН 2

    Наименование Количество
    1 Система мониторинга и управления электрическими сетями КОМОРСАН 1
