РИЦ-ВН — выключатель нагрузки

Код товара: 61217
  • Описание выключателя нагрузки РИЦ-ВН:

    Выключатель нагрузки РИЦ-ВН  предназначен для автоматического и дистанционного секционирования воздушных линий.

    РИЦ-ВН сочетает в себе положительные качества разъединителя (видимый разрыв) и выключателя нагрузки (выполнение переключений без снятия напряжения под током до 630 А).

    Применение комплектов РИЦ-ВН при модернизации сети или оснащении новых ВЛ способствует безопасной эксплуатации линий электропередачи, улучшает индексы надёжности сети, повышает эффективность работы за счет автоматизации секционирования и оперативной локализации повреждений. Выключатель нагрузки создает видимый разрыв в цепи между оборудованием, которое выведено в ремонт и оборудованием, которое находится под рабочим напряжением.

    Возможности выключателя нагрузки РИЦ-ВН:

    • Cелективное определение всех типов аварийных ситуаций в сетях с компенсированной, изолированной, резистивной и глухозаземлённой нейтралью;
    • Фиксация направления протекания аварийного тока — к питающей подстанции/от питающей подстанции;
    • Оперативная беспроводная передача информации о текущем состоянии ВЛ и ВН;
    • Автоматическое (в цикле АПВ), либо по команде диспетчера, отключение поврежденного участка линии;
    • Автоматическое отключение и выделение поврежденного участка воздушной линии с сохранением напряжения на неповрежденных участках при работе в комплексе устройств с нашей системой КОМОРСАН (ПТК FLISR) ;
    • Оперативное переключение в распределительной сети в нормальном и послеаварийных режимах работы ;
    • Контроль исправности сети после завершения ремонтных работ и восстановления напряжения;
    • Выполнение функции сетевого АВР при кольцевании ВЛ;
    • Возможность отключения нагрузки и секционирование линии без отключения вышестоящих выключателей или реклоузеров.

    Преимущества выключателя нагрузки РИЦ-ВН:

    • Сокращение числа отключённых пользователей:
      Высокая селективность выключателя нагрузки РИЦ-ВН в комплексе с КОМОРСАН выделяет участок с местом повреждения.
    • Оптимизация восстановительных работ:
      Более чем в 8 раз сокращается время поиска точного места аварии.
    • Информационный обмен:
      РИЦ-ВН поддерживает все используемые в настоящее время протоколы обмена данными (МЭК 60870-5-104, МЭК 61850).
    • Уникальная и надежная конструкция:
      Сочетает в устройстве РИЦ-ВН индикаторы ИКЗ-В3, вакуумный выключатель, разъединитель.
    • Простота коммуникации:
      РИЦ-ВН легко управляется  с помощью модуля программного обеспечения КОМОРСАН.
    • Бесперебойная работа:
      На одном заряде аккумулятора РИЦ-ВН обеспечивает 48 часов бесперебойной работы (20 циклов). После восстановления питания в линии происходит подзарядка аккумулятора.
    • Работа в любых климатических условиях:
      От -40°С* до +60°С, в том числе при соляном тумане и неоднократных переходах через «точку росы» в течение недели.
    • Видимый разрыв и безопасность ремонтных работ.
    • Определение ОЗЗ с высокой точностью.
    • Направленное определение ОЗЗ.

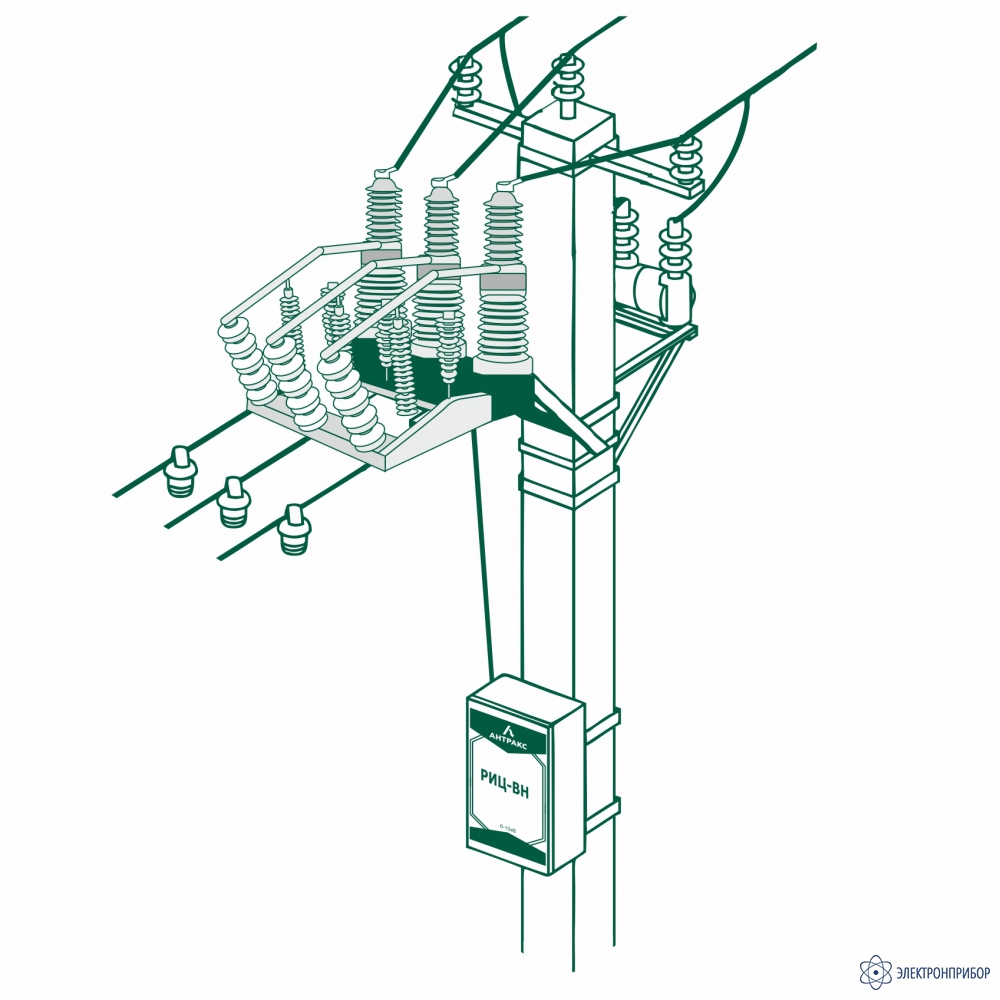

    • Дополнительные опоры не требуются.
    • РИЦ-ВН полностью совместим с ИКЗ-В производства АНТРАКС.

    Выключатель нагрузки имеет в своем составе вакуумный выключатель, позволяющий отключать токи нагрузки и разъединитель, создающий видимый разрыв.

    Работа выключателя возможна как в автоматическом, так и в ручном режиме.

    Передача данных и управление идет по GSM каналу связи по протоколам IEC-608710-104 или IEC61850.

  • Технические характеристики выключателя нагрузки РИЦ-ВН:

    Параметр Значение
    Номинальное напряжение (Uном), кВ 10
    Наибольшее рабочее напряжение (U н.р.), кВ 12
    Номинальный ток (Iном), А 630
    Номинальный кратковременный выдерживаемый ток (термическая стойкость) 10 кА при времени действия для главных ножей в течение 3 сек.
    Наибольший пик номинального кратковременного тока (электродинамическая стойкость) (Iд,), кА 25
    Время протекания номинального кратковременного выдерживаемого тока, с: 3
    Напряжение питания привода (Uп. ном), В 230
  • Комплект поставки РИЦ-ВН

    Наименование Количество
    1 Выключатель нагрузки РИЦ-ВН 1

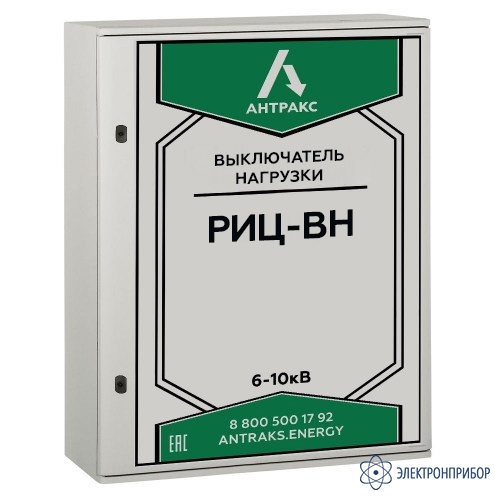

    2 Шкаф управления РИЦ-ВН 1
    3 Комплект ИКЗ-В3х 1
