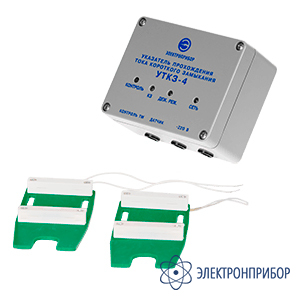

УТКЗ-4 — указатель прохождения тока короткого замыкания

Код товара: 29028
  • в наличии

    Назначение указателя прохождения тока короткого замыкания УТКЗ-4:

    Указатель прохождения тока короткого замыкания УТКЗ-4 предназначен для запоминания информации о прохождении тока короткого замыкания в электрических сетях напряжением 6-10 кВ. Переход в «режим КЗ» (срабатывание УТКЗ) происходит при выполнении 2-х условий:

    • замыкание контактов герконовых датчиков под воздействием магнитного поля, возникающего при протекании тока короткого замыкания в одной из фаз контролируемой линии;
    • отключение питания УТКЗ, которое осуществляется от обслуживаемого присоединения. Режим УТКЗ при отсутствии питания можно определить нажатием кнопки «Контроль», при этом «режиму КЗ» соответствует свечение красного светодиода «КЗ», а «дежурному режиму» — зеленого светодиода «ДЕЖ. РЕЖ».

  • Технические характеристики указателя прохождения тока короткого замыкания УТКЗ-4:

    Параметр Значение
    Коммутируемое напряжение на клеммах «КОНТРОЛЬ ТМ» не более, В 250 переменного, 220 постоянного
    Ток, коммутируемый через клеммы «КОНТРОЛЬ ТМ» не более, А 1,0
    Мощность, коммутируемая через клеммы «КОНТРОЛЬ ТМ» не более, Вт (ВА) 30 (62,5)
    Напряжение между клеммами «ДАТЧИК» и защитной землей фазное напряжением сети 220 В
    Время подготовки к срабатыванию после подачи питающего напряжения на УТКЗ, не более, мс 10
    Время срабатывания УТКЗ, не более, мс 10
    Время сохранения работоспособности (возможности срабатывания) после отключения питающего напряжения, не менее, с 5
    Время срабатывания УТКЗ при включении на КЗ не более, мс 10 (при напряжении питания не менее 30 В)
    Время перехода в «Дежурный режим» при включении питания после устранения КЗ, не менее, с 25
    Время перехода в «Дежурный режим» при срабатывании УТКЗ в случае, если питание не отключилось, не более, с 5
    Питание УТКЗ осуществляется от присоединения, которое он обслуживает диапазон напряжения питания 80 – 264 В от сети переменного тока частотой (50±1) Гц
    Мощность, потребляемая УТКЗ от сети питания, не более, ВА 2
    Положение контактов на клеммах «КОНТРОЛЬ ТМ» относительно контакта «COM»:
    - любое
    - замкнутое «NC», разомкнутое «NO»
    - разомкнутое «NC», замкнутое «NO»
    перед введением в эксплуатацию (исходное состояние);
    после подключения сети питания по окончании времени подготовки УТКЗ к работе (дежурный режим);
    после срабатывания УТКЗ (режим КЗ);
    Сигнализация о состоянии УТКЗ при нажатии кнопки «КОНТРОЛЬ»:
    - зеленый светодиод «ДЕЖ РЕЖ.»
    - красный светодиод «КЗ»
    дежурный режим;
    режим короткого замыкания
    Время непрерывной работы УТКЗ в рабочих условиях не ограничено
    Масса, кг 0,35
    Габаритные размеры, мм:
    - УТКЗ-4
    - Датчик тока
    - Толщина пластины датчика тока
    115 х 92 х 55;
    160 х 65 х 22;
    2,0
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    - атмосферное давление
    от -30°C до +45°C
    до 90% при 30°C
    60-106,7 кПа (460-800 мм рт. ст.)

  • Комплект поставки УТКЗ-4

    № Наименование Количество
    1 Указатель прохождения тока короткого замыкания УТКЗ-4 1
    2 Пластина датчика тока 2
    3 Датчик ИО102-2 (геркон и магнит) 2
    4 Зажим винтовой 1,0-2,5мм2 4
    5 Уплотнитель корпуса 1
    6 Винт М4х20 4
    7 Гайка М4 4
    8 Шайба ⌀4 4
    9 Винт М3х20 8
    10 Гайка М3 8
    11 Шайба ⌀3 увеличенная 8
    12 Руководство по эксплуатации 1
    13 Упаковка 1
