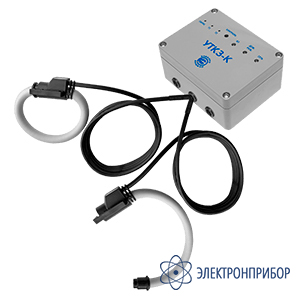

УТКЗ-К — указатель прохождения тока короткого замыкания

Код товара: 43293
  • в наличии

    Описание указателя прохождения тока короткого замыкания УТКЗ-К:

    УТКЗ-К - указатель прохождения тока короткого замыкания в котором в качестве датчиков тока используются разъемные датчики. УТКЗ-К осуществляет измерение токов, протекающих по 2-м фазам контролируемой линии. Переход в режим КЗ (срабатывание) из «дежурного» режима происходит в случае если среднеквадратичное значение тока за 50мс в любой из фаз линии превышает уровень срабатывания. Далее в течение 5с УТКЗ-К ожидает отключения линии:

    1. Если питание УТКЗ-К осуществляется от обслуживаемого присоединения (метод возврата — по напряжению) отключение линии фиксируется по факту падения напряжения питания УТКЗ-К ниже уровня 25В.

    2. Если питание УТКЗ-К осуществляется от другой линии (метод возврата — по току), отключение линии фиксируется по факту падения тока в линии до минимального значения.

    Если отключения не произошло, это воспринимается как ложное срабатывание и УТКЗ-К возвращается в «дежурный» режим. Если произошло отключение, УТКЗ-К остается в состоянии КЗ.

    Возврат из режима КЗ в «дежурный» режим происходит автоматически через 25с после включения линии при условии, что за это время не было бросков тока, превышающих уровень срабатывания.

  • Технические характеристики указателя прохождения тока короткого замыкания УТКЗ-К:

    Параметр Значение
    Методы возврата в “Дежурный” режим По напряжению;
    По току;
    По таймеру;
    По нажатию кнопки “Сброс”
    Уровень срабатывания, диапазон, 1, А от 100 до 1500, шаг 100
    Уровень срабатывания, диапазон, 2, А от 10 до 150,шаг 10
    Минимальная длительность тока КЗ , мс 50
    Время авт оматического возврата в дежурный режим после появления питания, с 25
    Время авт оматического возврата в дежурный режим по таймеру, Час 1, 6, 12, 24
    Время возможности контроля состояния УТКЗ -К после отключения питания, суток, не менее 3

  • Комплект поставки УТКЗ-К

    № Наименование Количество
    1 Указатель прохождения тока короткого замыкания - УТКЗ-К 1
