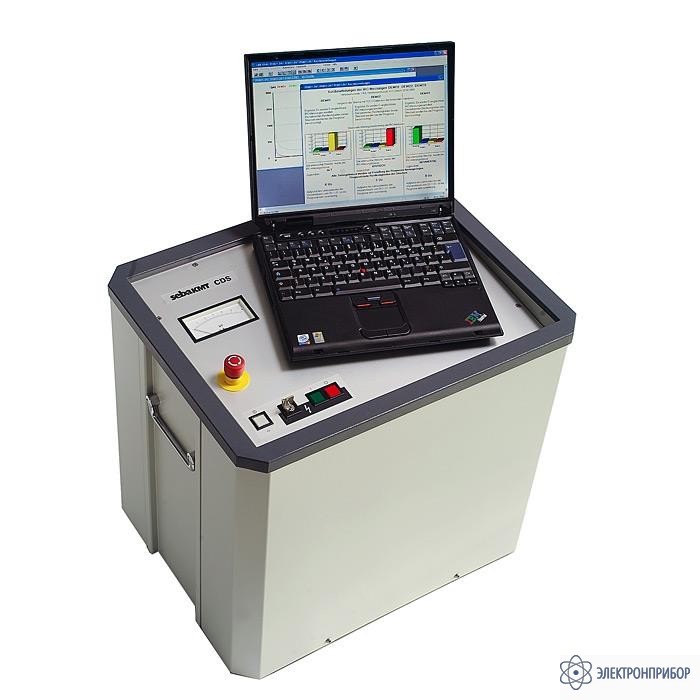

CDS IRC-RVM — система для диагностики бумажного кабеля

Код товара: 33875

  • Назначение системы для диагностики бумажного кабеля CDS IRC-RVM

    Портативная комбинированная установка CDS IRC-RVM используется по всему миру в качестве универсальной системы для диэлектрической диагностики PE/VPE кабелей, а также кабелей с бумажно-маслянной изоляцией и использует известные измерительные методы анализа изотермического тока релаксации (IRC-Анализ) и измерения возвратного напряжения (RVM-Анализ). Комбинированная система работает в абсолютно щадящем для кабеля режиме благодаря низкому зарядному напряжению.

    IRC-анализ

    На основании полевых испытаний состарившихся в процессе эксплуатации кабелей был составлен обширный банк данных, содержащий всю важную информацию об исследуемых участках. Оценка происходит автоматически. При аттестации при помощи программного обеспечения-NN исследуемый в данный момент участок классифицируется в IRC класс старения. Каждый класс сопоставляется с типичной остаточной прочностью, которая была определена большим количеством измерений. Благодаря этому пользователь получает технически важный параметр, являющийся важным показателем для принятия решения по дальнейшей эксплуатации кабельной линии или по ее ремонту или замене.

    RVM-анализ

    RVM оценка основывается на пороговых величинах, т.е. оцениваются нелинейное соотношение возвратного напряжения от содержания влаги при разных зарядных напряжениях и форма кривой. Для определения нелинейности измеряются начальная крутизна (фронт) возвратного напряжения для двух зарядных напряжений, находящихся в соотношении 2:1 (2 кВ и 1 кВ). Отношение начальных фронтов друг к другу при идеально сухих кабелях имеет значение 2.0 и оно будет приблизительно 1.5 в зависимости от влажного кабеля.

    Достоинства системы для диагностики бумажного кабеля CDS IRC-RVM

    • Трехфазные измерения IRC- и RVM в портативном приборе
    • Неразрушающая диагностика
    • Анализ тока зарядки для распознавания единичных проблемных мест в кабеле
    • Простое управление благодаря меню измерительного процесса
    • Определение состояния кабеля с изоляцией из PE / VPE / бумажно-масляной, не повреждая его
    • Простое управление и автомат. процесс измерения
    • Трехфазное параллельное измерение тока и напряжен. Время полного измерения – 1 час
    • Большой динамический диапазон для IRC-измерений, проводимых на протяженных кабелях
    • Измерение зарядного тока на фазе формирования
    • Улучшенная техника фильтрации для индуцир.кабелей
    • Увеличенная емкость аккум. для послед.измерений
    • Расшир.диапазон для формирующ.напряжений до 5 кВ-диагностика высоковольтных кабелей

  • Технические характеристики системы для диагностики бумажного кабеля CDS IRC-RVM

    Параметр Значение
    Диапазон измеряемого тока - 130 нА ... 130 нА
    Диапазон измеряемого напряжения 0 ... 5000 В
    Максимально выходное напряжение 5 кВ
    Измерение сопротивления до TΩ
    Питание от сети 115 / 230 В; 50 / 60 Гц
    DC-ток зарядки 3 мА
    Потребляемая мощность 50 Ватт (без Laptop)
    Габариты (В x Ш x Г) 490 x 550 x 415 мм
    Вес 26 кг (без Laptop и кабеля)

  • Комплект поставки CDS IRC-RVM

    Наименование Количество
    Высоковольтный блок 1
    Блок управления 1
    Notebook 1
    Лицензированное ПО 1
    Комплект кабелей 1
    Разрядная штанга 1
    Чемодан 1
