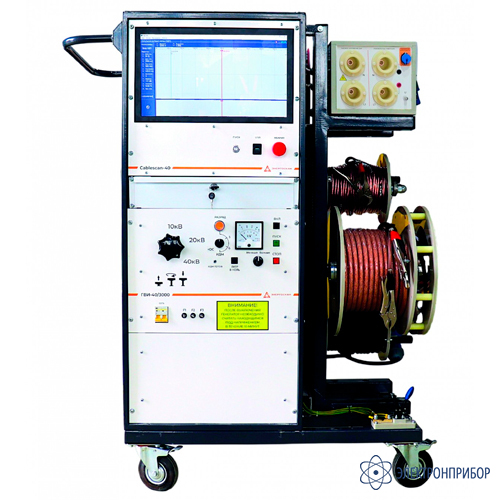

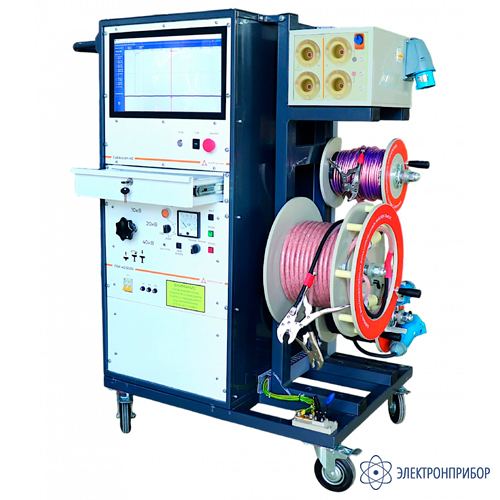

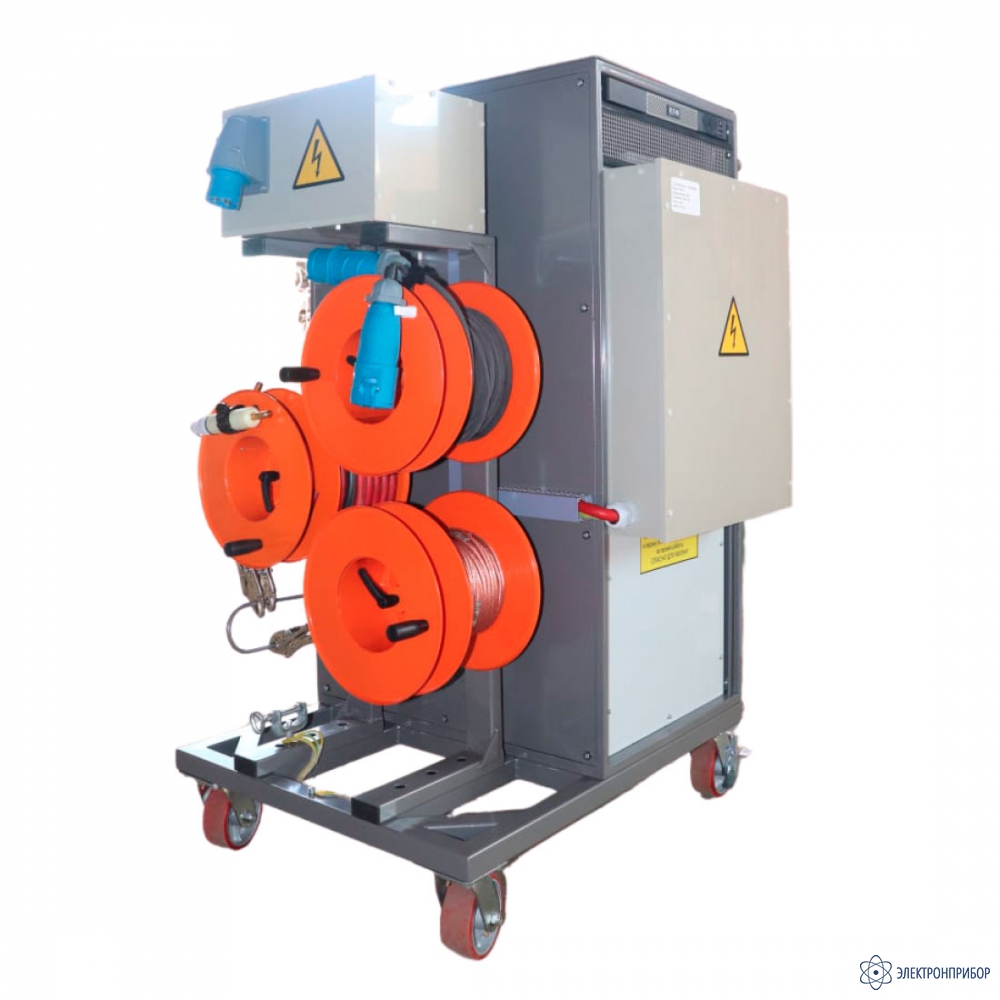

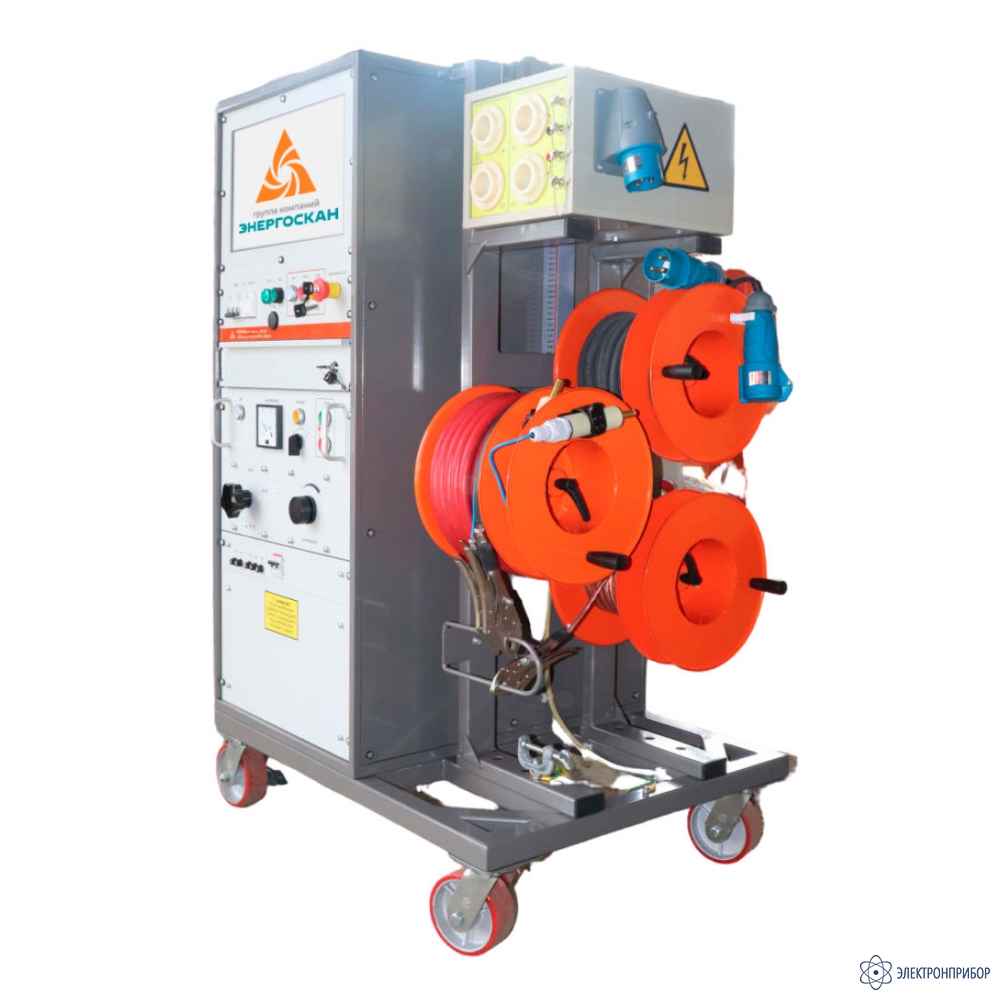

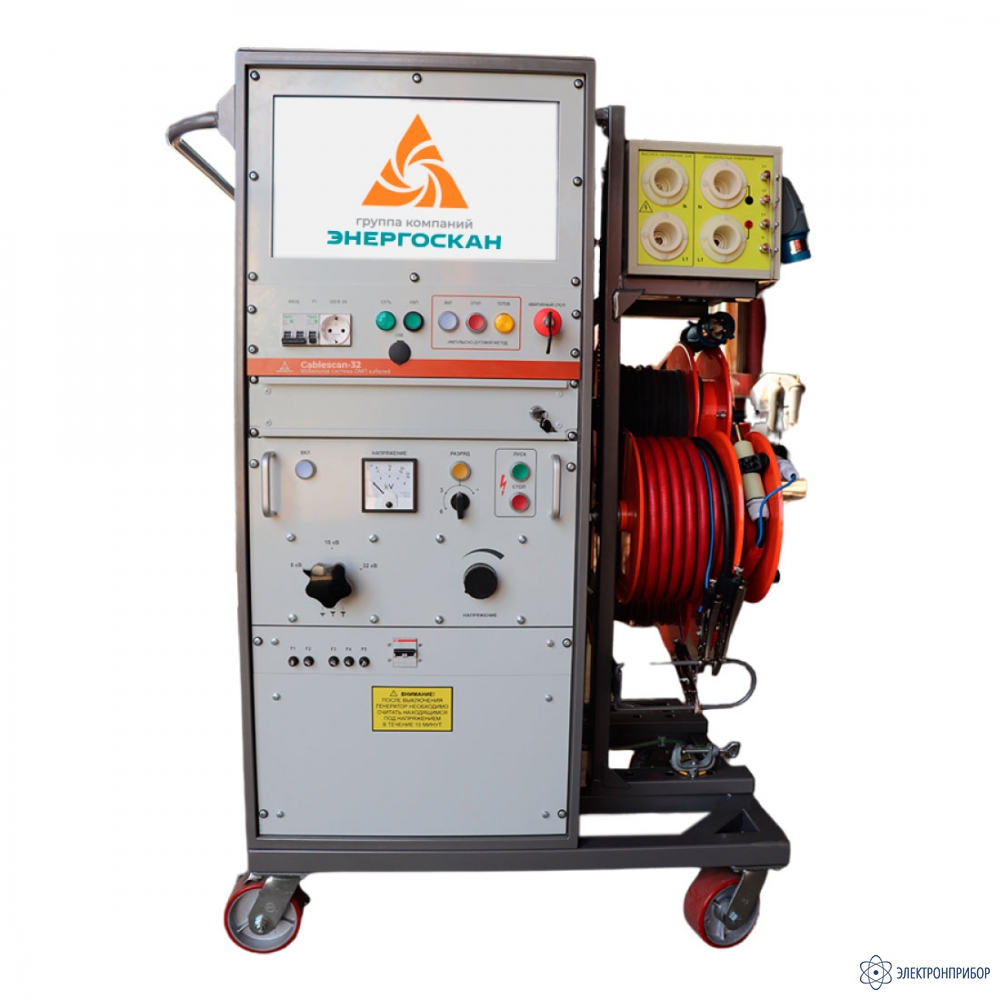

CableScan-40 — мобильная система поиска повреждений силовых кабелей

Код товара: 67931
  • Мобильная система поиска повреждений силовых кабелей CableScan-40 Мобильная система поиска повреждений силовых кабелей CableScan-40 Мобильная система поиска повреждений силовых кабелей CableScan-40

    • Гарантия

      2 года

    Описание мобильной системы поиска повреждений силовых кабелей CableScan-40:

    Мобильная система CableScan-40 предназначена для определения места повреждения (ОМП) кабелей безпрожиговыми методами (TDR, ARC, DECAY). Она обеспечивает быстрый, точный, щадящий предварительный и точный поиск всех высокоомных повреждений силовых кабелей.

    Система интегрирует в себе рефлектометр, мегаомметр, высоковольтную установку, генератор высоковольтных импульсов, и датчики связи для реализации современных щадящих методов ОМП: импульсно-дугового и колебательных методов по току и напряжению. Большая часть повреждений кабельных линий обнаруживается именно беспрожиговым методом. При этом используются все три элемента установки: рефлектометр, высоковольтная установка и датчик связи, как в предварительном так и в точном поиске.

    Система может комплектоваться генераторами высоковольтных импульсов ГВИ-32 с тремя ступенями 8кВ/16кВ/32кВ и силой имульса на выбор:1100Дж, 2000Дж и 3000Дж. ГВИ-32 имеют автоматический режим импульсного напряжения и позволяют использовать систему CableScan-40  для точного поиска акустическим методом.

    Система позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и т.д.) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и т.д.).

    Система CableScan-40 имеет интуитивно понятный интерфейс. Комбинация элементов управления дает возможность специалисту работать с установкой по инструкции, прилагаемой к аппарату, и не требует специального обучения. Управление сочетает в себе электронные и ручные методы: программное обеспечение, сенсорный дисплей, промышленную клавиатуру, трек-болл для простой и удобной навигации.

    Возможны три режима эксплуатации системы CableScan-40: стационарная установка, монтаж в передвижную лабораторию, использование в мобильном исполнении на стальной раме с колёсами. Установка может быть смонтирована в автомобили с цельнометаллическим кузовом грузоподъемностью от 200 кг.

    Подключение к питанию осуществляется высоковольтным изолированным кабелем (возможная длина 10 / 20 / 30 /50 метров) через блок подключения. К системе возможно подключение внешних приборов, например, генератора звуковой частоты или мегаомметра 2,5 кВ.

    Особенности мобильной системы поиска повреждений силовых кабелей CableScan-40:

    • Предварительное определение места повреждений- TDR,ARC,DECAY, TRD+ (до 10 рефлектограмм за один разряд);
    • Точное ОМП кабеля акустическим методом (8/16/32 кВ, 2000 Дж);
    • Испытание изоляции кабеля напряжением до 40 кВ;
    • Испытание оболочки кабеля напряжением до 10 кВ;
    • Измерение сопротивления изоляции.

  • Технические характеристики мобильной системы поиска повреждений силовых кабелей CableScan-40:

    Параметр Значение
    Генератор высоковольтных импульсов
    Максимальное выходное постоянное напряжение 40 кВ
    Диапазоны выходных напряжений 8 / 16 / 32 кВ
    Максимальная запасаемая энергия 1000/2000/3000 Дж
    Период следования импульсов 6 сек / 3 сек / ручной разряд
    Рефлектометр
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): максимальный / минимальный  250 м / 250000 м
    Коэффициент укорочения установка или измерение в пределах (встроенная таблица): - 1,00...7,00
    Зондирующие сигналы режима импульсной рефлектометрии:
    - Амплитуда
    - Длительность
    25 В...120 В
    от 100 нс до 300 мкс
    Выходное сопротивление (программно-регулируемое, с отображением величины на экране): - 10...1000 Ом,
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): максимальный / минимальный   250 м / 250000 м
    Инструментальная погрешность измерения расстояния (все методы), не более:  0,1 %
    Эквивалентная (эффективная) частота дискретизации:
    - Режим импульсной рефлектометрии
    - Режим импульсно-дуговой
    - Режим колебательного разряда
    3,2 ГГц
    200 МГц
    200 МГц
    Память, более 1000 рефлектограмм
    Общие данные
    Дисплей Сенсорный, LCD (1366х768 точек)
    Диагональ дисплея 18,5”
    Управление Промышленная клавиатура с трекболом
    Интерфейсы связи USB 2.0
    Источник бесперебойного питания, мощность 650 ВА
    Напряжение питания однофазной сети переменного тока, В 230 ± 10 %
    Частота напряжения переменного тока, Гц 50 ± 2
    Максимальная потребляемая мощность, кВА 4,5
    Габаритные размеры (Ш х Г х В) 1000 х 900 х 1550
    Масса, кг (в зависимости от комплектации от) 150 - 195 кг

  • Комплект поставки CableScan-40

    № Наименование Количество
    1 Мобильная система CableScan-40 1
    2 Низковольтный кабель на катушке 1
    3 Адаптер подключения питания 2
    4 Транспортировочный кейс для аксессуаров 1
    5 Комплект документации 1
    6 Платформа на колесиках 1
    7 Блок кабельных барабанов 1
    8 Барабан с высоковольтным кабелем (20 м) 1
    9 Барабан с кабелем питания (20 м) 1
    10 Барабан с кабелем заземления (20 м) 1
    11 Струбцина заземления 1
