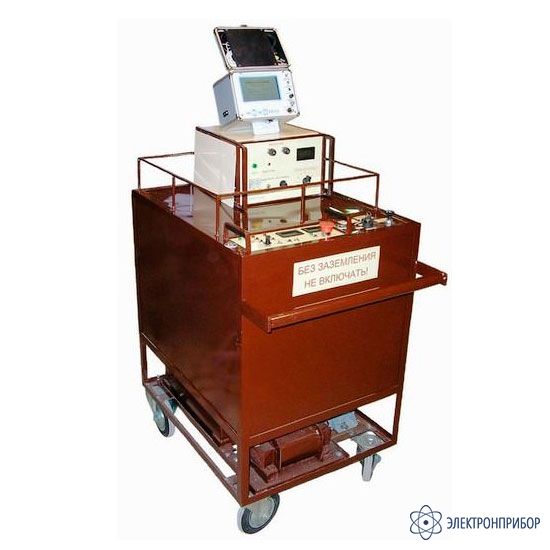

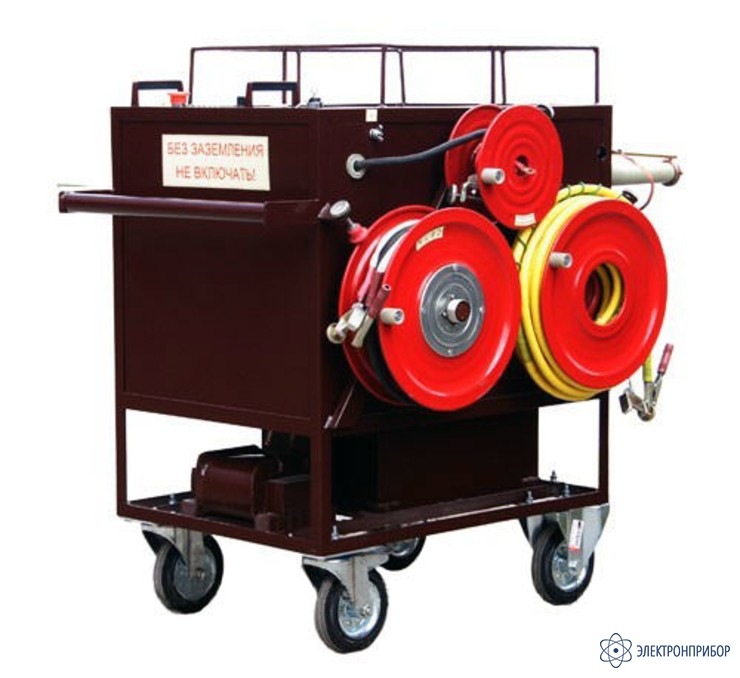

СВПА-ГПИ — стенд высоковольтный передвижной для прожига дефектной изоляции кабеля

Код товара: 63847
  • 2 варианта исполнения

    Назначение стенда высоковольтного передвижногой для прожига дефектной изоляции кабеля СВПА-ГПИ:

    Стенд высоковольтный передвижной СВПА-ГПИ предназначен для: определения расстояния до места повреждения с помощью высоковольтного рефлектометра ИСКРА-3М; поиска повреждений кабелей с помощью генератора звуковой частоты ГЗЧ-2500 и приемника ПОИСК-2006М индукционным методом; поиска повреждений кабелей с помощью генератора акустики ГАУВ и приемника ПОИСК-2006М акустическим методом; прожига дефектной изоляции.

  • Технические характеристики стенда высоковольтного передвижногой для прожига дефектной изоляции кабеля СВПА-ГПИ:

    Параметр Значение
    Общие технические данные СВПА-ГПИ
    Напряжение однофазной сети переменного тока частотой 50 ± 2 Гц, В* 220 ± 20
    Потребляемый ток, не более, А 50
    Условия эксплуатации
    Диапазон температур окружающего воздуха, °С от -20 до +40
    Относительная влажность воздуха при температуре 25°С, % 80
    Атмосферное давление, мм рт.ст. 650 - 800
    Масса оборудования, кг, не более 110
    Обслуживающий персонал, не менее, чел. 2
    Срок службы, лет 10
    * - Питание СВПА-ГПИ производится от промышленной однофазной сети 220В, 50 Гц. Допускается питание от автономного генератора электроснабжения мощностью не менее 4,0 кВА. Для полной реализации возможностей высоковольтного стенда СВПА-ГПИ мощность генератора должна быть не менее 25 кВА.

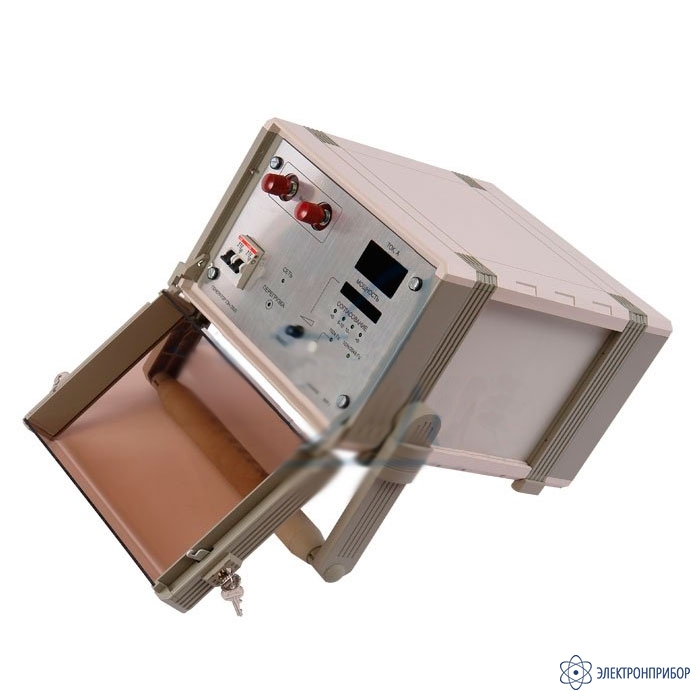

    Технические характеристики блока прожига БПР-25/8
    Параметр Значение
    Максимальное выходное напряжение в режиме холостого хода, кВ 25
    Минимальное выходное напряжение в режиме холостого хода, кВ 1
    Количество ступеней прожига 2
    Максимальный ток блока прожига в режиме короткого замыкания, не менее, А 4
    Потребляемая мощность блока прожига, не более, кВА 10
    Мощность, отдаваемая в нагрузку, не менее, кВА 6
    Режим работы блока прожига длительный
    Габаритные размеры, мм 430х500х500
    Масса, не более, кг 70

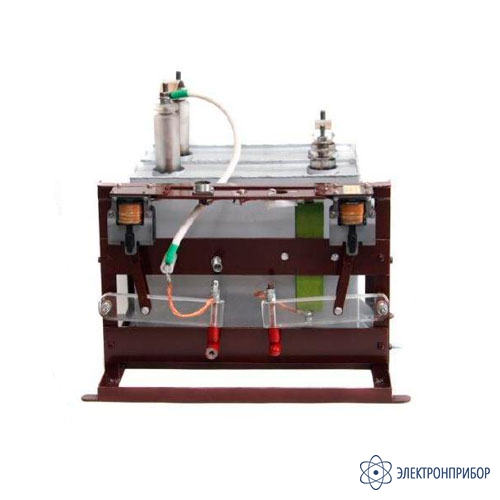

    Технические характеристики генератора акустики ГАУВ
    Параметр Значение
    Емкость накопителя, мкФ 2,2
    Максимальное выходное напряжение, кВ 25
    Максимальная энергия импульса разряда, Дж 650
    Режимы работы Ручной
    Автоматический с частотой следования импульсов разряда 0,4 Гц
    Габаритные размеры, мм 200х580х550
    Масса, не более, кг 30

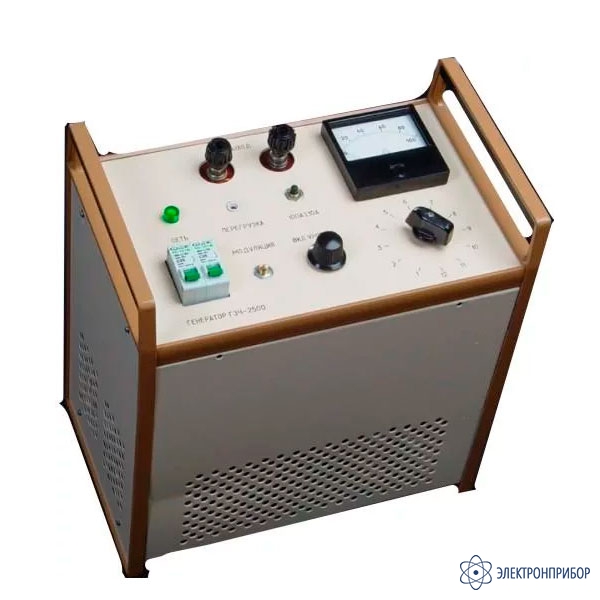

    Технические характеристики генератора звуковой частоты ГЗЧ-2500:
    Параметр Значение
    Выходная мощность в согласованном режиме, Вт 2500
    Максимальное выходное напряжение холостого хода, В 300
    Максимальный выходной ток, А 80
    Частота генерации, Гц 1024 - 2048
    Частота модуляции, Гц 1,5 - 3
    Количество ступеней согласования с нагрузкой 12
    Диапазон сопротивления нагрузки, Ом 0,5 - 100
    Напряжение однофазной сети переменного тока частотой 50 ± 2 Гц, В 220 ± 20
    Потребляемая мощность, не более, Вт 3000
    Габаритные размеры, мм 320х360х200
    Масса, кг 15

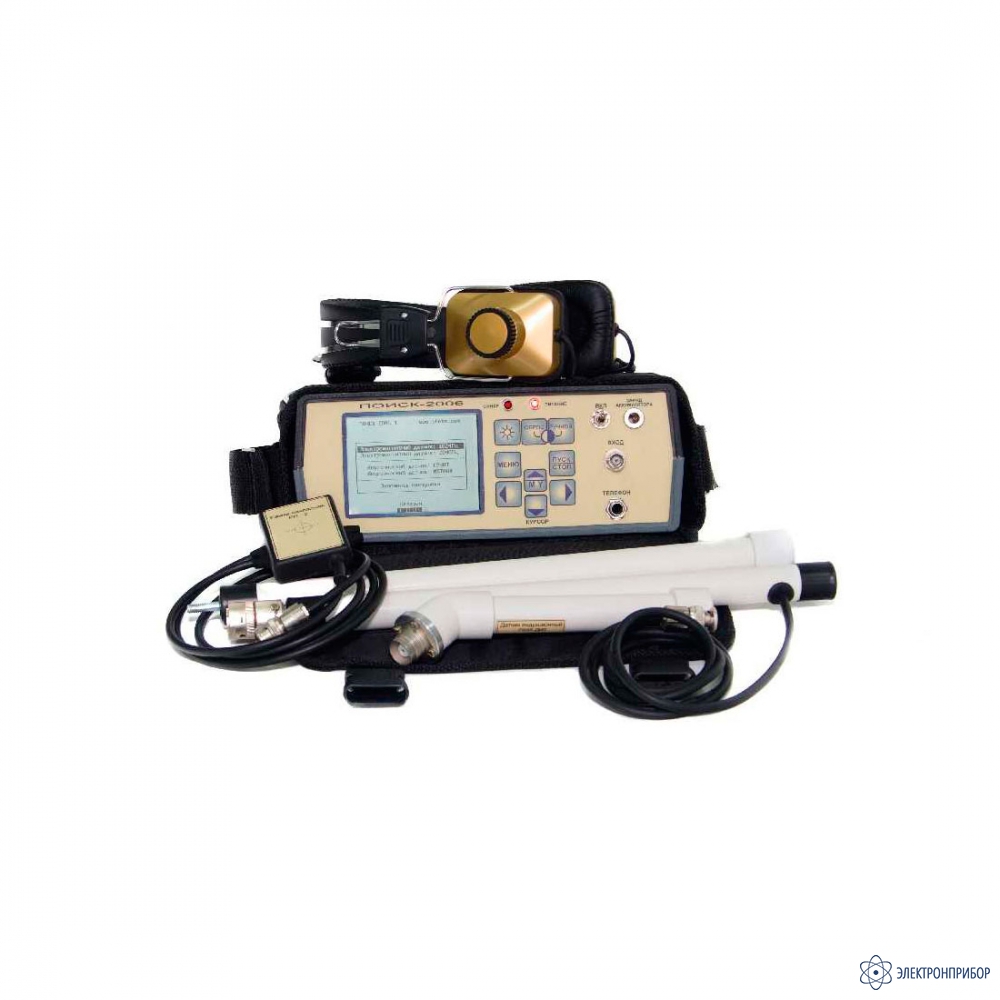

    Технические характеристики приёмника ПОИСК-2006М
    Параметр Значение
    Методы поиска повреждения Электроакустический
    Импульсный
    Индукционный
    Индикация Осциллографическая (по экрану графического жидкокристаллического индикатора)
    Слуховая ( по звуку в головных телефонах)
    Наибольшая глубина залегания кабеля при определении его трассы, м 10
    Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более ± 0,05
    Наибольшая глубина залегания кабеля при поиске повреждений:
    Электроакустическим методом, м 4
    Индукционным методом (режим петли) 2
    Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:
    Электроакустическим методом ± 0,25
    Индукционным методом (режим петли) ± 1
    Габаритные размеры и масса:
    Приемник ПОИСК-2006М, мм, кг 290х112х130
    0,5
    Датчик акустический грунтовой ДАГ-5, мм, кг 88х65х50
    0,35
    Датчик акустический кабельный П805-ДА2, мм, кг 120х55х22
    0,1
    Рамка индукционная накладная РН-2, мм, кг 55х35х10
    0,2
    Датчик индукционный П805-ДИ2, мм, кг 195х55х33
    0,3
    Общий вес приемника ПОИСК-2006М в комплекте, не более, кг 2

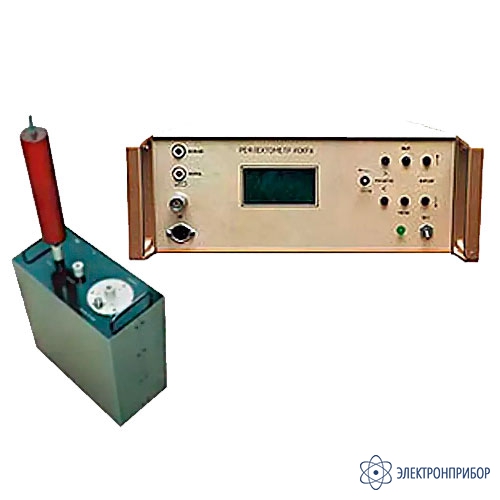

    Технические характеристики высоковольтного осциллографического рефлектометра ИСКРА-3М
    Параметр Значение
    Измеряемое расстояние до мест повреждения, м 5 - 12000
    Вид индикации Цифровая, осциллографическая с ЖК-дисплеем
    Напряжение аккумулятора питания рефлектометра, В 12

  • Комплект поставки СВПА-ГПИ

    № Наименование Количество
    1 Блок управления стендом СВПА-ГПИ 1
    2 Блок прожига БПР-25/8 1
    3 Генератор акустики ГАУВ 1
    4 Дроссель сетевой 1
    5 Рефлектометр высоковольтный осциллографический ИСКРА-3М в комплекте с датчиками 1
    6 Генератор звуковой частоты ГЗЧ-2500 1
    7 Приемник ПОИСК-2006М 1
    8 Провод защитного заземления 15 м 1
    9 Кабель высоковольтный 15 м 1
    10 Стенд высоковольтный для отыскания мест повреждения кабельных линий СВПА-ГПИ. Руководство по эксплуатации. СВПА-ГПИ/13.00.00.00РЭ 1
    11 Генератор звуковой частоты ГЗЧ-2500. Руководство по эксплуатации 1
    12 Рефлектометр высоковольтный осциллографический "Искра-3М". Руководство по эксплуатации 1
    13 Приемник «ПОИСК-2006М». Руководство по эксплуатации 1

  • Модификации СВПА-ГПИ
