Устройства для проверки автоматических выключателей

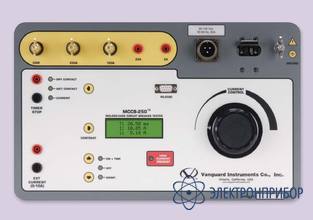

MCCB-250 — комплект нагрузочный с испытательным током до 1кА

Код товара: 31194

  • Описание МССВ-250:

    Комплект нагрузочный MCCB-250 наиболее эффективен в тех случаях, когда необходимо испытывать большое количество АВ с малыми значениями испытательных токов расцепителей (2-200 А), что наиболее часто встречается в системах КИП и автоматики.
    Другими словами, основная область применения прибора для АВ с номинальным током расцепителя от 1,0 до 16 А;
    кроме того, для тепловых расцепителей можно производить испытания АВ с номинальным током расцепителя до 63 А.

    Прибор кратковременно может выдавать испытательный ток до 1кА, что позволяет испытать АВ с номинальным током расцепителя до 100А

    Применение МССВ-250:

    Существует две основных сферы применения установок для испытания первичным током.

    Первая – это тестирование систем полной релейной защиты с изолированными проводниками высокого напряжения, трансформаторами тока, защитными реле и автоматическими прерывателями. Из-за неудобства подключения к питающей линии на первичной обмотке трансформатора тока испытания первичным током обычно применяются при вводе в эксплуатацию защитного оборудования или после его капитального ремонта. Поскольку большая часть тестируемых защитных систем зависят от времени, в устройстве установки предусмотрен специальный таймер.

    Вторая сфера применения установок для испытания первичным током – тестирование трансформаторов тока в системе релейной защиты. Опять же тесты такого рода выполняются перед вводом в эксплуатацию нового оборудования или после его ремонта. Кроме того, установки для испытания первичным током идеально подходят для применения там, где требуются нагрузки с низким сопротивлением и сильным током с возможностью его измерения и регулировки.

    Этот универсальный прибор можно использовать для тестирования тепловых, магнитных и твердотельных защитных реле и высоковольтных выключателей, а также в любых приложениях, которые требует подачи высокого переменного тока.

  • Технические характеристики МССВ-250:

    • Проверка защитных систем и трансформаторов тока. Ток до 250А переменный в продолжительном режиме и до 1кВ в кратковременном
    • Устойчивый уровень тока при увеличении сопротивления из-за нагрева
    • Встроенная таймер для измерения срабатывания реле

    Комплект МССВ-250 может также быть использован для настройки токовых реле РТ-40 и РТ-80 и аналогичных.

  • Комплект поставки MCCB-250

    № Наименование Количество
    1. Нагрузочный комплект MCCB-250 1
