РЕТОМ-30КА-11 — установка измерительная для прогрузки первичным током до 15 кА
Код товара: 50955-
-
Гарантия
5 лет
-
Межповерочный интервал
4 года
-
Госреестр СИ РФ
81391-21 до 29.03.2026
-
Производитель
Назначение установки измерительной для прогрузки первичным током до 15/30 кА РЕТОМ-30КА:
РЕТОМ-30кА является единственным в России комплексом, позволяющим выдавать синусоидальный ток до 30 000 А при большой величине выходной мощности, составляющей 55 000 ВА, при этом оставаясь достаточно мобильным и имеющим сравнительно небольшие габариты.
Комплекс РЕТОМ-30кА поставляется в двух комплектациях:
- РЕТОМ-30кА-11 с одним трансформаторным блоком, обеспечивающим проверку первичным током до 15 кА;

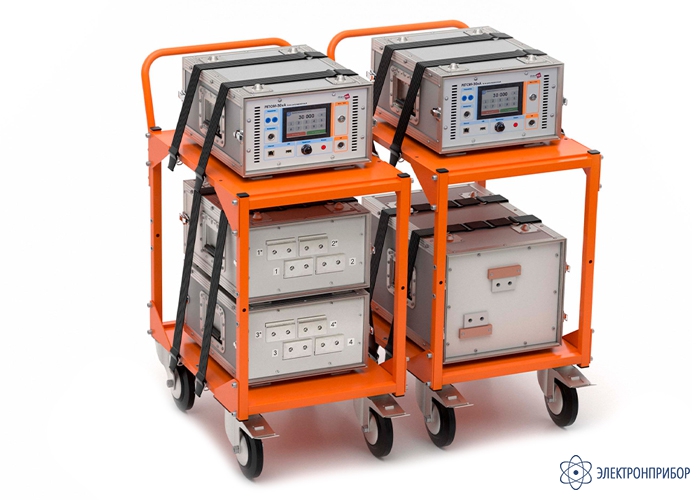

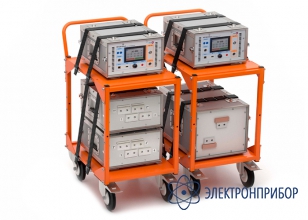

- РЕТОМ-30кА-12 с двумя трансформаторными блоками, обеспечивающими проверку первичным током до 30 кА.
Область применения установки измерительной для прогрузки первичным током до 15/30 кА РЕТОМ-30КА:
Проверка автоматических выключателей переменного тока с электромагнитными, тепловыми и электронными расцепителями с номинальными токами до 6 300 А. Определение параметров:
- тока срабатывания прерывателя в зоне токов КЗ;
- времени срабатывания прерывателя в зоне токов КЗ;
- времени срабатывания прерывателя в селективной зоне токов КЗ;
- времени срабатывания прерывателя в зоне токов перегрузки.
Проверка измерительных трансформаторов тока. Определение параметров:
- коэффициента трансформации;
- полярности/фазировки методом переменного тока;
- характера нагрузки трансформатора тока.
Проверка устройств РЗА первичным током, позволяющая оценить целостность соединительных цепей, правильность подключения измерительных трансформаторов тока, настройки реле. Определение параметров:
- тока срабатывания токовой защиты;
- времени срабатывания токовой защиты;
- фазировки вторичных цепей.
Основные достоинства установки измерительной для прогрузки первичным током до 15/30 кА РЕТОМ-30КА:
- выходной регулируемый однофазный синусоидальный ток до 30 000 А;
- выходная мощность до 55 000 ВА;
- выходное программно-управляемое напряжение, необходимое для питания схемы расцепителя при проверке селективных автоматических выключателей с электронными блоками;
- диапазон регулируемого времени выдачи от 20 мс до непрерывного режима;
- измерение действующего значения выдаваемого тока при времени выдачи тока от 0,1 мс до 9999 с;
- возможность увеличения выходного напряжения до 32 В;
- измерение внешних токов до 20 А;
- измерение внешних напряжений до 500 В;
- измерение времени срабатывания автоматического выключателя от 0,1 мс до 9999 с;
- измерение фазового угла между выдаваемым и внешним токами -180° ... +180°;
- измерение фазового угла между внешним током и внешним напряжением -180 ° ... +180°;
- возможность выдачи чистого синусоидального тока (при этом каждый пуск начинается с точки перехода через 0), что позволяет осуществлять проверки не только автоматических выключателей с электромагнитными расцепителями, реагирующим на действующее значение тока, но и с электронными и микропроцессорными расцепителями, которые реагируют на скорость нарастания и форму первичного тока;
- режим предварительного кратковременного протекания номинального тока через выключатель («Предпитание») позволяет запитать схемы управления расцепителем для некоторых моделей выключателей;
- встроенные в комплекс два амперметра и вольтметр позволяют избежать трудностей, связанных с измерением больших токов (в том числе и при малых интервалах времени) и использованием дополнительных внешних измерителей тока и напряжения, а наличие фазометра дает возможность с легкостью измерить фазовую погрешность при проверках трансформаторов;

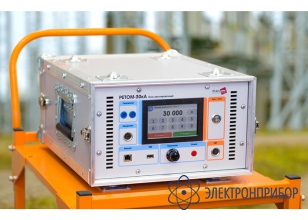

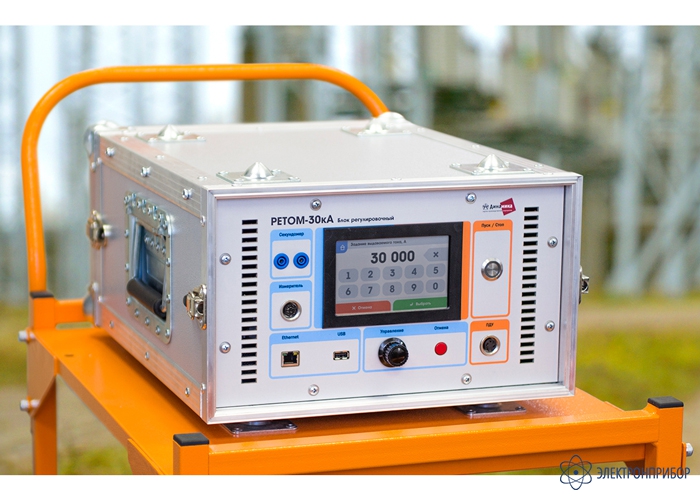

- интуитивно понятное меню и возможность управления с помощью одного лишь регулятора-энкодера обеспечивают удобство работы с комплексом;

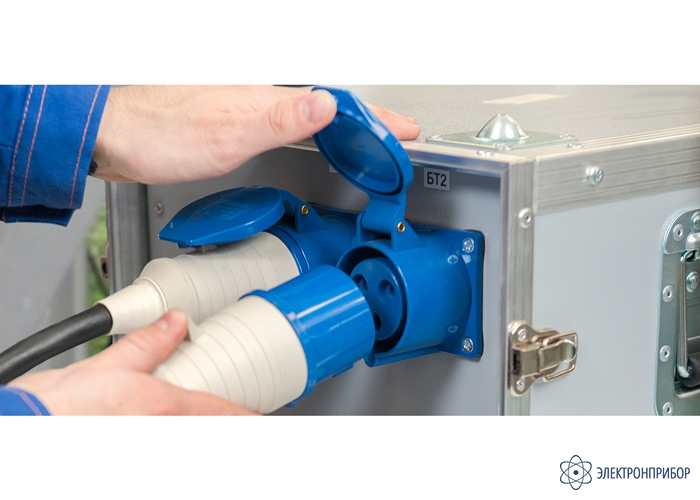

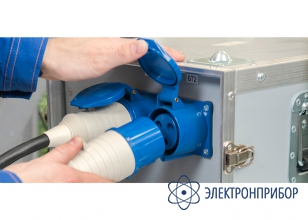

- все подключения в комплексе (как к питающей сети, так и между собой) осуществляются с помощью современных надежных силовых разъемов;
- передвижная разборная стойка предназначена для транспортировки комплекса вместе с аксессуарами к месту проведения испытаний;
- корпуса блоков полностью герметичны, что дает возможность пользователю транспортировать их к месту работы при любых погодных условиях;
- надежная фиксация блоков комплекса между собой и на стойке, обеспечивает безопасность при перемещении.
-
-
Технические характеристики установки измерительной для прогрузки первичным током до 15 кА РЕТОМ-30КА-11:
Параметр Значение Выходной ток Диапазон времени выдачи силы переменного тока от 0,1 с до 1 ч Диапазоны воспроизведений силы переменного тока при частоте 50 Гц от 30 А до 300 А включительно
свыше 300 А до 3000 А включительно
свыше 3000 А до 30000 АПределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока при частоте 50 Гц ±(0,02·х + 0,005·Xк) А Пределы допускаемой дополнительной погрешности воспроизведений силы переменного тока при частоте 50 Гц от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности 0,5 Род тока переменный Включение выходных обмоток РЕТОМ-30кА-11 1 обмотка 2 последовательно 2 параллельно РЕТОМ-30кА-12 4 последовательно 2 параллельно +
2 последовательно4 параллельно Максимальный выходной ток при различных схемах подключения РЕТОМ-30кА-11 7500 А 7500 А 15000 А РЕТОМ-30кА-12 7500 А 15000 А 30000 А Выходная мощность РЕТОМ-30кА-11 13500 ВА 28500 ВА 28500 ВА РЕТОМ-30кА-12 55000 ВА 55000 ВА 55000 ВА Выходное напряжение переменного тока, не более РЕТОМ-30кА-11 4,4 В 8,8 В 4,4 В РЕТОМ-30кА-12 17,6 В 8,8 В 4,4 В Секундомер Пределы измерений интервалов времени 999,9 мс 99,99 с 999,9 с 9999 с Разрешающая способность 0,1 мс 0,01 с 0,1 с 1 с Пределы допускаемой абсолютной погрешности измерений интервалов времени ± 0,5 мс ± 0,01 с ± 0,1 с ± 1 с Тип дискретных входов «сухой контакт»; контакт с потенциалом +300 В Общие технические данные Диапазон рабочих температур -20...+50 °С Питание устройства:
- частота однофазной сети
- напряжение сети
45...65 Гц
380±38 ВПотребляемый ток каждой линии, не более 300 А Масса устройства,не более:
- блок регулировочный
- блок трансформаторный
30 кг
50 кгГабариты, не более:
- блок регулировочный
- блок трансформаторный
550 х 385 х 240 мм
550 х 385 х 240 мм -
Комплект поставки РЕТОМ-30КА-11
№ Наименование Количество 1 Блок регулировочный РЕТОМ-30КА 1 2 Блок трансформаторный 1 3 Стойка передвижная СПП-30КА 1 4 Пульт дистанционного управления 1 5 Комплект аксессуаров 1 6 Комплект эксплуатационной документации 1 -
