Устройства для проверки автоматических выключателей

РТ-2048-02 — комплект для испытаний автоматических выключателей (до 2 кА)

Код товара: 20315
  • в наличии
    67166-17
    Комплект для испытаний автоматических выключателей (до 2 ка) РТ-2048-02 Комплект для испытаний автоматических выключателей (до 2 ка) РТ-2048-02 Комплект для испытаний автоматических выключателей (до 2 ка) РТ-2048-02 Комплект для испытаний автоматических выключателей (до 2 ка) РТ-2048-02

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      67166-17 до 05.04.2027

    Назначение комплекта для испытаний автоматических выключателей (до 2 кА) РТ-2048-02:

    Комплект нагрузочный измерительный с регулятором тока РТ-2048-02, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 10 до 160 А.

    Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

    Описание комплекта для испытаний автоматических выключателей (до 2 кА) РТ-2048-02:

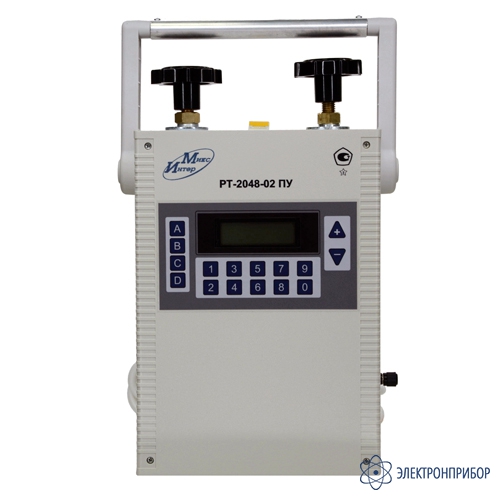

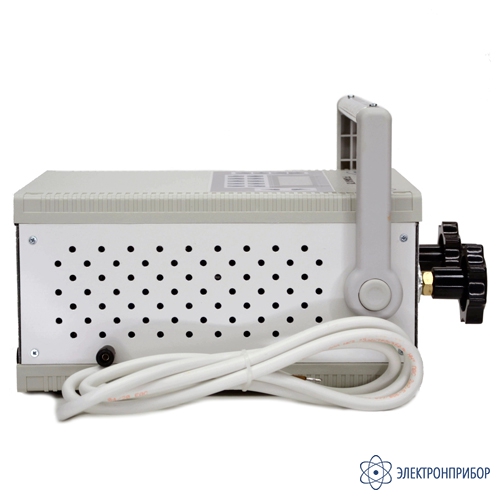

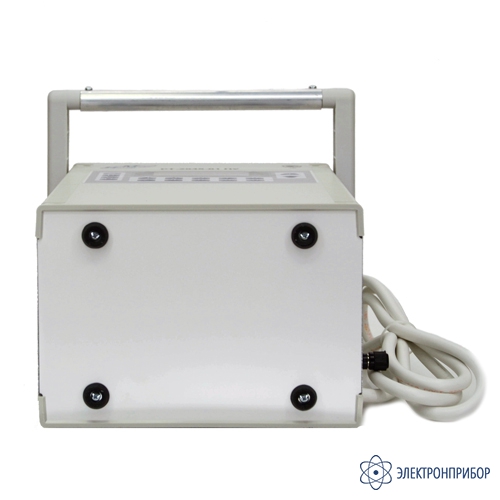

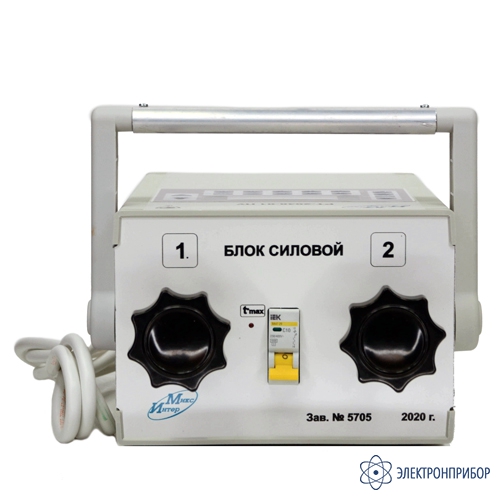

    Комплект представляет собой переносной моноблок: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

    Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

  • Технические характеристики комплекта для испытаний автоматических выключателей (до 2 кА) РТ-2048-02:

    Параметр Значение
    Диапазон измерения и регулирования силы тока, A 20...2000
    Диапазон задания и измерения длительности протекания тока в кратковременном режиме, с 0.02-1.6
    Приведенная погрешность измерения силы испытательного тока, %, не более ±5
    Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более ±5 %
    Напряжение питающей сети 220 ±22 или 380 ±38 В
    Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 2000 А.....46 A
    Мощность потребляемая комплектом:
    - в кратковременном режиме (I max = 2000 A), не более
    - в длительном режиме (I max = 1000 A), не более
    - в длительном режиме (I max = 300 A), не более
    18 kBa
    5,2 kBa
    1,6 kBa
    Габаритные размеры (ДхШхВ), мм 180х195х160
    Масса, кг 9

  • Комплект поставки РТ-2048-02

    № Наименование Количество
    1 Моноблок 1
    2 Кабель соединительный 1
    3 Токопроводы сечением 70 мм, длина 1 м 2
    4 Руководство по эксплуатации 1
