САТУРН-М1 — устройство для проверки автоматических выключателей (до 12 кА)

Код товара: 20310
  • в наличии
    68019-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68019-17 до 17.07.2027

    • Производитель

      РАДИУС, Россия

    Сертификаты

    Назначение устройства для проверки автоматических выключателей (до 12 кА) Сатурн-М1:

    Комплектные испытательные устройства Сатурн-М и Сатурн-М1 предназначены для проверки характеристик автоматических выключателей переменного тока с электро-магнитными и тепловыми расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.

    Устройства Сатурн-М и Сатурн-М1 могут быть использованы для проверки отдельных типов релейной защиты.

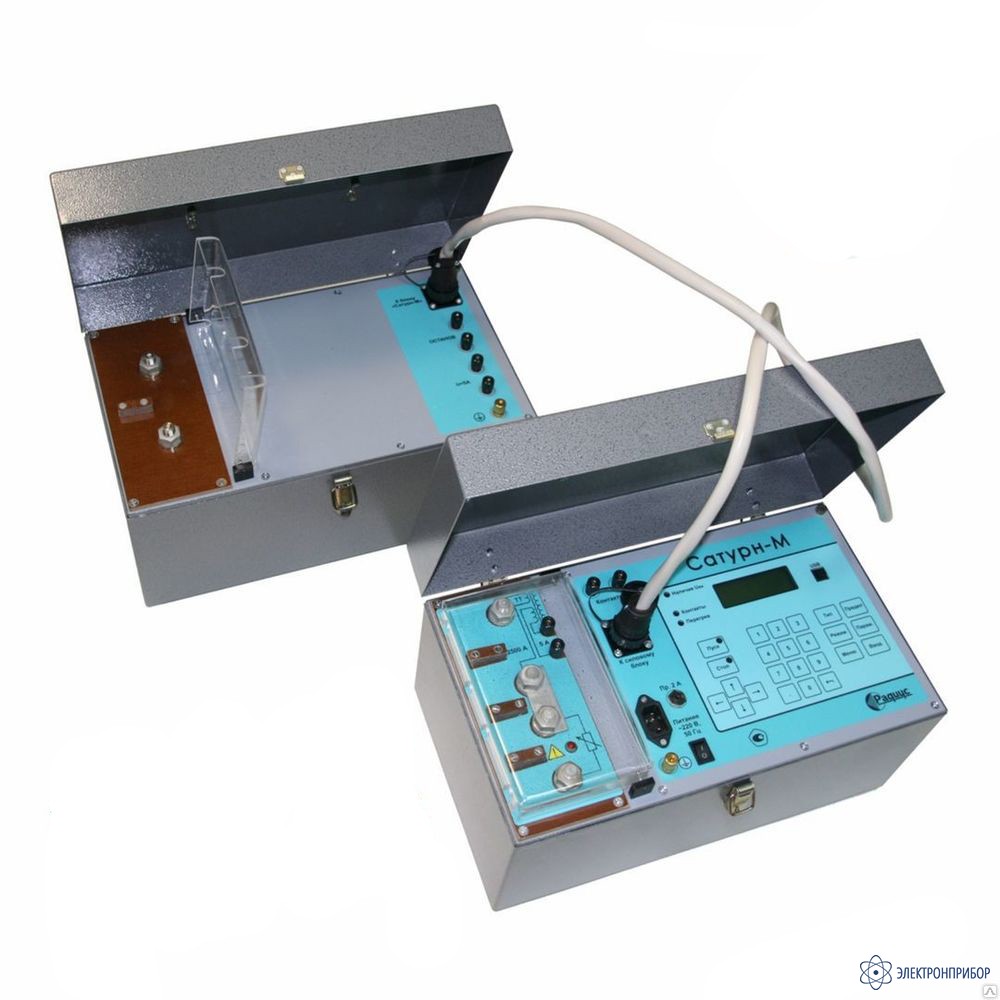

    Устройство Сатурн-М1 состоит из блока Сатурн-М и силового блока. Устройство предназначено для проверки выключателей током до 12000 А.

    Функции устройства для проверки автоматических выключателей (до 12 кА) Сатурн-М1:

    • Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения;
    • Выдача регулируемого тока;
    • Измерение действующего значения тока и времени срабатывания проверяемого автомат;
    • Автоматический контроль работоспособности основных узлов устройства при включении питания;
    • Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.

  • Технические характеристики устройства для проверки автоматических выключателей (до 12 кА) Сатурн-М1:

    Параметр Значение
    Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока
    напряжением, В
    частотой, Гц    		 220
    50
    Диапазон допустимого напряжения питания, В от 187 до 242
    Мощность, потребляемая блоком из сети, Вт, не превышает 20
    «Сатурн-М1» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А от 30 до 12000
    Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А от 0,025 до 25
    от 0,25 до 250
    от 2,5 до 2500

    Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА
    от 0,01 до 99,99
    Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более ±(1,5 + 3 ед. мл. разр.)
    Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока (ТТ) при времени измерения не менее 0,02 с, %, не более ±(1,5 + погрешность ТТ+ 3 ед. мл. разр.)
    Диапазон задания длительности протекания тока, с от 0,02 до 7200
    Диапазоны измерения времени срабатывания, с от 0,001 до 0,999
    от 1,00 до 99,99
    от 1 до 7200
    Пределы допустимой абсолютной погрешности измерений времени:
    - для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают
    - для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают    		 ±0,01


    ±0,02
    Пределы основной относительной погрешности измерений времени:
    - при измерении величин от 1 до 100 с, %
    - при измерении величин более 100 с, %    		 ±(1 + 3 ед. мл. разр.)

    ±(2 + 3 ед. мл. разр.)
    Габаритные размеры блока «Сатурн-М» и силового блока не превышают, мм 400x235x230
    Масса блока «Сатурн-М» не превышает, кг 13
    Масса силового блока устройства «Сатурн-М1» не превышает, кг 13

  • Комплект поставки САТУРН-М1

    № Наименование Количество
    1 Блок Сатурн-М 1
    3 Блок силовой 1
    3 Кабель 1
    4 Руководство по эксплуатации 1
    5 Паспорт 1
