СИНУС-Т 3600А — комплект для испытания автоматических выключателей переменного тока
Код товара: 23429-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
86135-22 до 13.07.2027
Сертификаты
Назначение комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 3600А:
Комплект СИНУС-Т 3600А рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 10 до 300 А (в некоторых случаях при 10-кратной уставке тока срабатывания - до 350 А), а также при испытании тепловых расщепителей с номинальным током от 10 до 1200 А.
Комплекты СИНУС являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений, т.е. требуется строго синусоидальная форма ипытательного тока.
Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП. Форма испытательного тока синусоидальная частотой 50 Гц.

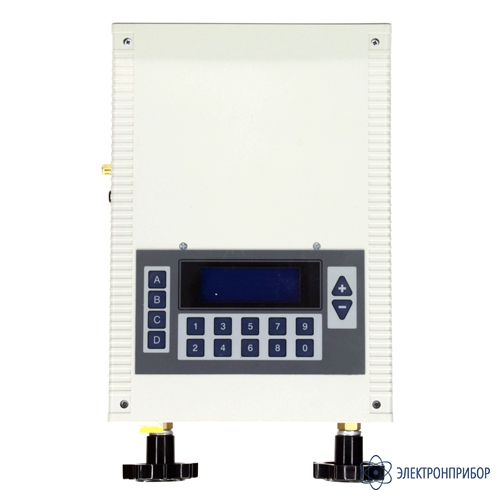

Конструктивно комплекты выполнены в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.
Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.
-
-
Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 3600А:
Параметр Значение Диапазон измерений установленной силы переменного тока при частоте 50 Гц, А 30...3600 Форма испытательного тока синусоидальная частотой 50 Гц Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений установленной силы переменного тока при частоте 50 Гц, % ± 3 Режимы работы кратковременный и длительный Диапазон установки и измерений длительности протекания тока в кратковременном режиме, мс 20...5000 Диапазон установки и измерений длительности протекания тока в длительном режиме, с 0,02...350 Пределы допускаемой относительной погрешности установки и измерений длительности протекания тока в кратковременном режиме, % ±3 Пределы допускаемой относительной погрешности установки и измерений длительности протекания тока в длительном режиме, % ±3 Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора, с 400 А 350 2000 А 60 3600 А 5 Питание, В 220+22 частотой 50 Гц Требования к питающей сети Сила тока в кратковременном режиме при максимальном испытательном токе (Iисп=3600 А), А, не менее 80 Мощность, потребляемая Комплектом, не более, кВА 22 Максимальное значение силы тока, потребляемого из сети, А, не более 80 Время установления рабочего режима комплекта, мин, не более 1 Габаритные размеры пульта управления (длина х ширина х высота), мм 330 х 220 х 235 Габаритные размеры нагрузочного трансформатора (длина х ширина х высота), мм 250 х 220 х 220 Масса пульта управления, кг 9 Масса нагрузочного трансформатора, кг 14 Срок службы, не менее 5 лет -
Комплект поставки СИНУС-Т 3600А

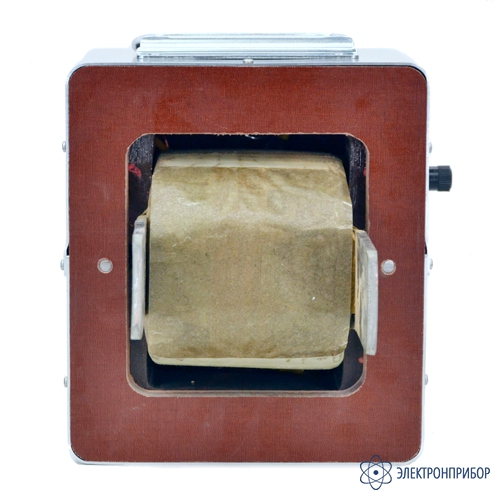

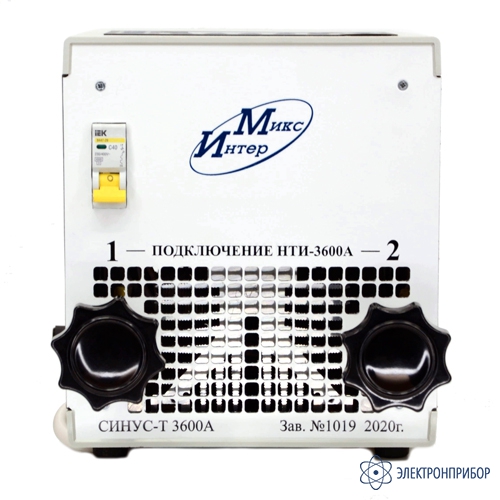

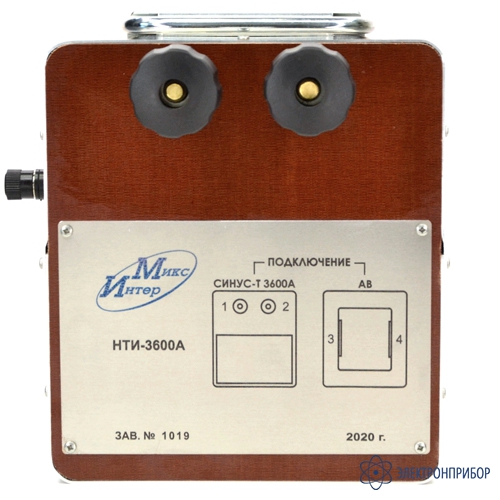

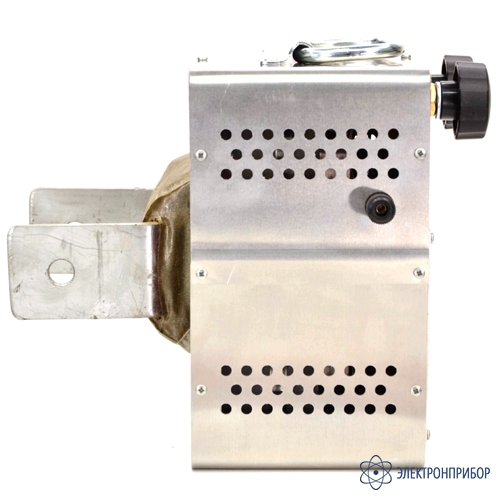

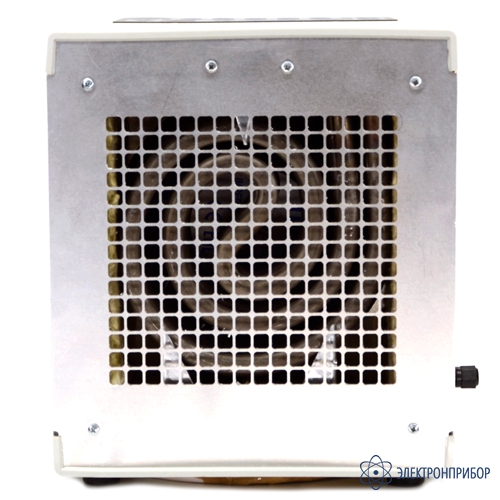

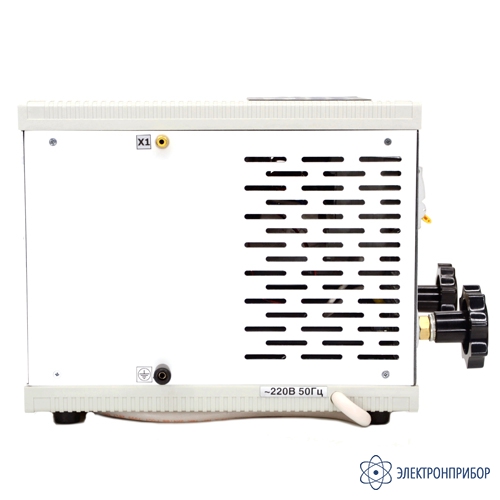

№ Наименование Количество 1 Блок управления СИНУС-Т 3600А 1 2 Блок силовой НТИ-3600А 1 3 Провод соединительный 1,5 м; 2×4 мм2 1 4 Провод силовой 0,85 м сечением 120 мм2 2 5 Формуляр 1 6 Руководство по эксплуатации 1 7 Ящик упаковочный 2 -
