УПА-10 — устройство прогрузки автоматов (до 10 кА)

Код товара: 23356
  • 72371-18
    Устройство прогрузки автоматов (до 10 ка) УПА-10 Устройство прогрузки автоматов (до 10 ка) УПА-10

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      72371-18 до 06.09.2024

    • Производитель

      ХарьковЭнергоПрибор, Украина

    Сертификаты

    Назначение устройства прогрузки автоматов (до 10 кА) УПА-10:

    Мобильные системы серии УПА предназначены для проверки характеристик расцепления автоматических выключателей переменного тока с электромагнитными и тепловыми расцепителями. Максимальный испытательный ток, который может обеспечивать установка УПА-10, составляет 10 кА.

    Описание устройства прогрузки автоматов (до 10 кА) УПА-10:

    Проверка время-токовых характеристик

    Системы УПА могут использоваться для проверки время-токовых характеристик автоматических выключателей (при использовании внешнего регулятора напряжения) согласно ГОСТ Р 50345-2010 (МЭК 60898-1:2019) или МЭК 60934:2019.

    Комплексная проверка автоматических выключателей

    Системы УПА могут применяться для оперативной предварительной проверки работоспособности расцепителей, полноценного снятия время-токовых характеристик, а также проверки влияния однополюсной нагрузки на характеристику расцепления многополюсного автоматического выключателя.

    Фиксированная длительность пропускания тока

    Системы УПА позволяют проводить испытания как в продолжительном цикле, так и с фиксированной длительностью пропускания тока. Быстрое отключение позволяет осуществлять кратковременную подачу испытательного тока до 50 мс.

    Высокоэффективный источник тока

    В качестве источника испытательного тока применяется легкий и компактный тороидальный трансформатор, обладающий высоким КПД. Сила выходного тока регулируется количеством и витками гибких токопроводов, которые пропускаются через тороидальный трансформатор, формируя вторичную обмотку. Подобное решение позволяет получать широкий спектр значений выходного тока при использовании всего одного источника.

    Безопасная компоновка

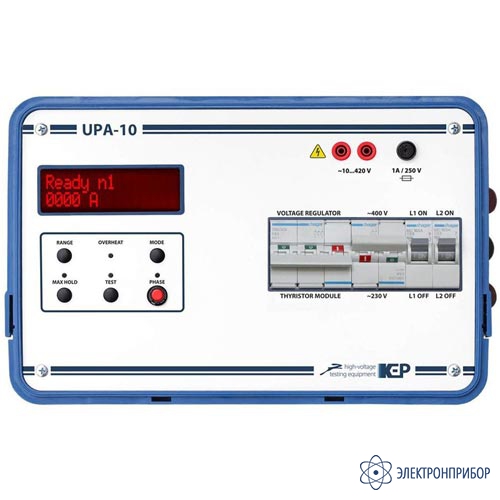

    Все системы УПА включают два основных модуля - блок управления и источник тока, укомплектованные необходимым набором соединительных кабелей. Решение с выносным источником тока позволяет оператору находиться на безопасном расстоянии от силового трансформатора и испытуемого автоматического выключателя.

    Мобильность

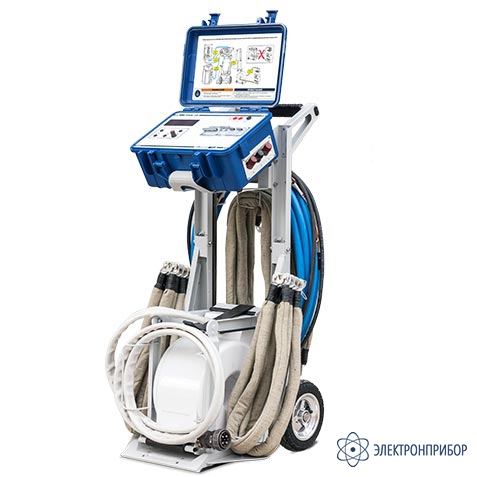

    Все модули систем серии УПА индивидуально портативны, но в стандартной комплектации поставляются на тележке для удобства транспортировки. Узкая колесная база тележки идеально подходит для доставки и развертывания системы в небольших распределительных комнатах.

  • Технические характеристики устройства прогрузки автоматов (до 10 кА) УПА-10:

    Параметр УПА-1 УПА-3 УПА-6 УПА-10 УПА-16 УПА-20
    Выходной ток
    Максимальное значение 1 кА 3 кА 6 кА 10 кА 16 кА 20 кА
    Диапазоны измерения тока в амперах 1 виток 10...100 А 100…1000 A 200…4000 A
    2 витка 5...50 А 50...500 А 100...2000 А
    3 витка 3,3...33 А 33...330 А 66,7...1333 А
    4 витка 2,5...25 А 25...250 А 50...1000 А
    5 витков 2...20 А 20...200 А 40...800 А
    Диапазоны измерения тока в килоамперах 1 виток 0,1…1 кA 1…3 кA 1...6 кА 1...10 кА 3...16 кА 3...20 кА
    2 витка 0,05...0,5 кА 0,5...1,5 кА 0,5...3 кА 0,5...5 кА 1,5...8 кА 1,5...10 кА
    3 витка 0,03...0,33 кА 0,33...1 кА 0,33...2 кА 0,33...3,3 кА 1...5,33 кА 1...6,67 кА
    4 витка 0,025...0,25 кА 0,25...0,75 кА 0,25...1,5 кА 0,25...2,5 кА 0,75...4 кА 0,75...5 кА
    5 витков 0,02...0,2 кА 0,2...0,6 кА 0,2...1,2 кА 0,2...0,2 кА 0,02...0,2 кА 0,02...0,2 кА
    Приведенная погрешность измерения1 ± 3 %
    Системные требования
    Цикл пропускания испытательного тока Продолжительный (до 7200 с);
    фиксированный (50 / 100 / 200 / 400 / 600 / 800 / 990 мс, 10 с)2
    Диапазоны измерения длительности пропускания испытательного тока1 50 … 990 мс;
    1 … 7200 с
    Абсолютная погрешность измерения длительности пропускания испытательного тока и времени расцепления в диапазоне 50 … 990 мс1 ± 20 мс
    Относительная погрешность измерения длительности пропускания испытательного тока и времени расцепления в диапазоне 1 … 7200 с1 ± 3 %
    Напряжение холостого хода
    (на одном витке и при напряжении питания источника тока 220 В)    		 0,9 В 1,2 В 0,9 В
    Максимальное время непрерывной работы при максимальном выходном токе3 10 с
    Регулирование мощности
    Диапазон регулиррования напряжения питания источника тока при питании системы от сети 230 В 5 … 250 В
    Диапазон регулиррования напряжения питания источника тока при питании системы от сети 400 В - 230 … 450 В
    Интерфейс
    Дисплей Монохромный, 2 строки по 20 символов
    Безопасность
    Защита Защитное заземление;
    защита от превышения тока;
    защита от перегрева
    Параметры питания и потребления
    Напряжение питающей сети переменного тока 230 В, ± 10%
    Частота питающей сети 50 Гц (опционально – 60 Гц)
    Потребляемая мощность До 3,6 кВ·А До 7,5 кВ·А До 20 кВ·А До 37 кВ·А До 50 кВ·А
    Физические параметры
    Габариты блока управления 180 × 366 × 270 мм 180 × 374 × 270 мм
    Габариты источника тока без ручки (с ручкой) 223×110×253 мм
    (340×215×253 мм)    		 (378×340×366 мм) (378×340×375 мм)
    Общие габариты системы (включая транспортировочную тележку и принадлежности) 1117 × 451 × 500 мм 1117 × 470 × 495 мм
    Масса блока управления 4,9 кг 5,5 кг 6,4 кг
    Масса источника тока без ручки (с ручкой) 17 кг (19 кг) (40 кг) (60 кг)
    Общая масса системы (включая транспортировочную тележку и принадлежности) 41 кг 80 кг 108 кг
    1 - указанные метрологические характеристики применимы к системным средствам измерения силы тока и времени только в режиме регулирования мощности внешним РНО;
    2 - предусмотрена возможность назначения длительности пропускания испытательного тока по требованию заказчика;
    3 - если сила нагрузочного тока превышает 1000 А, не рекомендуется задавать длительность его пропускания, равную или превышающую 10 с.

  • Комплект поставки УПА-10

    № Наименование Количество
    1 Блок управления УПА-10 1
    2 Источник тока (ИТ) с присоединенным кабелем 2
    3 Гибкий токопровод (110 мм2, 1,5 м) 8
    4 Кабель защитного заземления (10 мм2, 5 м) 1
    5 Кабель питания БУ (3×10 мм2, 5 м) 1
    6 Кабель для присоединения РНО (3×10 мм2, 2 м) 1
    7 Ремень для фиксации кабелей в транспортировочном положении 3
    8 Транспортировочная тележка 1
    9 Крепеж токопроводов в составе:
    Болт М10×40 DIN 933 8
    Гайка М10 DIN 934 8
    Шайба М10 DIN 125 16
    10 Предохранитель (5×20, 1 А, 250 В) 2
    11 Руководство по эксплуатации 1
    12 Гарантийный талон 1
