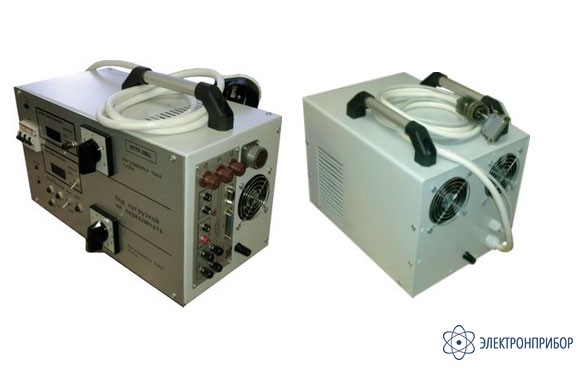

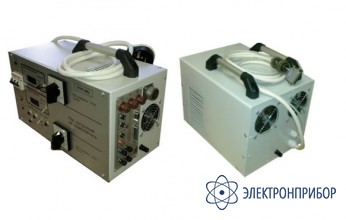

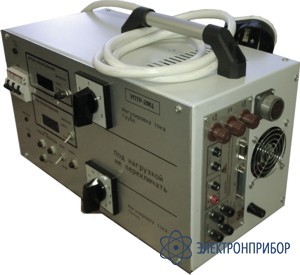

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

Код товара: 20317
  • в наличии
    28005-08
    Устройство для проверки токовых расцепителей автоматических выключателей (до 14 ка) УПТР-2МЦ Устройство для проверки токовых расцепителей автоматических выключателей (до 14 ка) УПТР-2МЦ Устройство для проверки токовых расцепителей автоматических выключателей (до 14 ка) УПТР-2МЦ

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      28005-08 до 07.06.2029

    Назначение УПТР-2МЦ:

    Устройство УПТР-2МЦ предназначено для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного тока (с номинальным током до 800 А включительно) посредством подачи определённой величины синусоидального тока частоты 50 Гц (с диапазоном выходных токов 0 - 14000 А) на расцепитель и замером времени его прохождения.
    Кроме того, устройство УПТР-2МЦ может быть использовано для проверки релейных защит.

    Область применения УПТР-2МЦ:

    Проверка токов и времени срабатывания мгновенных, тепловых и электронных токовых расцепителей автоматических выключателей переменного тока, а также релейных защит.

  • Основные технические характеристики устройства УПТР-2МЦ:

    Параметр Значение
    Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат) 12500 - 13500 А
    Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более ±5%
    Время установления рабочего режима, не более 6 сек
    Продолжительность непрерывной работы в режиме готовности 8 часов
    Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:

    Диапазон силы тока, А Ручное управление, с Автоматическое управление, с
    1000 7200 0,2 ( 0,5 )
    2000 900 0,2 ( 0,5 )
    3000 180 0,2 ( 0,5 )
    4000 50 0,2 ( 0,5 )
    15000 10 0,2 ( 0,5 )
    14000 - 0,2 ( 0,5 )

    Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +55°С при температуре окружающей среды +25°С.

    Ступень "грубого" регулирования тока (при числе ступеней = 6) 16,6 - 18 %
    Ступень точного регулирования тока (при числе ступеней = 12) 1,3 - 1,5 %
    Минимальные токи на дополнительных выходах Кл1-Кл2, не более 10 А
    Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:

    Диапазон силы тока, А Ручное управление, с Автоматическое управление, с
    8 ... 80 420 0,2 ( 0,5 )
    80 ... 100 300 0,2 ( 0,5 )
    100 ... 150 120 0,2 ( 0,5 )
    150 ... 200 - 0,2 ( 0,5 )

    Время автоматического пуска 100 мс ( 500 мс)
    Форма выходного тока синус
    Коэффициент нелинейных искажений выходного тока, не более 5%
    Напряжение сети питания переменного тока 322 ... 418 В
    Частота сети питания переменного тока 49 ... 51 Гц
    Сила потребляемого тока, не более 140 A
    Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее 5 МОм
    Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее 2200 В
    Масса:
    • блока БР, не более
    • блока БН, не более
    18 кг
    25,5 кг
    Габаритные размеры:
    • блока БР
    • блока БН
    420 х 240 х 210 мм
    260 х 220 х 230 мм
    Рабочие условия эксплуатации комплекта:
    • температура окружающей среды
    • относительная влажность, (при температуре +25°С), не более
    +1 ... +40°С
    80 %

  • Комплект поставки УПТР-2МЦ

    • Нагрузочный блок;
    • Регулировочный блок;
    • Соединители гибкие (8+2 шт);
    • Переходники (6 шт);
    • Руководство по эксплуатации;
    • Методика поверки.
