ДКИ-137 — датчик контроля качества изоляции
Код товара: 61184-
-
Производитель
-
Артикул
00-00015875
Назначение датчика контроля качества изоляции ДКИ-137:
ДКИ-137 при работе совместно с приемниками АП-027 и АП-019.х предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Особенности датчика контроля качества изоляции ДКИ-137:

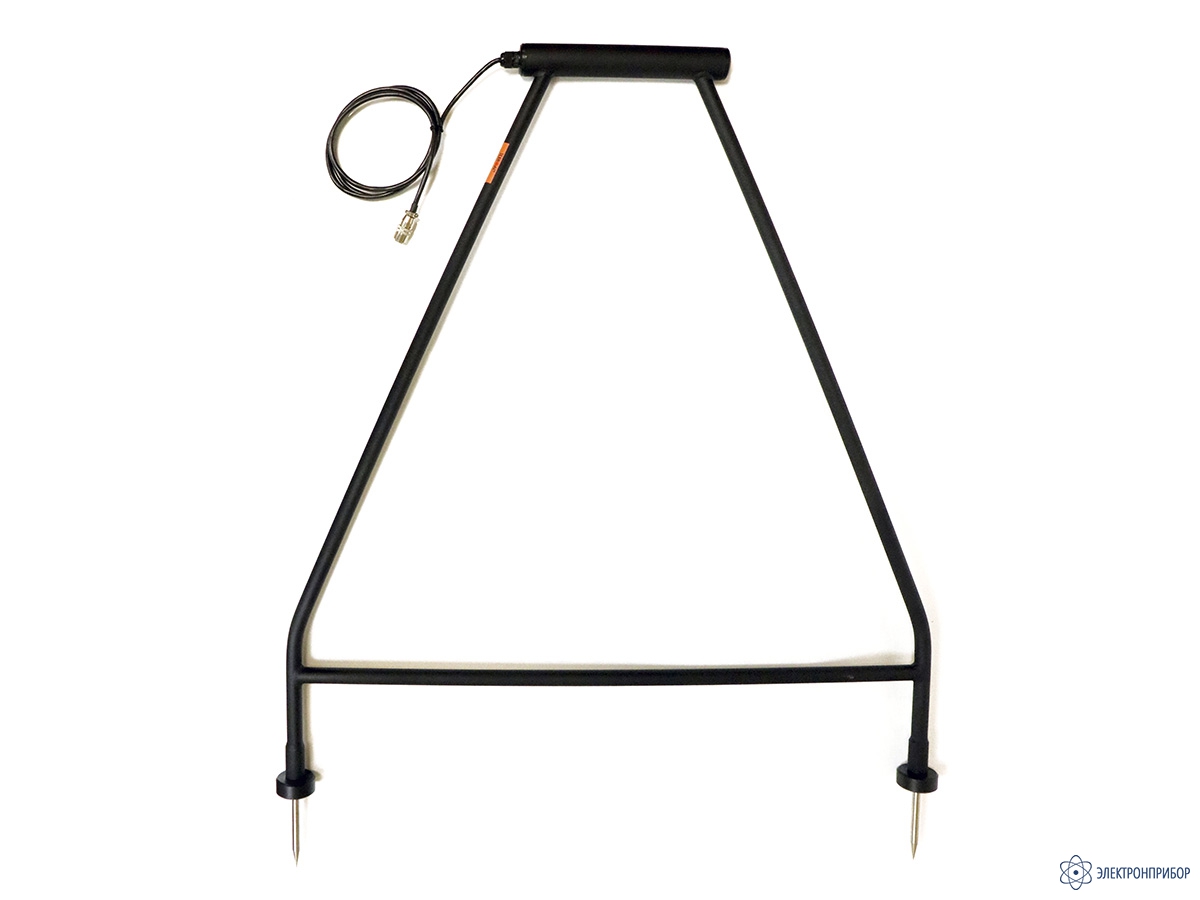

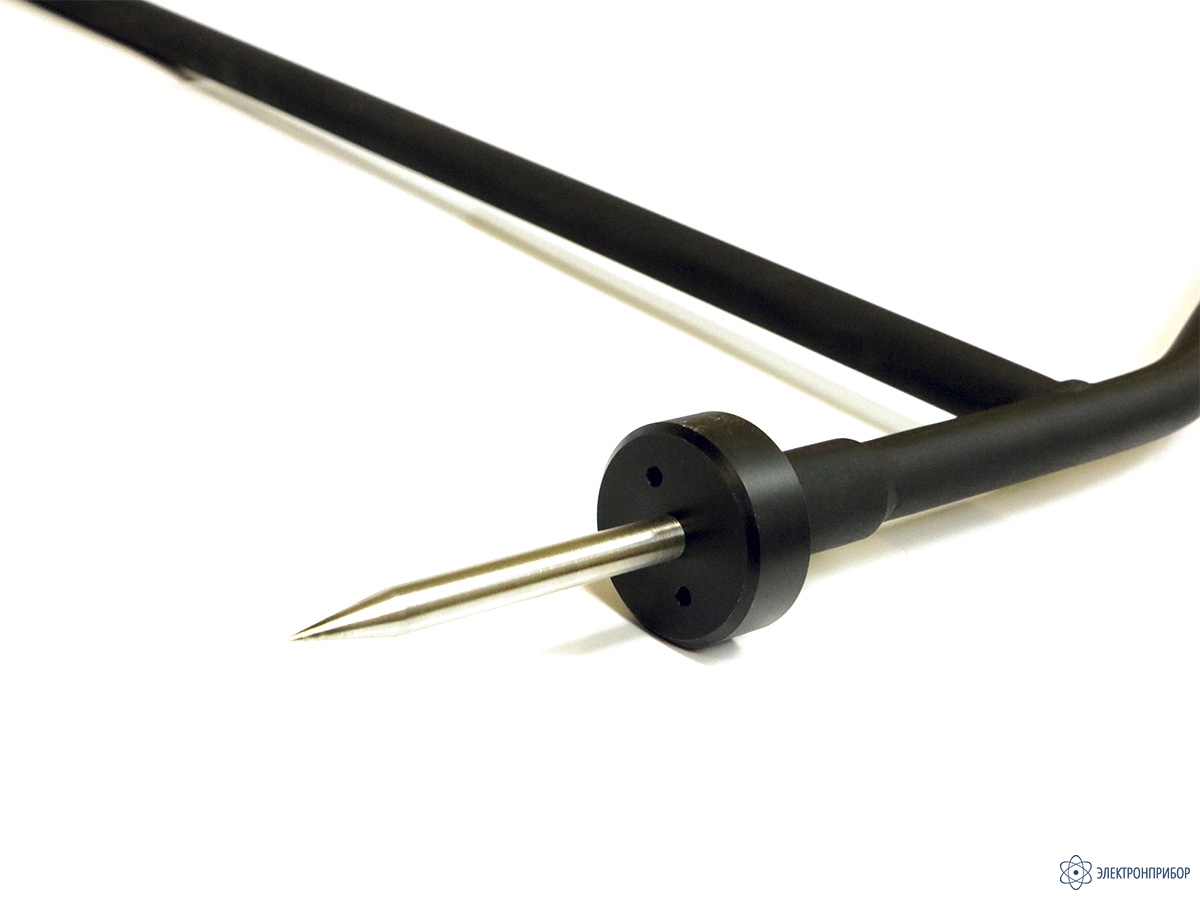

Датчик ДКИ-137 представляет собой два изолированных друг от друга заостренных электрода, соединенные в единую конструкцию, снабженных предварительным усилителем и кабелем с разъемом.
Датчик совместим с приемниками АП-027 и АП-019.х.
Как это работает?
Защитная оболочка кабелей и изоляция металлических трубопроводов предназначены для исключения контакта металла с землей. При повреждении такой защиты изолированный проводник вступает с землей в электрический контакт.

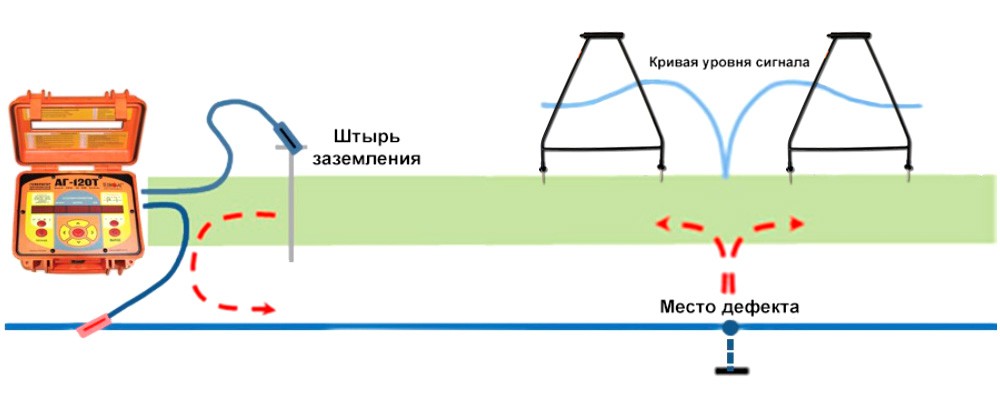

При подключении трассировочного генератора к коммуникации и «земле» переменный электрический ток в месте повреждения "стекает" на землю и возвращается к генератору различными путями, создавая на поверхности земли шаговое напряжение.
.jpg)
Поиск дефектов коммуникаций может осуществляться на всех поддерживаемых приемником частотах, как в активном, так и в пассивном режимах.
ДКИ-137 оценивает разность потенциалов двух точек на поверхности земли, которая образуется при прохождении переменного тока по цепи: генератор – коммуникация – место повреждения изоляции – земля – штырь заземления – генератор. В месте повреждения изоляции разность потенциалов будет иметь значение тем больше, чем больше повреждение.
Методика поиска дефектов изоляции с использованием датчика ДКИ.
Метод «МАХ».
При поиске места повреждения изоляции методом «МАХ» один из контактных электродов ДКИ-137 следует располагать непосредственно над трассой, а второй в направлении перпендикулярном ее оси.
Контактные электроды ДКИ-137 оператор, передвигаясь вдоль трассы, периодически, с интервалом приблизительно 1 м, надежно погружает в грунт.

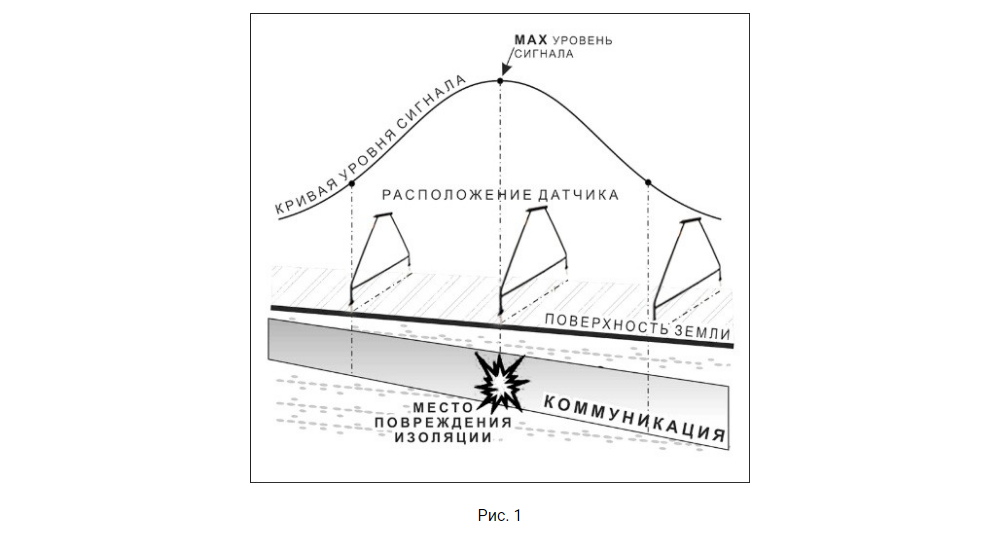

Сигнал плавно нарастает при приближении к месту повреждения и достигает максимума, когда один из контактных электродов находится над местом повреждения, и далее плавно уменьшается (рис. 1).
Метод «МАХ» позволяет определить наличие повреждения, однако обладает невысокой точностью локализации места. Причина состоит в том, что кривая изменения уровня сигнала имеет плавный максимум.
Метод «MIN».
При поиске места повреждения изоляции методом «MIN» контактные электроды ДКИ следует располагать непосредственно над коммуникацией, вдоль ее оси.

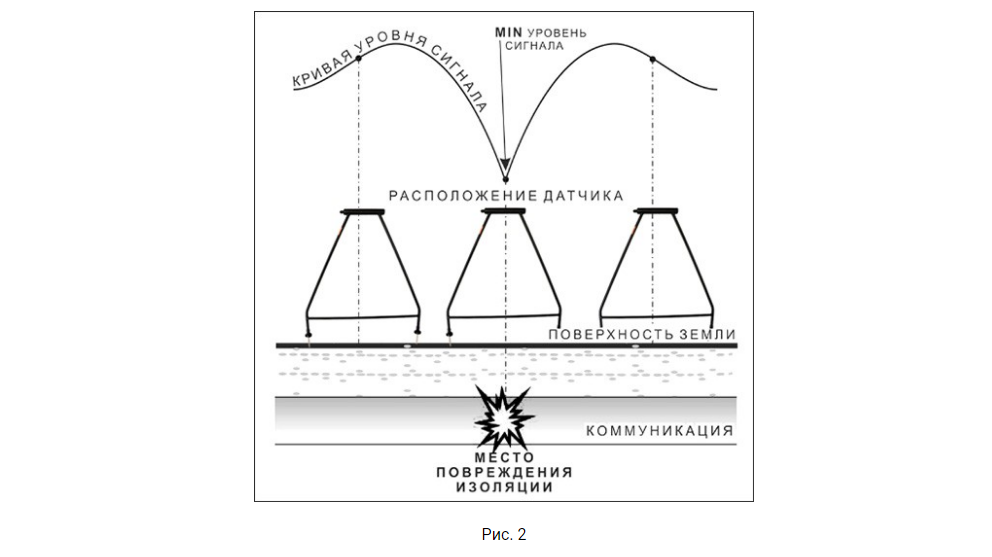

При использовании метода «MIN» сигнал при приближении к месту повреждения сначала плавно возрастает, далее резко убывает до какого-то минимального значения, затем по мере удаления от места повреждения он снова резко возрастает и далее плавно убывает. Место повреждения будет находиться посередине между электродами, в тот момент, когда сигнал достиг минимального значения (рис. 2).
Для работы с ДКИ-137 требуется один оператор, и ДКИ-137 обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК.
-
-
Технические характеристики:
Параметр Значение Чувствительность, В 0,3...1400 Частотный диапазон чувствительности, Гц 40...10000 Максимально допустимое переменное входное напряжение, В 400 Габариты, мм 840 х 680 х 50 Расстояние между электродами, мм 640 Длина электрода, мм 30 Длина кабеля, мм 1200 Вес не более, кг 2 -
Комплект поставки ДКИ-137
№ Наименование Количество 1 Датчик контроля качества изоляции ДКИ-137 1 2 Паспорт 1 -
