КИ-105 — клещи индукционные

Код товара: 43121

Описание
Характеристики
Комплектация
Совместимость 32
Модификации 5
Показать всё

5 вариантов исполнения
- Производитель

  ТЕХНО-АС
Назначение клещей индукционных КИ-105:

Клещи индукционные КИ-105 предназначены для:
- подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105, АГ-107 и АГ-108;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Для подключения клещей индукционных КИ-105 к трассопоисковым приемникам АП-014, АП-027М, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.020.

Методика работы клещей индукционных КИ-105:

Трассировка кабельной линии (в том числе находящейся под напряжением)

Подключить индукционные клещи к выходному разъему генератора. Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора. Обхватить до смыкания полуколец индукционными клещами кабель. Включить на генераторе генерацию трассировочного сигнала. На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии. При завершении трассировки отключить на генераторе режим генерации. Снять индукционные клещи с кабеля.

Выбор кабеля из пучка

Подать на выделенный кабель сигнал испытательной частоты. На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии. Подключить к трассопоисковому приемнику индукционные клещи. Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.

Технические характеристики клещей индукционных КИ-105:

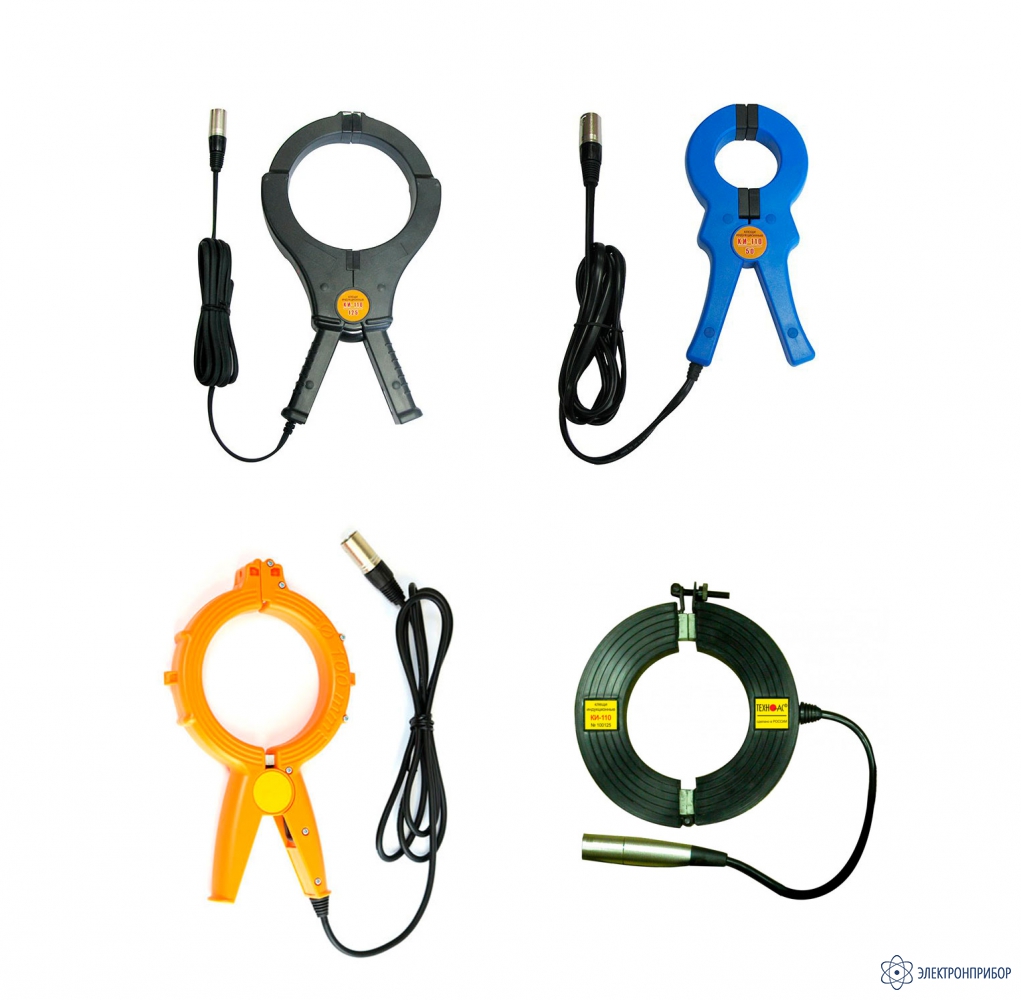

Наименование	Внутренний диаметр, мм	Внешний вид

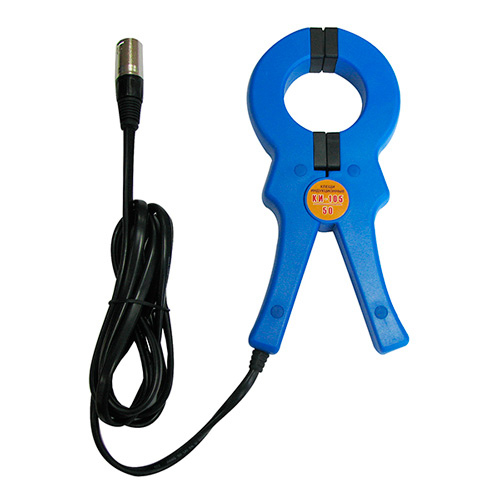

Клещи индукционные КИ-105/50	50
Клещи индукционные КИ-105/80	80

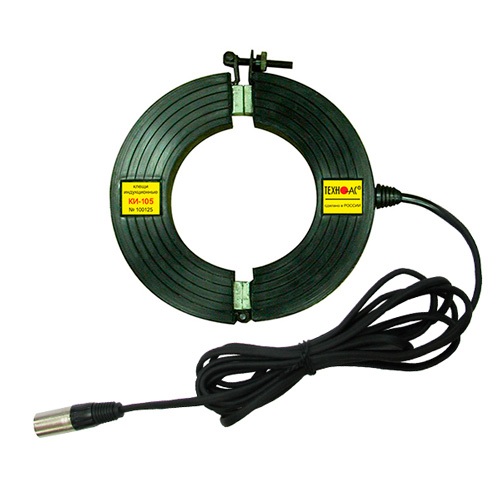

Клещи индукционные КИ-105/100	100

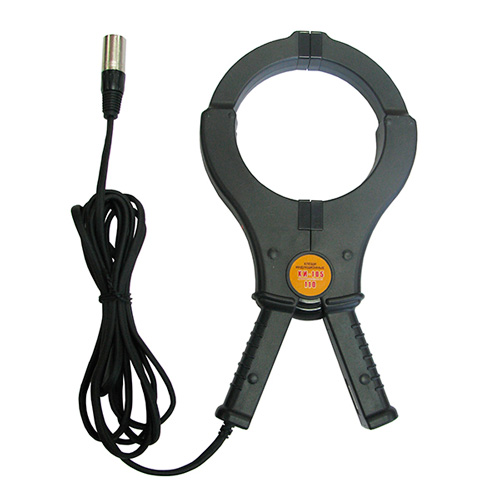

Клещи индукционные КИ-105/110	110

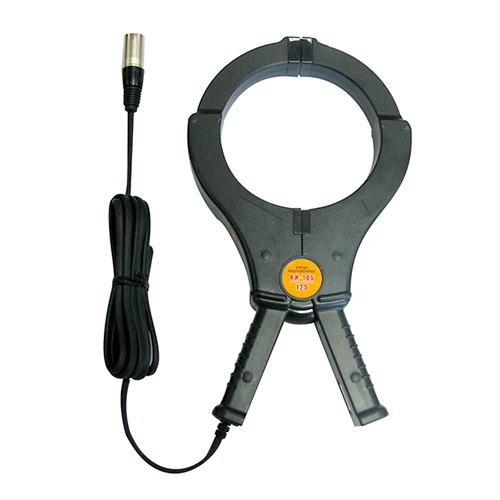

Клещи индукционные КИ-105/125	125
