КИ-110 — клещи индукционные

Код товара: 44843

Описание
Характеристики
Комплектация
Совместимость 66
Модификации 5
Показать всё

5 вариантов исполнения
- Гарантия

  1 год
- Производитель

  ТЕХНО-АС
Назначение клещей индукционных КИ-110:

Подача на выделенную кабельную линию сигнала с генератора бесконтактным (индукционным) способом и последующего упрощения трассировки данного кабеля в сложных городских условиях.

Клещи индукционные КИ-110 предназначены для:
- подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты ограниченной мощности от генераторов АГ-114.1, АГ-144.1 и АГ-120ТМ (для генератора АГ-105, АГ-107 и АГ-108 используются клещи индукционные КИ-105);
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Для подключения клещей индукционных КИ-110 к трассопоисковым приемникам АП-014, АП-027М, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.010.

Методика работые клещей индукционных КИ-110:

Трассировка кабельной линии (в том числе находящейся под напряжением):
- Подключить индукционные клещи к выходному разъему генератора;
- Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора;
- Обхватить до смыкания полуколец индукционными клещами кабель;
- Включить на генераторе генерацию трассировочного сигнала;
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии;
- При завершении трассировки отключить на генераторе режим генерации;
- Снять индукционные клещи с кабеля.
Выбор кабеля из пучка:
- Подать на выделенный кабель сигнал испытательной частоты;
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии;
- Подключить к трассопоисковому приемнику индукционные клещи;
- Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.

Технические характеристикие клещей индукционных КИ-110:

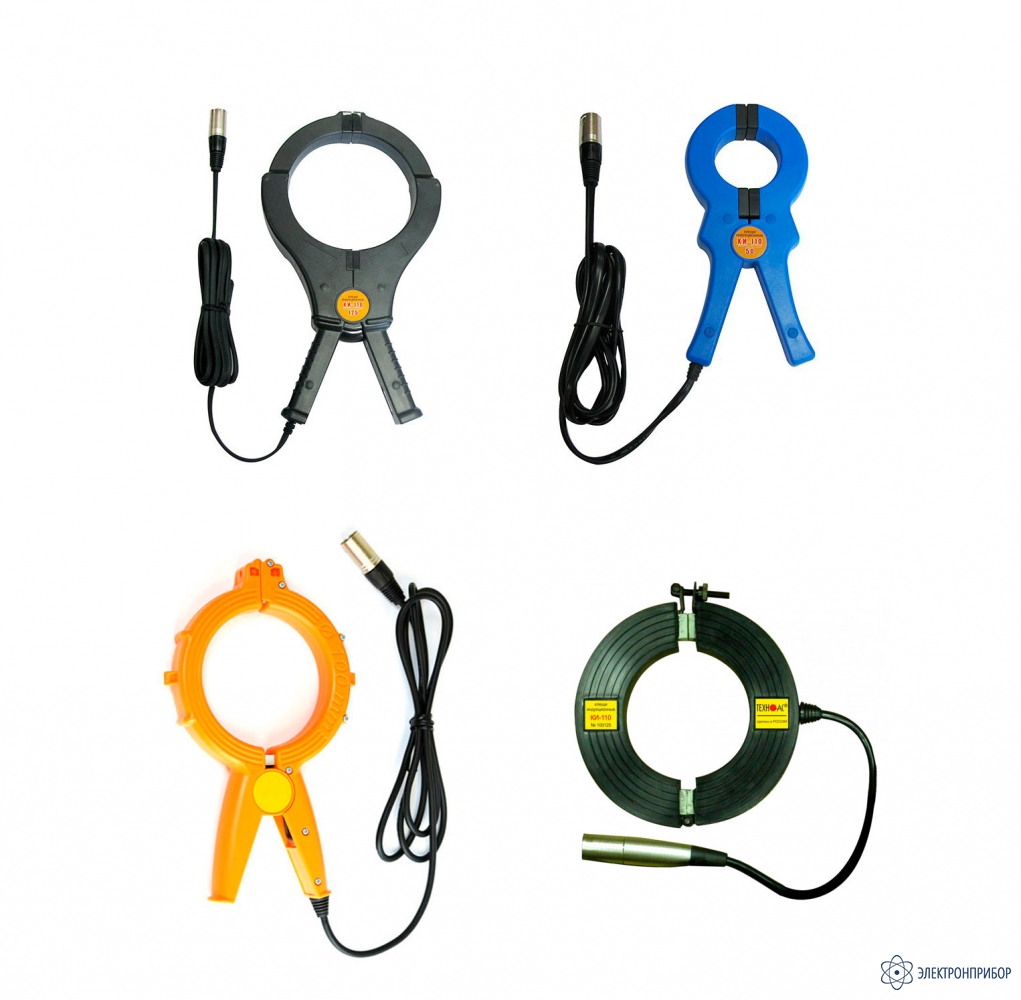

Наименование	Внутренний диаметр, мм	Внешний вид
Клещи индукционные КИ-110/80	80
Клещи индукционные КИ-110/50	50
Клещи индукционные КИ-110/100	100
Клещи индукционные КИ-110/110	110
Клещи индукционные КИ-110/125	125
