Аксессуары к трассопоисковым комплектам УСПЕХ и АТЛЕТ

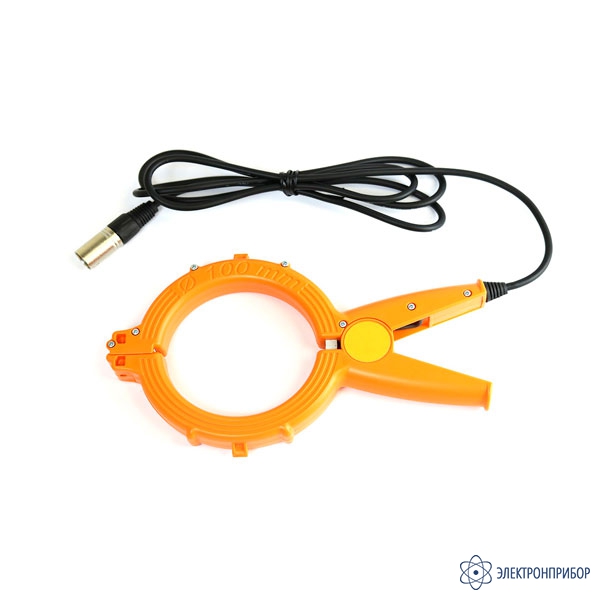

КИ-110/100 — клещи индукционные, диаметр 110мм
Код товара: 61179-
Назначение клещей индукционных КИ-110:
Подача на выделенную кабельную линию сигнала с генератора бесконтактным (индукционным) способом и последующего упрощения трассировки данного кабеля в сложных городских условиях.
Клещи индукционные КИ-110 предназначены для:
- подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты ограниченной мощности от генераторов АГ-114.1, АГ-144.1 и АГ-120ТМ (для генератора АГ-105, АГ-107 и АГ-108 используются клещи индукционные КИ-105);
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Для подключения клещей индукционных КИ-110 к трассопоисковым приемникам АП-014, АП-027М, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.010.
Методика работые клещей индукционных КИ-110:
Трассировка кабельной линии (в том числе находящейся под напряжением):
- Подключить индукционные клещи к выходному разъему генератора;
- Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора;
- Обхватить до смыкания полуколец индукционными клещами кабель;
- Включить на генераторе генерацию трассировочного сигнала;
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии;
- При завершении трассировки отключить на генераторе режим генерации;
- Снять индукционные клещи с кабеля.
Выбор кабеля из пучка:
- Подать на выделенный кабель сигнал испытательной частоты;
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии;
- Подключить к трассопоисковому приемнику индукционные клещи;
- Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
-
Технические характеристики клещей индукционных КИ-110/100:
Параметр Значение Внутренний диаметр, мм 100 -
Комплект поставки КИ-110/100
№ Наименование Количество 1 Клещи индукционные КИ-110/100 1 -
Совместимость с КИ-110/100
-
АГ-120Т, генератор трассировочный (мощность 180 Вт)
Снят с производства
Замена: АГ-120ТМПодобрать аналог
-
Успех АТГ-510.15Э, кабеледефектоискатель
Снят с производства
Замена: Успех АТГ-425.15ЭПодобрать аналог
-
Модификации КИ-110
